Определение углерода в сталях

Сейчас было бы сложно представить нашу жизнь без такого материала как сталь. Данный сплав применяется повсеместно для различных задач. Но так как широк круг применения, то и материал должен обладать теми или иными свойствами. Различный вклад вносят химические элементы, входящие в состав. Основой в сталях, как известно, является железо. Вторым обязательным компонентом является углерод. Так же в сталях присутствуют такие элементы как хром, никель, кремний, марганец и другие. Углерод придает сплавам твердость и прочность, снижая вязкость и пластичность. Поэтому так важно знать состав металла прежде, чем изготавливать ту или иную деталь.

Самым распространенным методом обнаружения углерода в сталях и чугунах является метод оптико-эмиссионной спектрометрии. Источником плазмы в нем является низковольтная или высоковольтная искра. В результате взаимодействия плазмы с атомами анализируемого материала, происходит свечение на разных длинах волн. Через входную щель спектрометра свет попадает на дифракционную решетку, на которой падающий свет разлагается в спектр. Излучение после дифракционной решетки попадает на детекторы, которые предоставляют информацию об интенсивности на каждой длине волны в виде электрических импульсов, которые и обрабатывает программа прибора. На экране прибора показывается результат, как правило, в виде процентного содержания элементов в пробе. Важной частью такого спектрометра также является баллон с аргоном. Это связано с нестабильным горением искры в воздушной среде.
В портативном лазерном анализаторе ЛИС источником появления плазмы и возбуждения электронов является импульсный DPSS лазер c длиной волны излучения 1064 нм сфокусированный в точку диаметром 50 мкм. Чистая оптическая схема без использования оптоволокна в качестве проводника света от разрядной камеры к дифференциальной решетке позволяет обнаруживать линию углерода 193.09 нм и получать линейную зависимость интенсивности от концентрации без использования инертного газа.

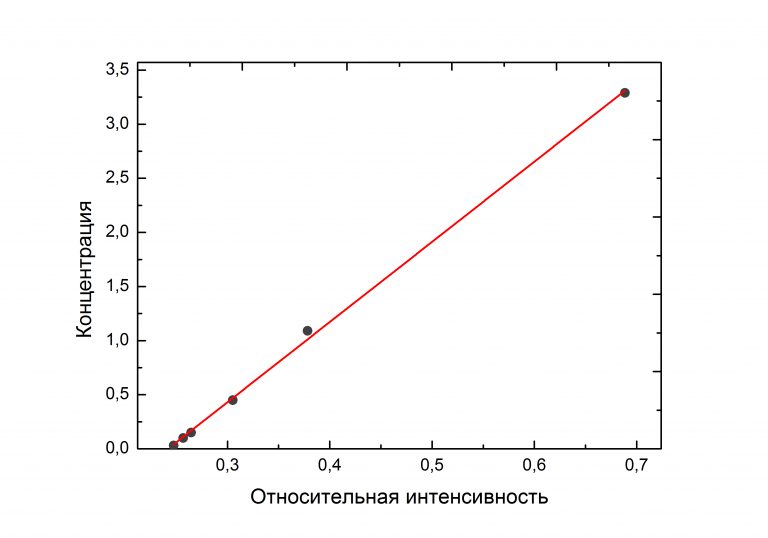

Зависимость интенсивности спектральной линии 193.09 нм от концентрации углерода в сталях.



Возможность проводить измерения образцов сталей и чугуна без использования баллонов с газом позволила не только получить достаточно компактный переносной прибор, но и сократить расходы на покупку аргона.
Важным технологическим показателем для сталей является углеродный эквивалент CE (от англ. Carbon Equivalent). Этот показатель позволяет оценить совместное влияние на свариваемость не только углерода, но и других содержащихся элементов. Увеличение содержания в стали углерода (а также марганца, хрома, кремния, молибдена, ванадия, меди и никеля) снижает способность стали сварке. Когда количество вышеупомянутых компонентов велико, то металл шва с большей вероятностью закалится, что приведет к различным свойствам основного металла и металла шва. Такие различия могут привести к серьезным последствиям, так как такое соединение будет не столь пластичным, а значит более склонным к хрупкому разрушению.

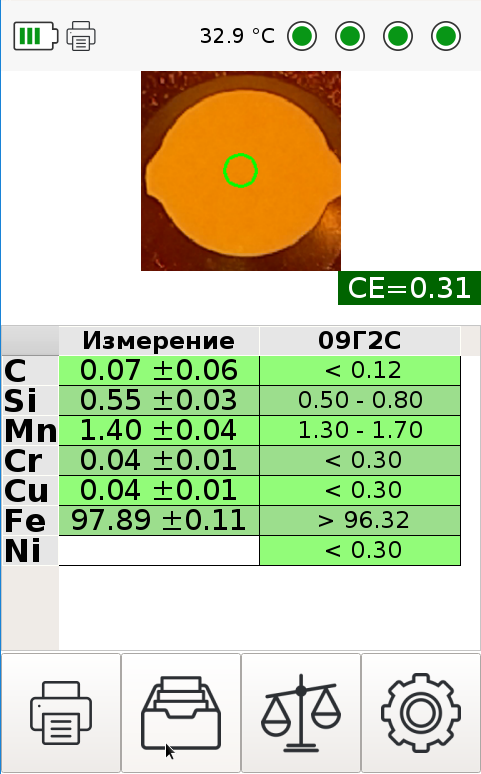

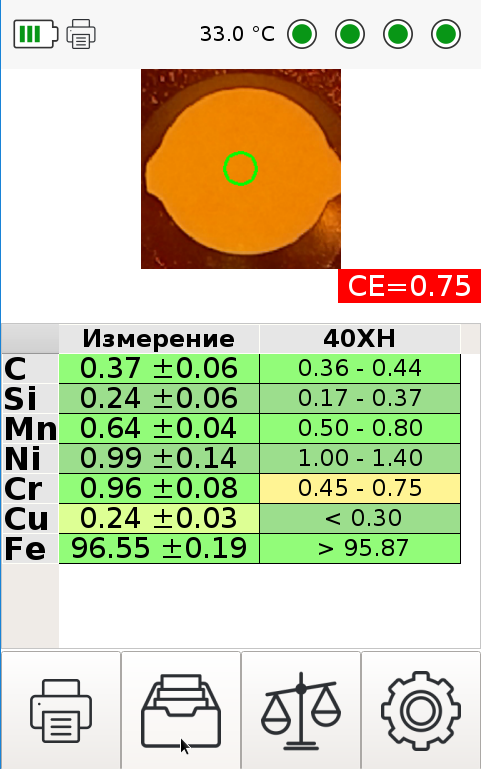

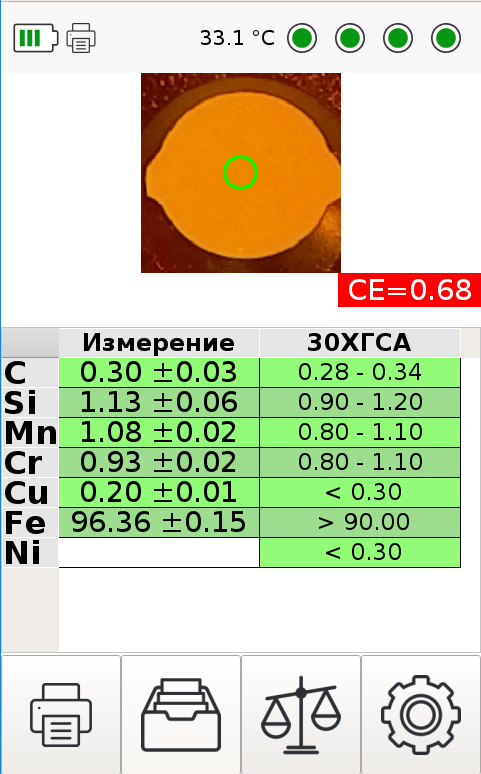

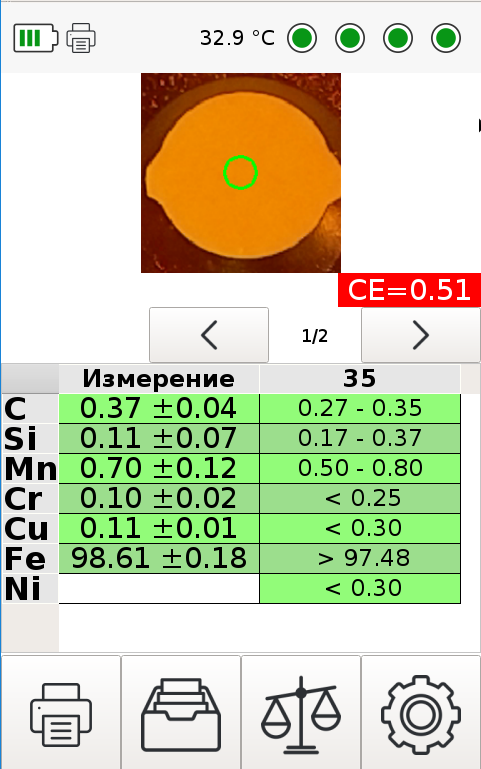

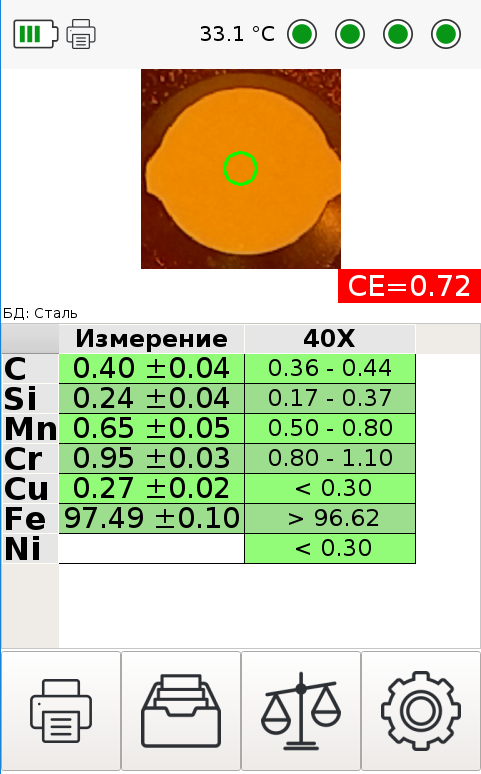

Лазерный искровой спектрометр ЛИС умеет рассчитывать углеродный эквивалент и при необходимости выводить результат на экран. Для расчета CE используется формула Деардена и О-Нила, которая принята Международным институтом сварки (International Institute of Welding).
Опираясь на эту формулу, свариваемость стали в зависимости от CE может быть определена как:
<0.35 – отличная,
0.36-0.40 – очень хорошая,
0.41-0.45 – хорошая,
0.46-0.50 – средняя,
>0.50 – плохая.





Важным параметром оценки качества работы измерительного прибора является точность результатов измерений. Для оценки точности результатов, получаемых при использовании лазерного спектрометра ЛИС, были проведены серии измерений комплектов ГСО стали легированной УГ115-УГ119 и ЛГ32д-ЛГ36д. Состав образцов данных комплектов можно найти на сайте производителя ЗАО «ИСО».

Измерения ГСО образцов были проведены при разной рабочей температуре прибора общим количеством 10 раз (10 серий из 5 измерений). Для расчета погрешности измерений использовались усредненные значения, полученные в режиме сравнения с эталоном. Истинным значением принимается величина, указанная в паспорте ГСО как аттестованная характеристика – массовая доля элементов в процентах. В таблицах (1 и 2) представлены отрезки концентраций основных легирующих элементов в сталях, полученная относительная погрешность измерений и СКО. Примеры результатов измерений можно увидеть на скриншотах экрана прибора.

Таблица 1 – Точность и СКО измерений комплекта ГСО ЛГ32д-ЛГ36д

Измеряемый элемент	Диапазон измерений, % массовой доли	Относительная погрешность измерений, %	СКО измерений, % массовой доли
Углерод	0,06 – 0,14	50	0,04
	0,14 – 0,22	30	0,03
Кремний	0,18 – 0,44	20	0,06
	0,44 – 1,01	10	0,08
Марганец	0,36 – 0,81	10	0,02
	0,81 – 1,97	5	0,04
Хром	14,95 – 19,75	5	0,30
Никель	7,1 – 9,54	10	0,40
	9,54 – 12,6	5	0,60
Молибден	0,05 – 0,11	60	0,08
	0,11 – 0,2	40	0,04
	0,2 – 0,27	30	0,06
	0,27 – 0,39	20	0,08
Ванадий	0,1 – 0,16	60	0,03
	0,16 – 0,2	50
	0,2 – 0,32	30
Титан	0,14 – 0,21	20	0,04
	0,21 – 0,73	10	0,06
	0,73 – 0,92	20	0,11
Медь	0,09 – 0,17	20	0,02
	0,17 – 0,37	10	0,03
Алюминий	0,03 – 0,09	80	0,03
	0,09 – 0,16	40	0,04

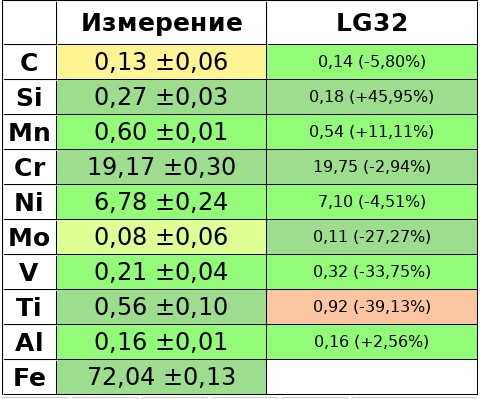

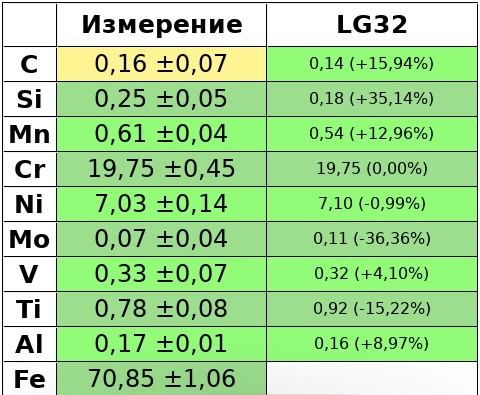

Результат измерения ГСО образца ЛГ32 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ32 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ33 на анализаторе ЛИС-02

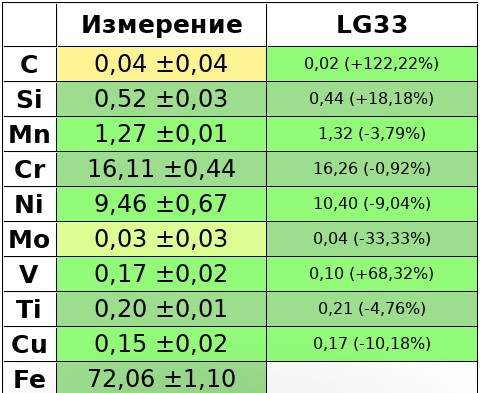

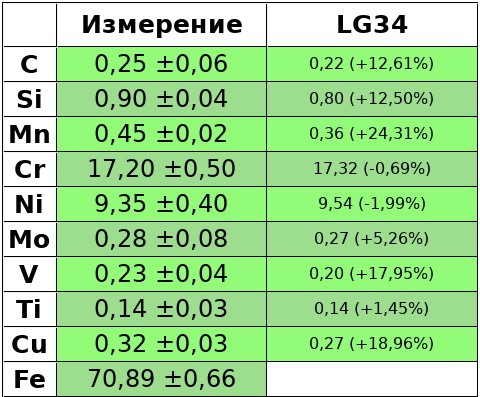

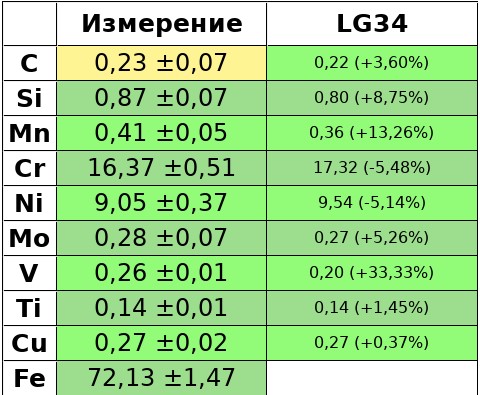

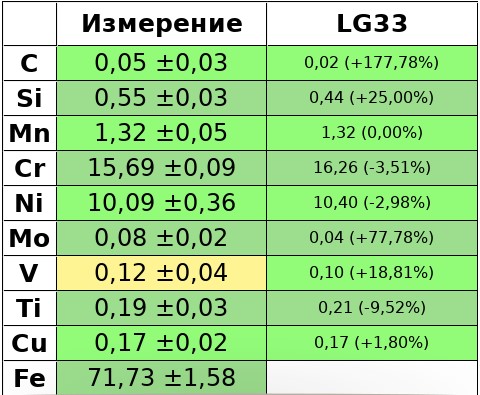

Результат измерения ГСО образца ЛГ33 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ34 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ34 на анализаторе ЛИС-02

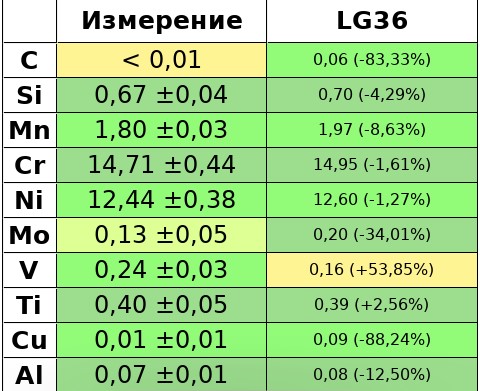

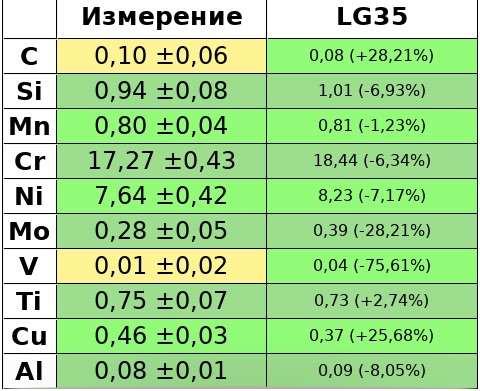

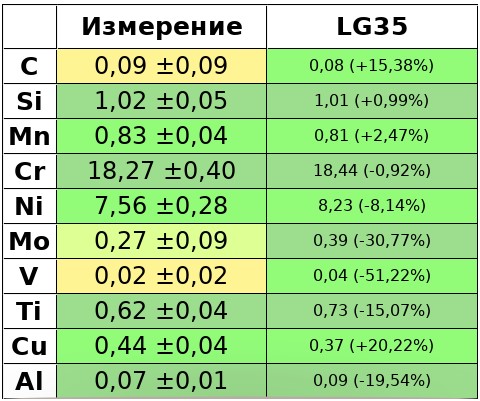

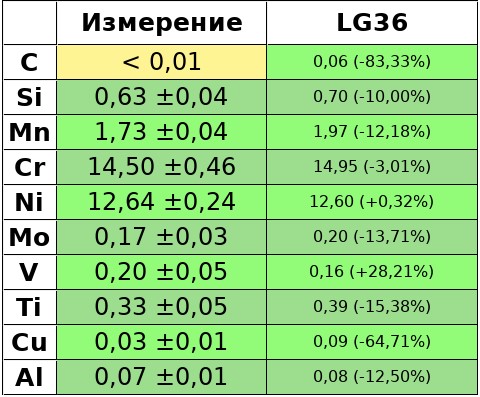

Результат измерения ГСО образца ЛГ35 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ35 на анализаторе ЛИС-02	Результат измерения ГСО образца ЛГ36 на анализаторе ЛИС-02
Результат измерения ГСО образца ЛГ36 на анализаторе ЛИС-02

Таблица 2 – точность и СКО измерений комплекта ГСО УГ115-УГ119

Измеряемый элемент	Диапазон измерений, % массовой доли	Относительная погрешность измерений, %	СКО измерений, % массовой доли
Углерод	0,06 – 0,11	40	0,04
	0,11 – 0,41	20
	0,41 – 0,55	10
Кремний	0,23– 1,63	10	0,04
Марганец	0,43 – 1,41	5	0,04
Хром	0,13 – 0,19	10	0,01
	0,19 – 0,89	5	0,02
Никель	0,07 – 0,14	70	0,03
	0,14 – 0,63	20	0,06
	0,63 – 1,63	5	0,05
Медь	0,17 –0,45	20	0,02

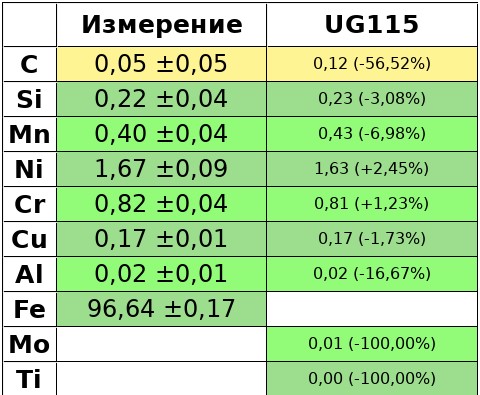

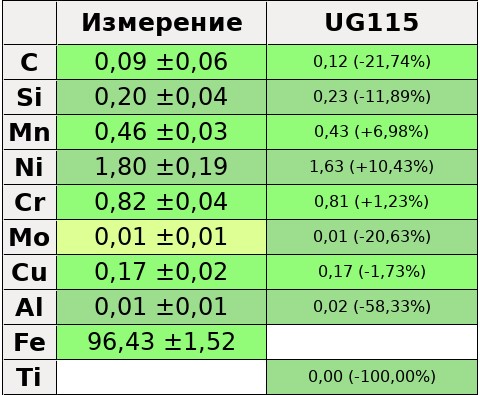

Результат измерения ГСО образца УГ115 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ115 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ116 на анализаторе ЛИС-02

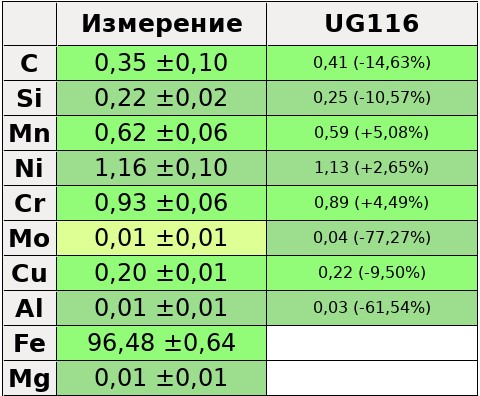

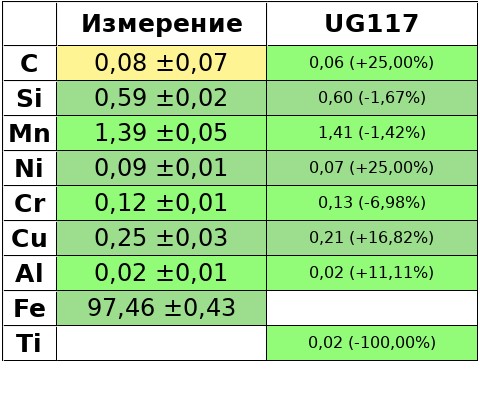

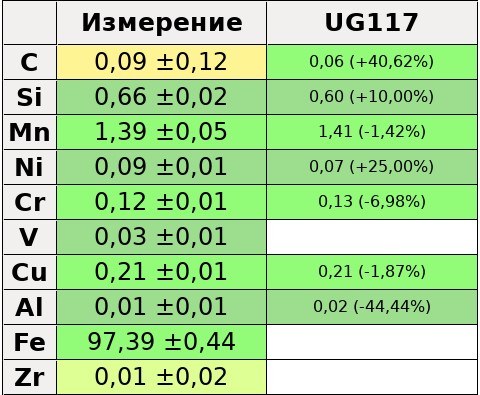

Результат измерения ГСО образца УГ116 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ117 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ117 на анализаторе ЛИС-02

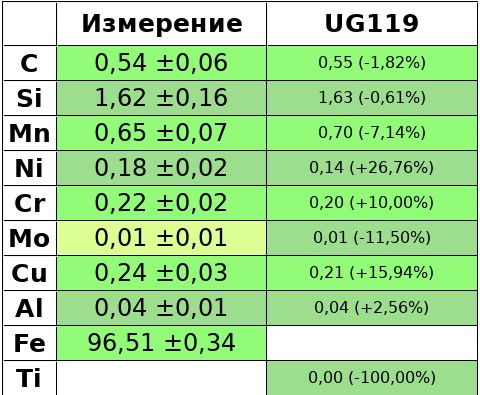

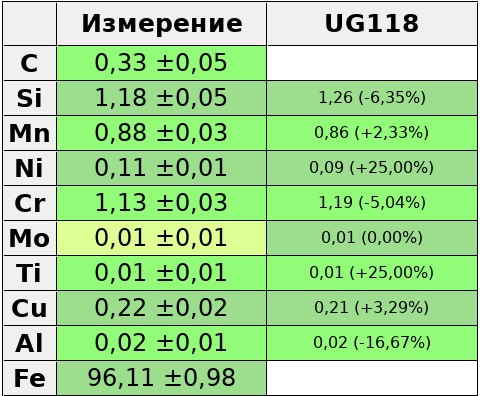

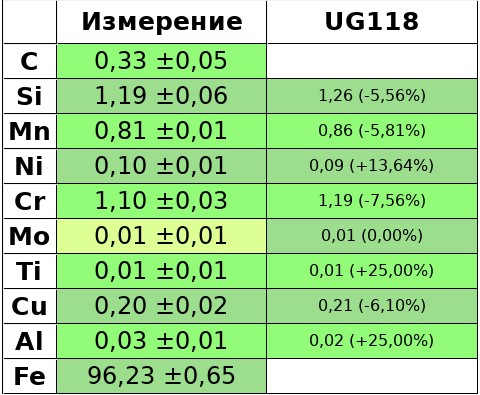

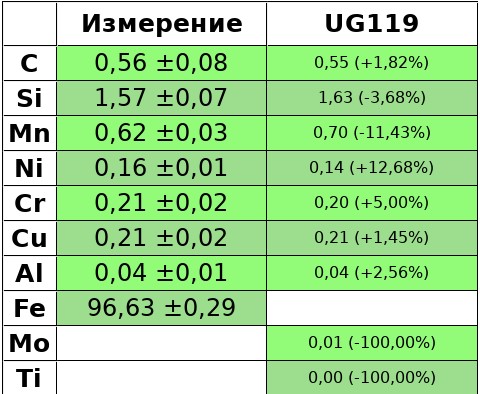

Результат измерения ГСО образца УГ118 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ118 на анализаторе ЛИС-02	Результат измерения ГСО образца УГ119 на анализаторе ЛИС-02
Результат измерения ГСО образца УГ119 на анализаторе ЛИС-02

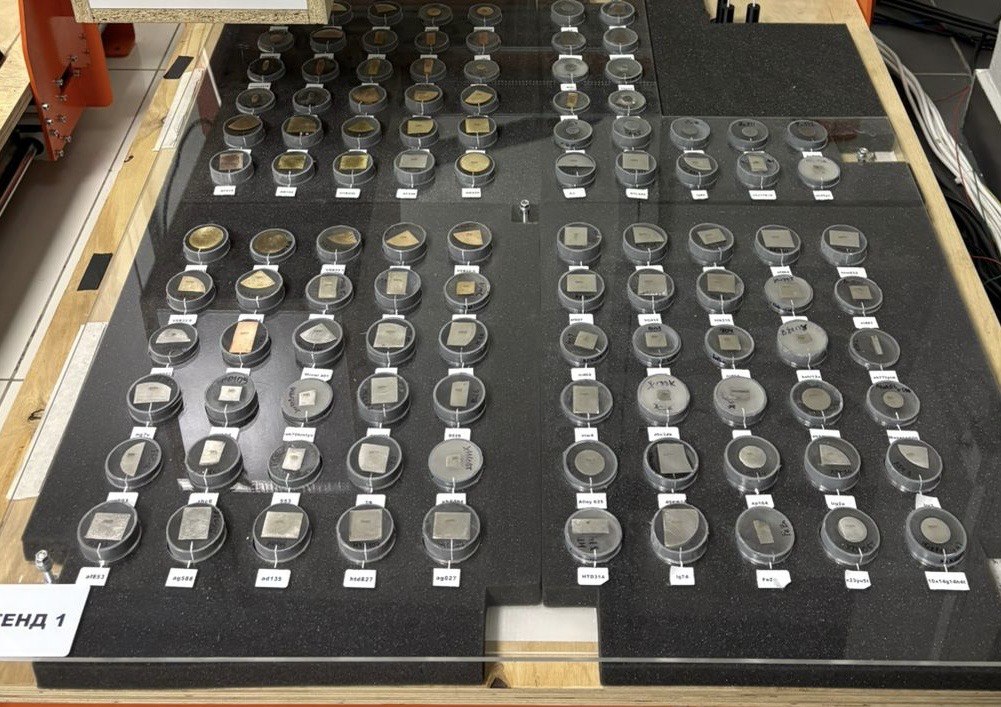

Для калибровки каждого прибора ЛИС-02 измеряется более 300 образцов различных марок сплавов – как цветных, так и черных. К ответу прилагается таблица со списком всех марок. Эти образцы не только используются для калибровки, но и участвуют в создании специальной модели машинного обучения, которая уже работает на каждом ЛИС-02. В настоящее время модель автоматически подбирает оптимальную базу калибровки при съемке очередного образца, а в будущем сможет также рекомендовать наиболее подходящую марку материала.

Производитель постоянно тренируем и совершенствуем модели ИИ, и в ближайшее время будет делиться новостями об обновлениях. А пока мы обращаемся к вам: если у вас есть образцы уникальных марок, отличных от нашего списка, просим связаться со службой поддержки и поделиться результатами измерений или даже самими образцами. Каждый замер – даже выполненный на одном приборе – попадает в модель обучения, что помогает всем пользователям ЛИС-02 точнее определять состав уникальных сплавов.

Давайте вместе сделаем ЛИС-02 ещё лучше, помогайте расширять базу знаний!
