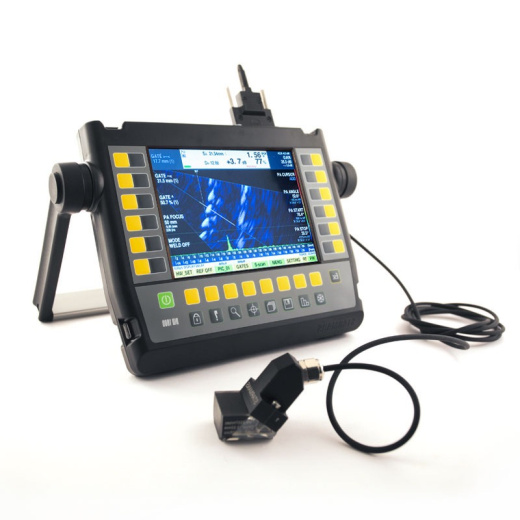

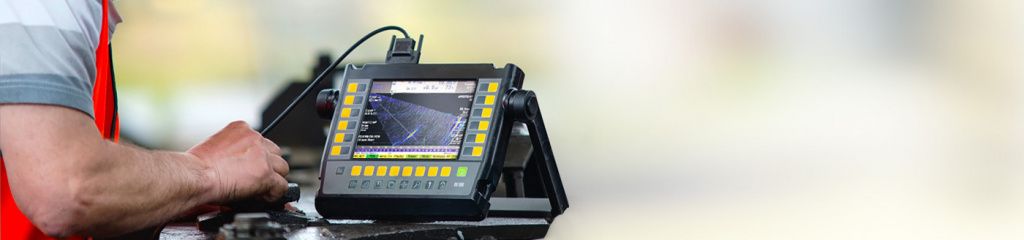

STARMANS DIO 1000 PA - Дефектоскоп с фазированной решеткой
STARMANS DIO 1000 PA - Ультразвуковой дефектоскоп с фазированной решеткой для продвинутых применений
STARMANS DIO 1000 PA — дефектоскоп сконструирован с применением высокотехнологичных микрокомпонентов, что позволило значительно уменьшить его вес и габариты, сделав максимально удобным в работе. DIO 1000 PA имеет полный функционал базовой модели DIO 1000 SFE, а также функционал работы с фазированными решетками в режиме томографа, возможность работы с ЭМА методом, TOFD методом, а также возможность использования механизированных сканеров. Кроме того ультразвуковой дефектоскоп DIO 1000 PA работает с любыми отечественными и зарубежными преобразователями.
Хорошо сбалансированный между эргономикой и функциональностью. Комбинация возможностей обычного УЗ контроля и фазированной решетки в одном приборе.
Компактный дизайн с расширенными возможностями
Цветной, антибликовый TFT дисплей с высоким разрешением (1024×768) и большими углами обзора удобен для работы при любом освещении. Внутренняя память прибора (16 Гб) позволяет сохранять большое количество А-сканов и настроек.
Новое поколение электронных компонентов, быстрые микропроцессоры и многолетний опыт Starmans electronics позволили разработать революционный прибор с высоким уровнем эргономики и оптимальным набором функций.
Области применения
- Аэрокосмическая отрасль – контроль композиционных материалов
- Производство стали – крупное литье, горячекатаный и холоднокатаный прокат
- Машиностроение – контроль сварных швов и соединений
- Железнодорожные пути – соединения путей из марганцовистой стали
- Энергетика – аустенитные сварные швы, приводные валы и т.д.
- Контроль трубопроводов – обследование труб различного диаметра
- Обнаружение трещин и определение их размеров – точная дефектоскопия с использованием фазированных решеток
Основные характеристики
Многорежимная визуализация: одновременное отображение различных сканов
Расширенные функции измерения
Визуализация и многоканальное отображение
Многооконный интерфейс
Интерфейс позволяет визуализировать и одновременно выводить на экран различные развертки и сканы. Комбинация сканов позволяет одновременно выявлять и охарактеризовать потенциальные дефекты под разными углами с использованием фазированной решётки.
Режим профиля сварного шва (Weld Manager)
Функция, позволяющая задать геометрию сварного шва для наглядного представления положения дефекта в проекции сварного соединения. Упрощает анализ показаний сварных швов в соответствии со спецификацией AWS D1.1.
Создание наглядных отчетов
Функция создания отчетов обеспечивает вывод информации в нескольких форматах. Имеется возможность самостоятельной конфигурации отчетов, путем редактирования файлов XML. Созданные отчеты в различных форматах (PNG, HTML, XML и т.д.) переносятся на компьютер через USB-накопитель, подключаемый к дефектоскопу.
Стандартные и расширенные функции УЗ контроля

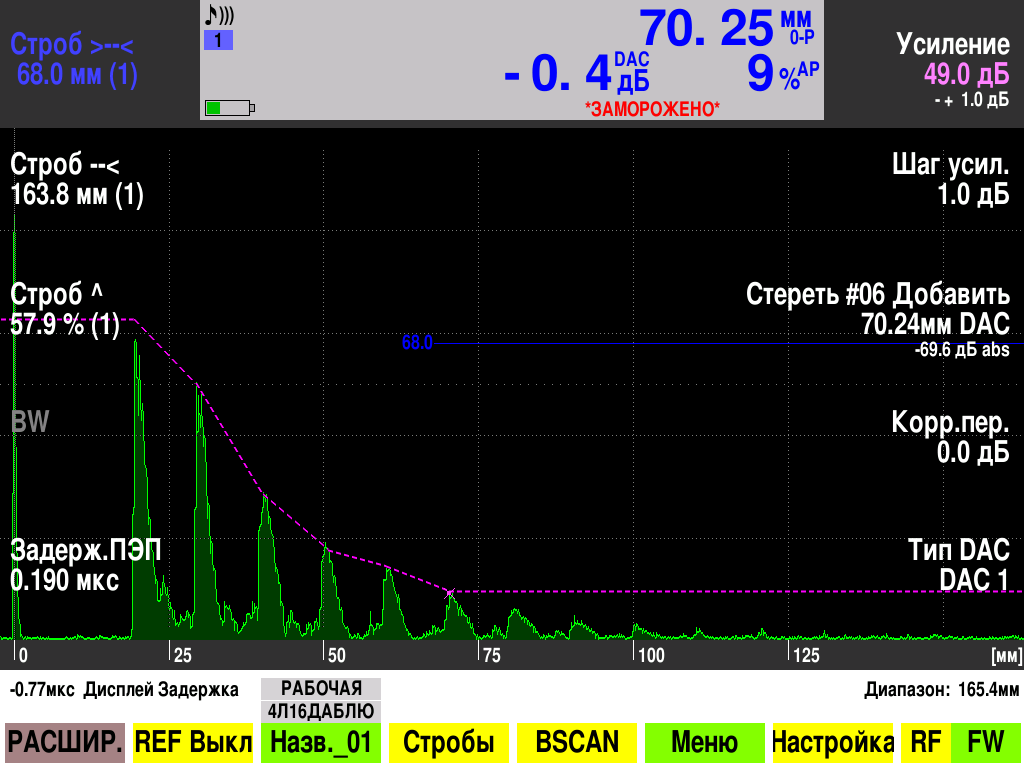

DAC (Кривая амплитуда-расстояние)
Кривая DAC - линия, соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей на различном расстоянии. Позволяет эффективно производить отбраковку с учетом затухания сигнала в материале.

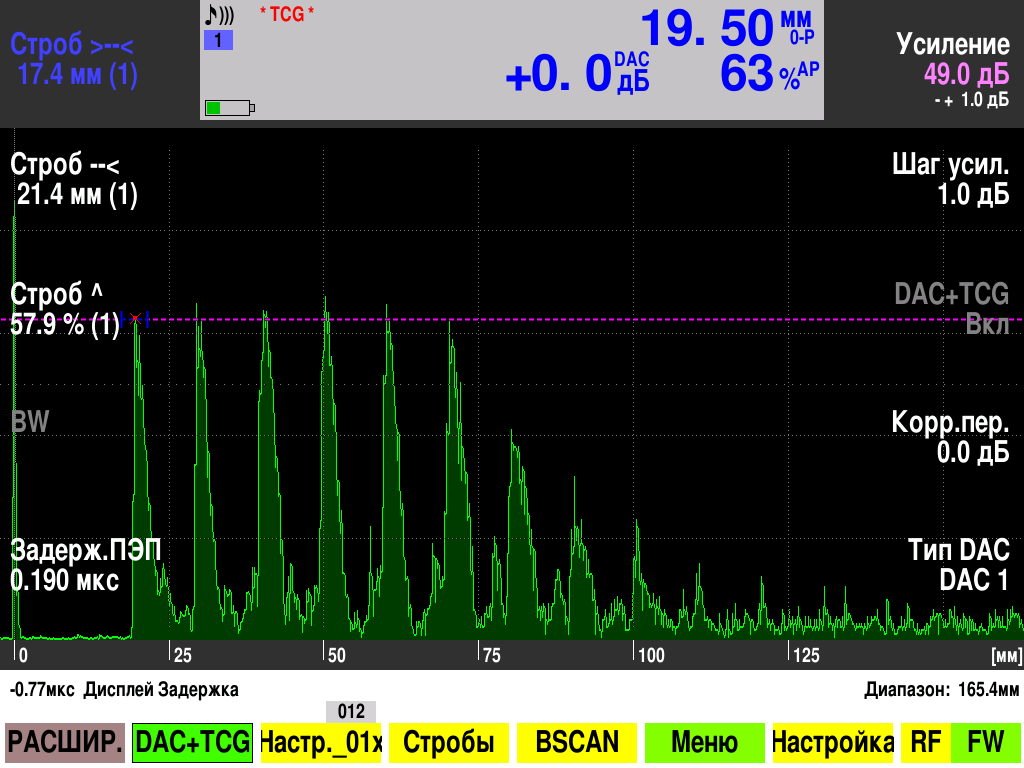

TCG (Временная регулировка чувствительности)
Необходима для получения на экране импульсов равной высоты от одинаковых отражателей на различной глубине. Позволяет эффективно оценивать размеры дефектов по всей зоне контроля.

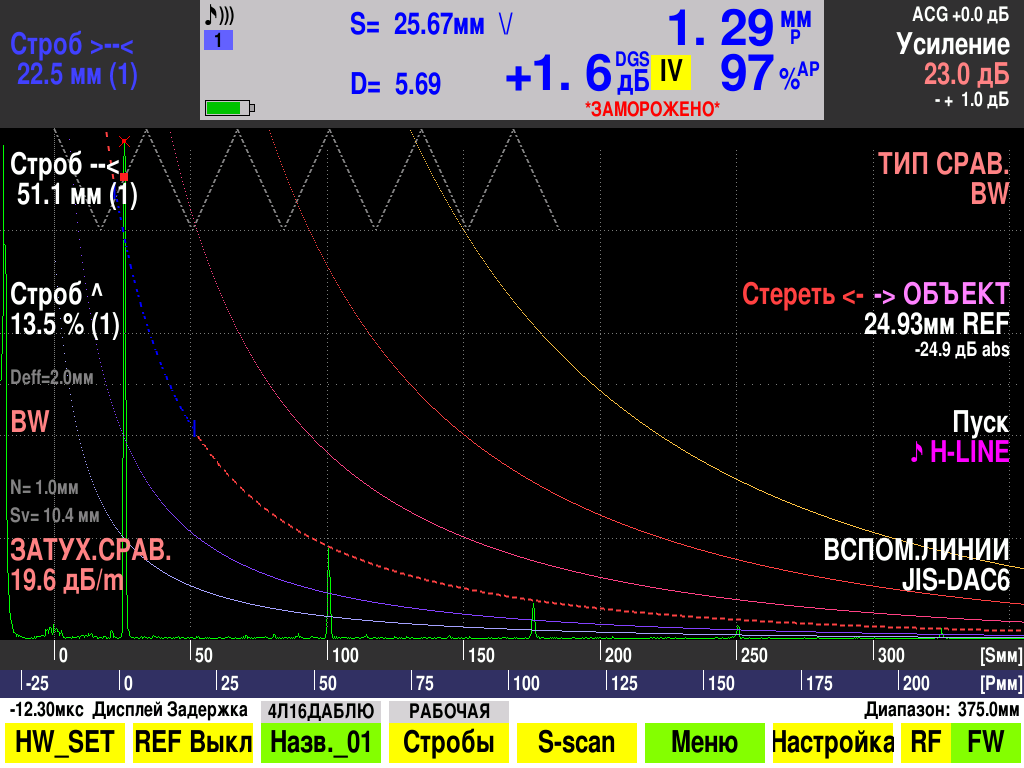

DGS (Диаграммы амплитуда-расстояние-диаметр)
Кривая, изображающая зависимости амплитуды эхо-сигнала от расстояния до дефекта и его эквивалентной площади. Возможность построения вспомогательных кривых.
Основные функции: DAC, TCG и DGS
Автоматическая калибровка и коррекция

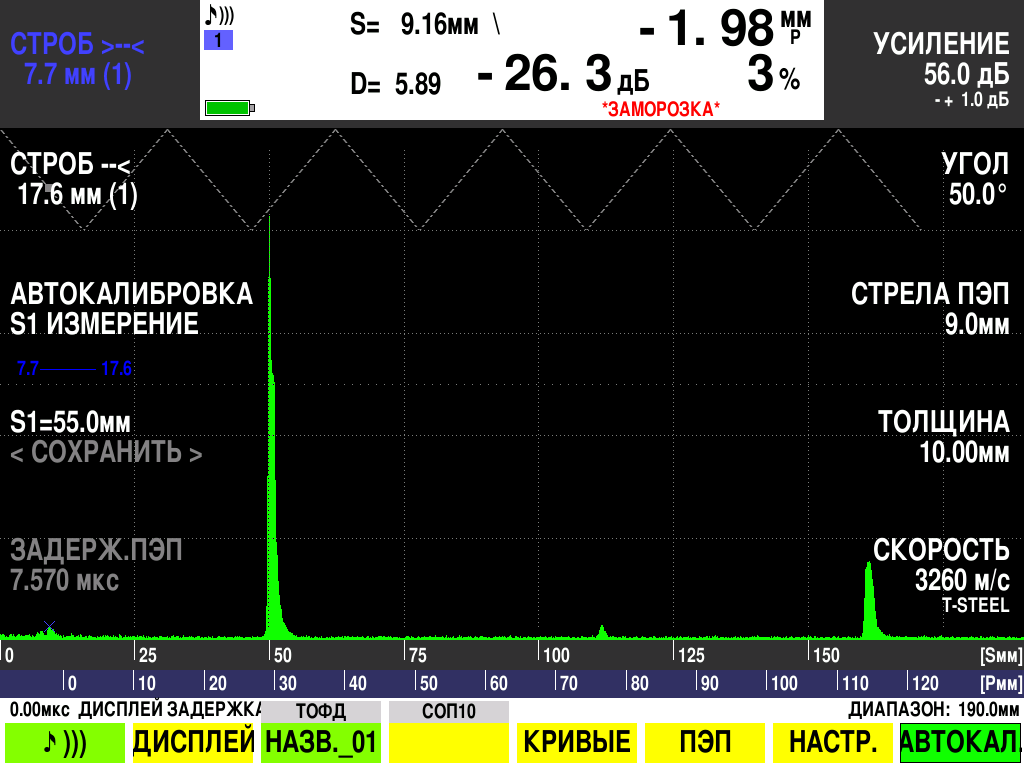

Автоматическая калибровка преобразователя
Позволяет оперативно изменить задержку преобразователя без необходимости ручной подстройки, экономя время на подготовку к контролю.

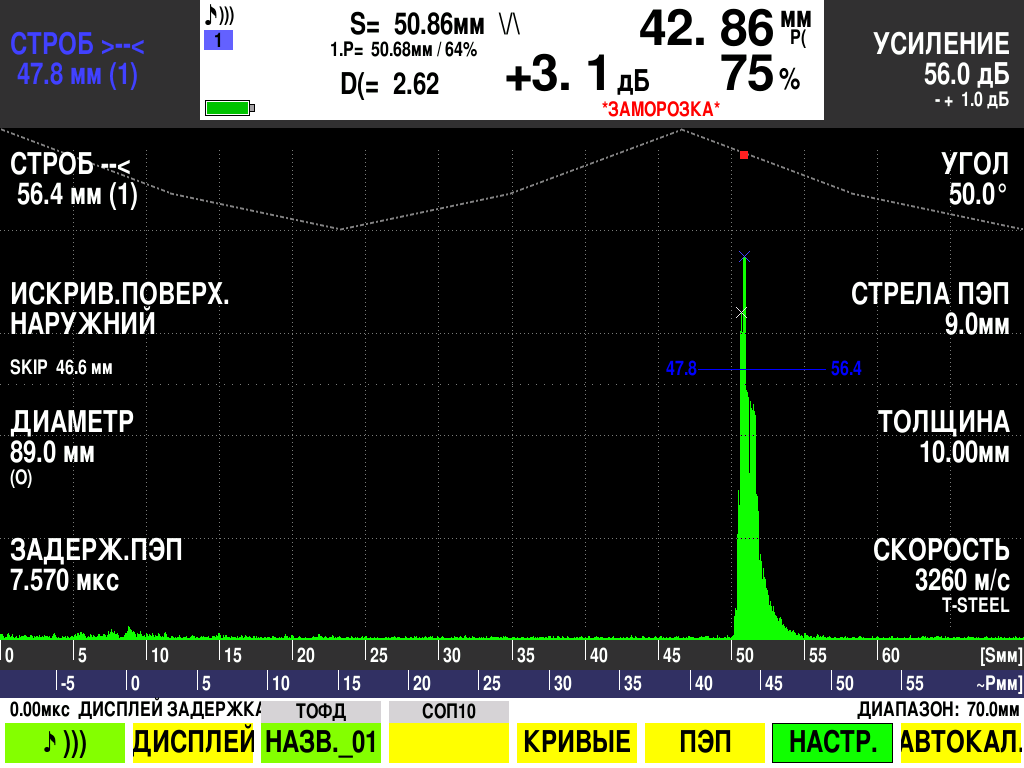

Коррекция на криволинейной поверхности
Используется при контроле продольного шва на трубах различного диаметра. Автоматически корректирует координаты отражателя без ручного пересчета.

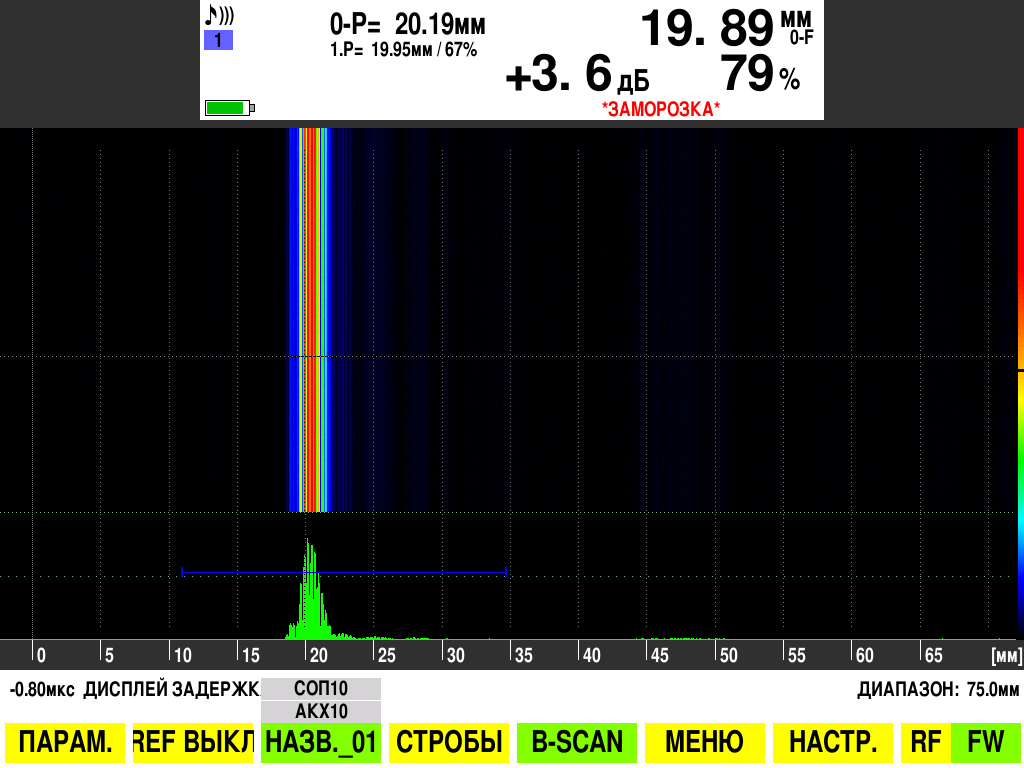

B-Scan в двух вариантах
Для комфортной визуализации процесса толщинометрии: режим толщины или RGB палитра для лучшего восприятия данных.
Функции автоматической калибровки, коррекции кривизны и B-Scan
Дополнительные возможности

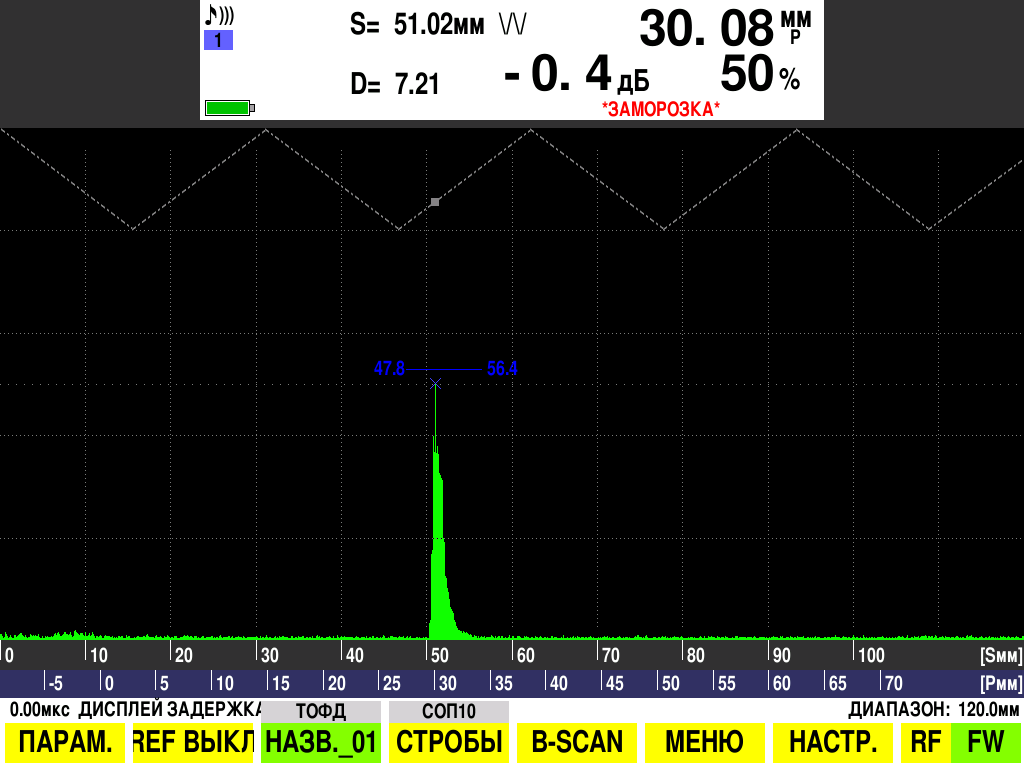

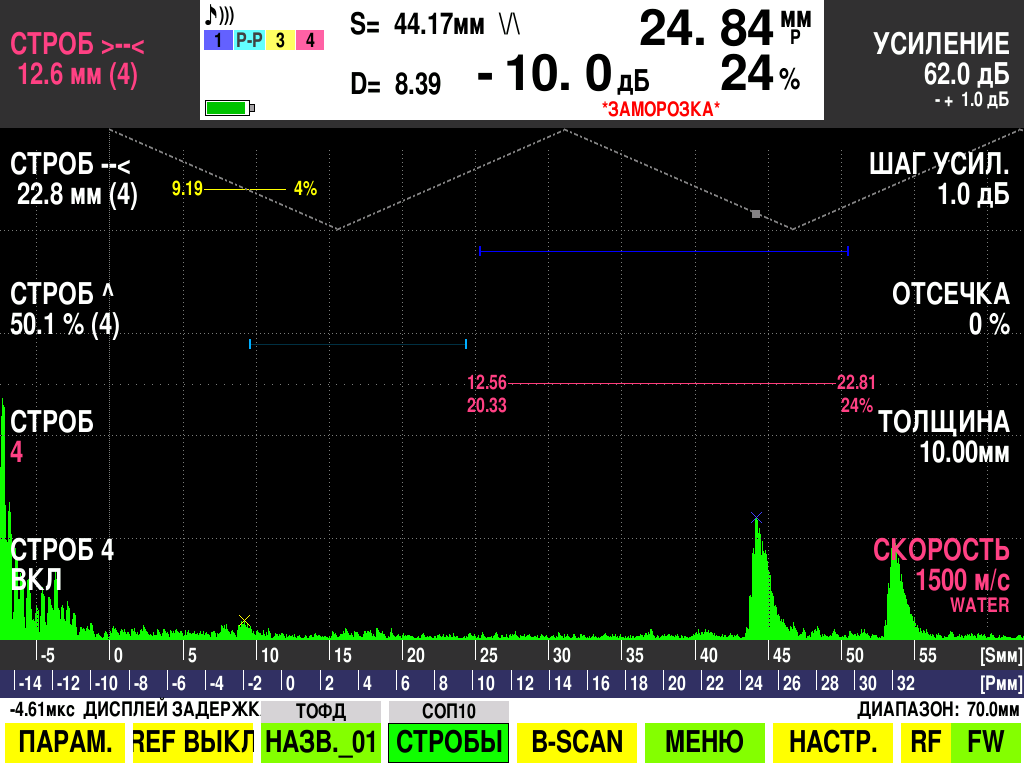

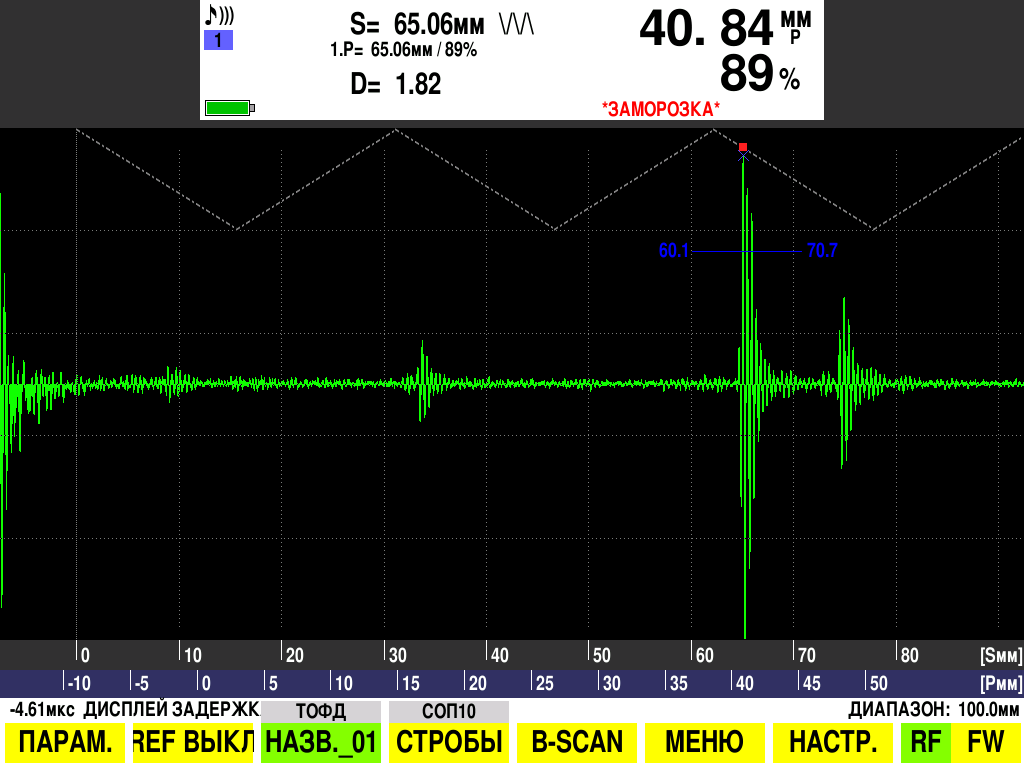

W-развертка, радиосигнал и настройка стробов

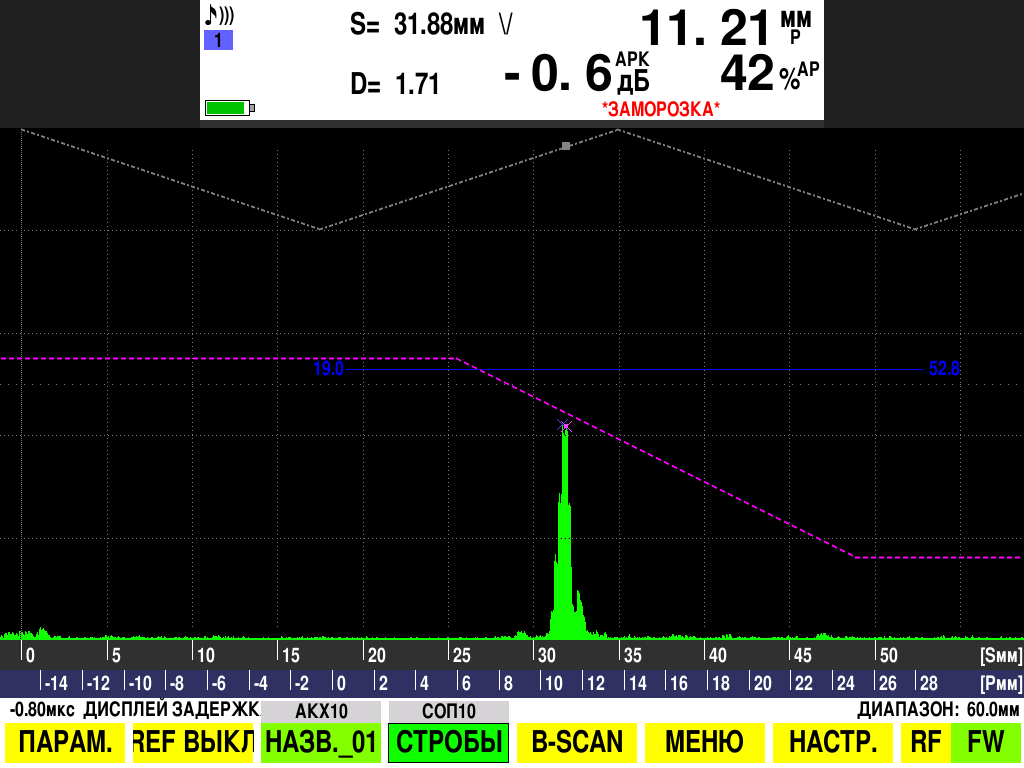

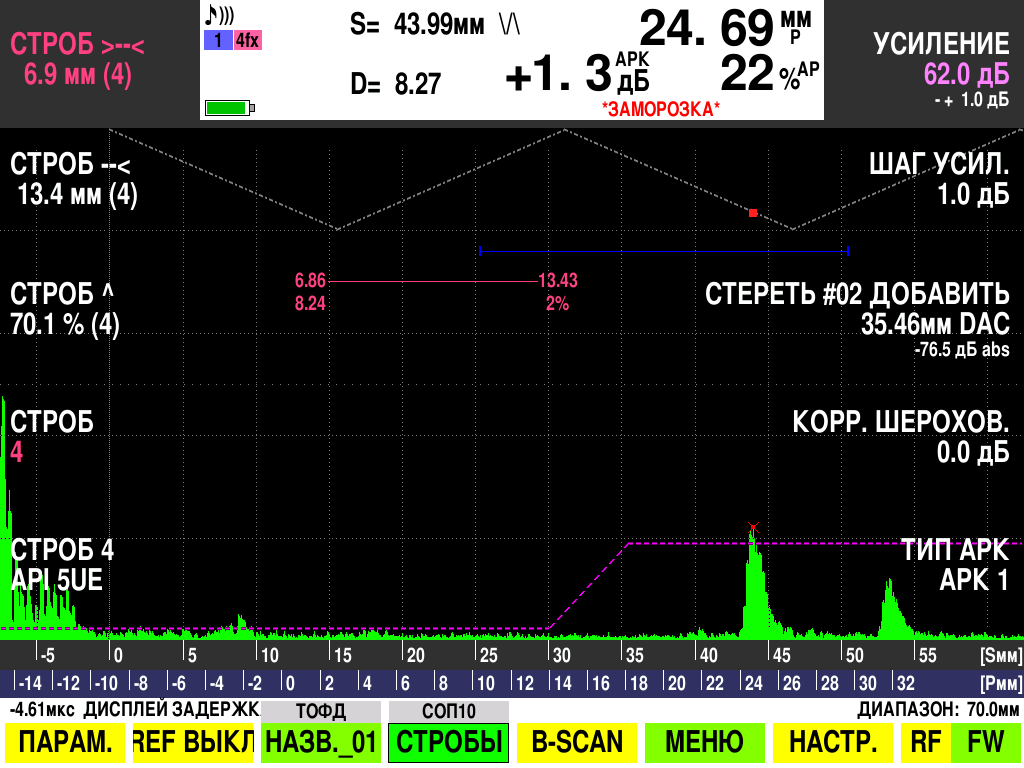

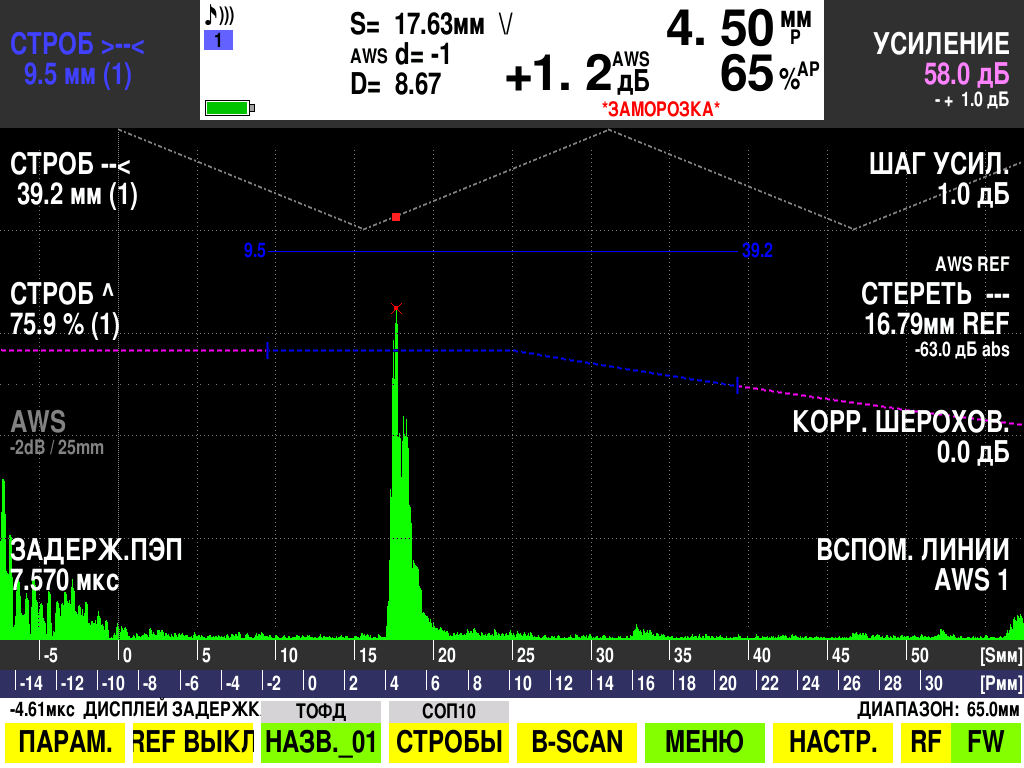

Измерения по стандартам API и AWS, полноэкранный режим
- Испытания на влажность по нормам EN 600-2-78;02; ЕН 60068-1
- Испытания на вибрацию согласно норме EN 60068-2-6 ред. 2:08
- Ударные испытания по норме EN 60068-2-29:1996+Z1:10
Технические характеристики
Дисплей
Фазированная решетка
Электронные характеристики
Измерения
Физические параметры
Питание и батарея
Интерфейсы и подключения
Условия эксплуатации
Соответствие стандартам
Комплектация
Стандартная комплектация
- Ультразвуковой дефектоскоп DIO 1000 PA
- Литий-ионный аккумулятор 3,6 В, 16 Ач
- Сетевое зарядное устройство
- Карта памяти с документацией
- Кабель для подключения к ПК
- Руководство пользователя
- Транспортный кейс
Опционально
- Преобразователи с фазированной решеткой (8, 16, 32 элемента)
- Расширяемые модули 16:64 и 16:128
- Механизированные сканеры
- ЭМА преобразователи
- TOFD датчики
- Модули беспроводной связи
- Энкодеры для B-scan
- Расширенная гарантия 3 года
Гарантия: 2 года
Стандартная гарантия производителя на 2 года (батарея не входит в гарантию). Доступна расширенная гарантия на 3 года (опционально).
Дополнительные материалы для загрузки
Полное руководство пользователя DIO 1000 PA
Исчерпывающее руководство на русском языке с подробными инструкциями по эксплуатации, настройке фазированных решеток, калибровке и техническому обслуживанию дефектоскопа. Включает схемы подключения, описание всех функций и рекомендации по устранению неисправностей.
Программное обеспечение для фазированной решетки
Последние версии программного обеспечения для настройки законов фокусировки, анализа данных PA, обновления прошивки и работы с отчетностью. Совместимость с Windows 7, 8, 10.
Видеоинструкции по работе с фазированной решеткой
Набор видеоуроков по работе с дефектоскопом DIO 1000 PA, включая настройку законов фокусировки, калибровку PA датчиков, использование режима томографа и расширенных возможностей.
