Знаки маркировочные ЭЛИТЕСТ №2 (буквы кириллица)

Стоимость указана без НДС.

Оплата по курсу НБРБ на дату проведения платежа.

Знаки маркировочные ЭЛИТЕСТ №2 (буквы кириллица)

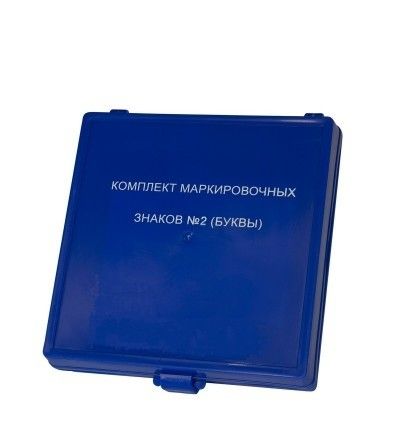

Комплект маркировочных знаков ЭЛИТЕСТ №2 (буквы кириллица) предназначен для разметки и обозначения радиографических снимков.

Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

Подробности

Характеристики

Все товары бренда Арион

Комплект маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица) предназначен для разметки и обозначения радиографических снимков. Маркировочные знаки изготовлены по ТУ 4276-052-96651179-2016 в соответствии с ГОСТ 15843-79 из сплава свинца, эффективно ослабляющего рентгеновское и гамма-излучение и тем самым обеспечивающего получение их четких изображений на радиографических снимках.

В набор маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица) входят:

Буквы А, Б, В, Г, Д, Е, Ж, И, К, Л, М, Н, П, С, Т, У, Ф, Х, Ц, Ч, Ш, Щ, Э, Ю, Я, Ъ — по 20 шт. каждая.
Буква Р — 10 шт.
Буква Ь — 10 шт.
Пеналы — 5 шт. Каждый пенал имеет 6 ячеек, в которые можно поместить в определенной последовательности до 6 знаков. Пенал с набранным обозначением контролируемого изделия или отдельного участка устанавливается в карман кассеты или непосредственно на изделие.
Пинцет — 1 шт.

Параметры маркировочных знаков ЭЛИТЕСТ № 2 (буквы кириллица): высота — 8 мм; ширина — 5 мм; толщина — 1,5 мм

Маркировочные знаки, используемые для ограничения длины контролируемых за одну экспозицию участков сварных соединений, устанавливаются на границах размеченных участков, а также на границах наплавленного и основного металла при контроле сварных соединений без усиления или со снятым усилением шва.

Маркировочные знаки, используемые для нумерации контролируемых участков, устанавливаются на контролируемом участке или непосредственно на кассете с пленкой так, чтобы изображения маркировочных знаков на снимках не накладывались на изображение шва и околошовной зоны.

Характеристики:

Наименование параметра	Значение
Материал маркировочных знаков	сплав свинца
Габаритные размеры знаков, мм: высота ширина толщина	8,0±0,3 5,0±0,5 1,5±0,2
Габаритные размеры пеналов (Д × Ш × В), мм	40,0 × 16,0 × 5,0
Габаритные размеры коробки (Д × Ш × В), мм	155,0 × 143,0 × 38,0
