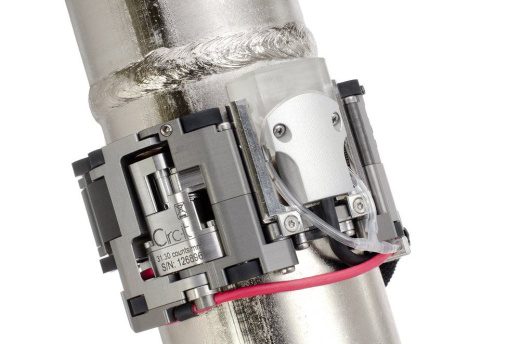

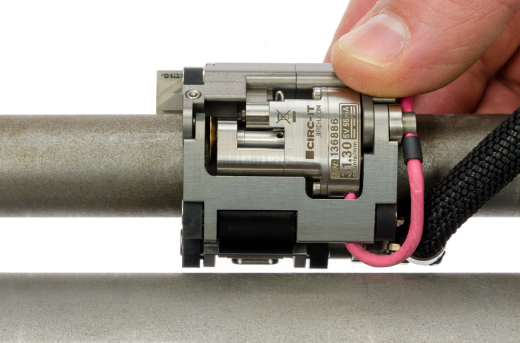

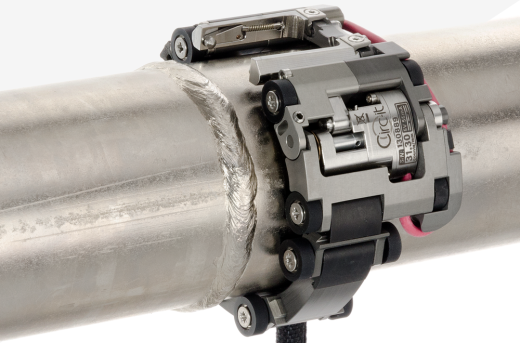

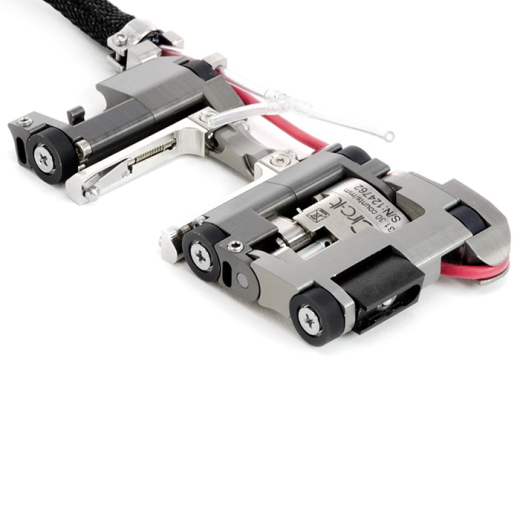

Сканирование с малым диаметром и низким профилем стало возможным благодаря однозондовому сканеру сварных швов CIRC-IT . Этот сканер с ручным управлением, предназначенный для кодированного позиционирования датчика по окружности трубопроводов и трубок размером от 21,4 до 114,3 мм (0,84–4,5 дюйма) , может работать в радиальном зазоре 11 мм (0,433 дюйма) благодаря сверхнизкопрофильной конструкции. .
Сканирование труб с малым диаметром и низким профилем стало возможным благодаря сканеру сварных швов CIRC-IT. Этот сканер с ручным управлением, предназначенный для точного позиционирования датчика по окружности трубопроводов и труб размером от 21,4 до 114,3 мм (0,84–4,5 дюйма), может работать в радиальном зазоре 11 мм (0,433 дюйма) благодаря сверхнизкопрофильной конструкции.
Преимущества
✔️Низкопрофильный дизайн
CIRC-IT поддерживает радиальный зазор 11 мм (0,433 дюйма) , что позволяет проводить контроль с ограниченным доступом
✔️Уретановые колеса
Прочные уретановые колеса обеспечивают плавное вращение и адекватное сцепление при вертикальном сканировании. (Материал уретан - это экологически чистый, пожаро- и взрывобезопасный материал с высочайшей износостойкостью)
✔️Легкосъемные звенья
Звенья обеспечивают бесступенчатую регулировку сканируемых труб в диапазоне от 21,4 до 114,3 мм (0,84–4,5 дюйма)
✔️Дополнительные инструменты
Инструменты для всех настроек и манипуляций со сканером и компонентами включены в систему
✔️Сканирование малого диаметра
Возможность сканирования труб диаметром всего от 21,4 мм (0,84 дюйма) делает Circ-it ценным инструментом.
✔️Удобное управление кабелями
Сканер CIRC-IT оснащен системой укладки кабелей для подачи жидкости и кабелей датчиков
✔️Крепежи для датчиков
Вмещает малогабаритные низкопрофильные датчики и призмы
Технические характеристики:
| Диапазон диаметров трубы | 21,4–114,3 мм (0,84–4,5 дюйма ) |
| Минимальный радиальный зазор | 11 мм (0,433 дюйма) |
| Энкодер | линейный драйвер RS422, совместимый со всеми стандартными входами энкодера |
| Разрешение энкодера | 31,30 имп/мм (795,0 импектс) /дюйм) |
| Удерживающая способность датчика | 1 призма с датчиком на фазированной решеткой |
| Длина кабеля энкодера | 3 м (9,8 фута) |
| Поверхность для проверки | черные и цветные металлы |
| Зазор радиального сканера | 11 мм (0,43 дюйма) |
| Условия эксплуатации | от -20°C (-4°F) до 50°C (122°F) |
| Условия окружающей среды | водонепроницаемый (погружной) |

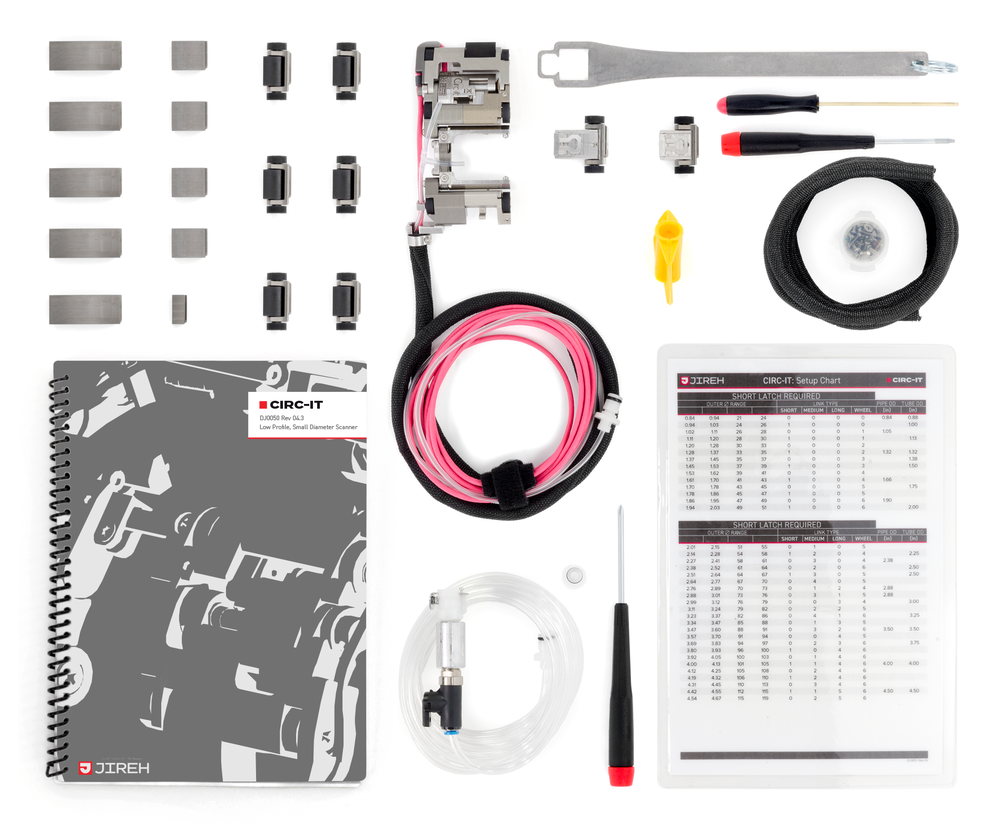

Комплектация
Сканер
Односторонний сканер CIRC-IT
Запчасти и принадлежности
- Длинная защелка x1
- Короткая защелка x1
- Колесное звено x6
- Короткое звено x1
- Среднее звено x4
- Длинное звено x5
- Защитный рукав, 1,5 м (4,9 фута)
- Комплект зап.креплений CIRC-IT
- Ирригационные фитинги и трубка, 2,5 м (8,2 фута)
- Руководство пользователя Таблица установки

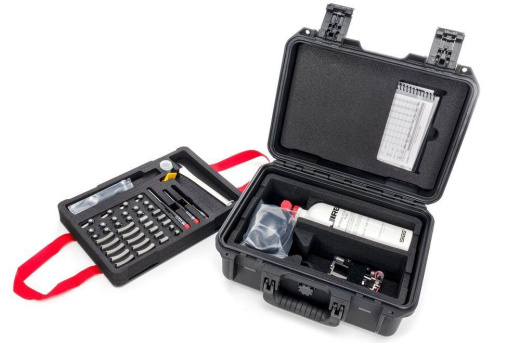

- Кейс
- Инструмент для извлечения звеньев
- Инструмент для установки
- Отвертка Torx®
- Отвертка Phillips
- Шестигранная отвертка - 2 мм
Дополнительно:
- Снятие защиты кабеля энкодера требуется при диаметре сканирования менее 31,75 мм
- Только сканер, преобразователи и призмы в комплект не входят
- Возможна нестандартная длина шлангокабеля.
- Не включает управление кабелем (рукав).
- Приблизительный вес стандартного комплекта поставки.
- Технические характеристики могут быть изменены.
Статьи
Контроль сварных швов из нержавеющей стали малого диаметра традиционно проводится в основном методом радиографического контроля (РТ). Тем не менее, наблюдается растущее стремление сократить использование рентгенографии в различных отраслях, одновременно улучшая возможности обнаружения и определения размеров.
В то время как традиционный ультразвуковой контроль все еще широко используются, UT с фазированной антенной решеткой (PAUT) и дифракционно-временной метод (TOFD) быстро стали основными технологиями как для сварки в заводских условиях, так и для контроля в процессе эксплуатации.
