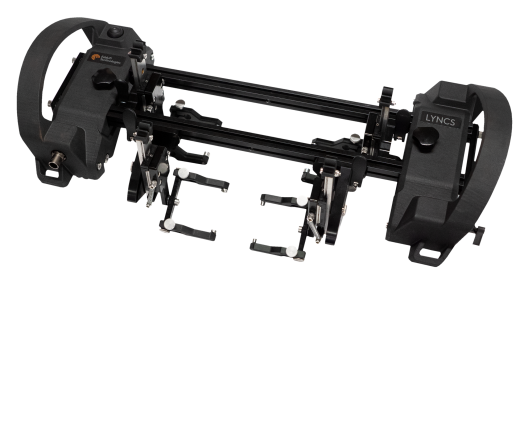

LYNCS - это усовершенствованный модульный сканер ультразвукового контроля, разработанный экспертами для картирования коррозии с фазированной решеткой (PAUT) и оценки целостности сварных швов PAUT / TOFD.
Описание
LYNCS - это усовершенствованный модульный сканер ультразвукового контроля, разработанный экспертами для картографирования коррозии с фазированной решеткой (PAUT) и оценки целостности сварных швов PAUT / TOFD.

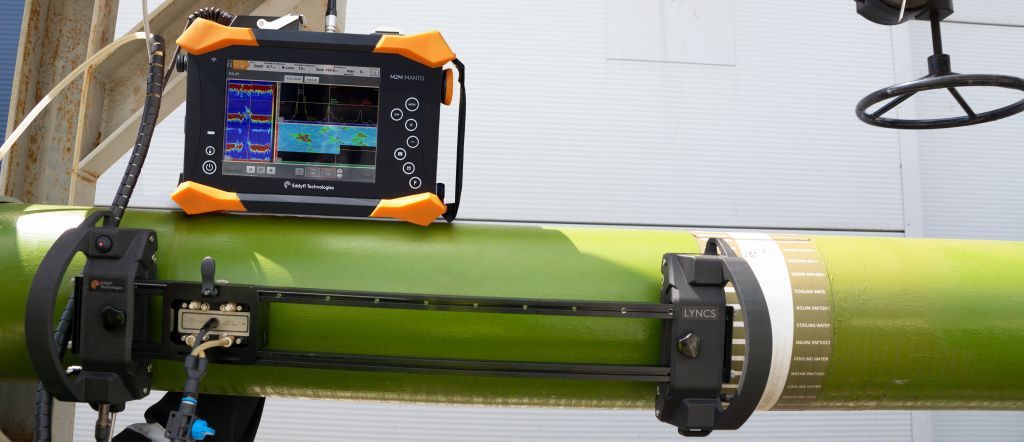

Это первая по-настоящему универсальная система, которая позволяет пользователям переключаться между контролем сварных швов и расширенным картографированием коррозии менее чем за 1 минуту. Встроенное управление сканером позволяет управлять одним человеком с полной интеграцией с инструментами Gekko и Mantis. В режиме контроля сварных швов операторы могут запускать и останавливать сканирование. В режиме картирования коррозии операторы могут увеличивать или сшивать данные, не касаясь прибора PAUT.
Преимущества
- Контроль и диагностика по окружности с диаметром 100 мм (4 дюйма)
- Контроль в продольном направлении от диаметра 50 мм (2 дюйма)
- Низкий профиль для плотно расположенных трубных эстакад (110 мм)
- Масштабируемое решение для множества приложений
- Легко переходите от картографирования коррозии к контролю сварных швов

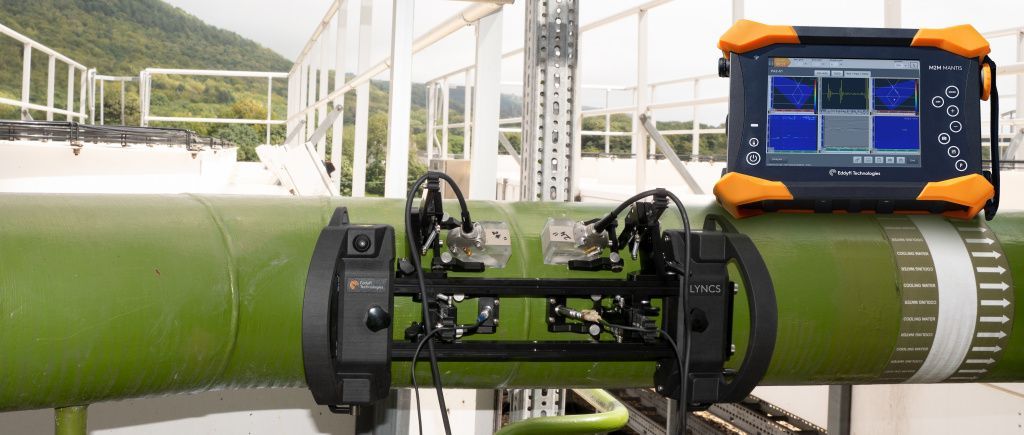

- Полная интеграция с M2M Gekko и Mantis
- Быстрая и простая установка призм
- Магнитные колеса для примагничивания к контролируемой поверхности
- Вариант цепного сканера для труб из цветных металлов
- Легкое применение тормоза, чтобы предотвратить проскальзывание
- Встроенные элементы управления сканером для паузы и индексации
- Двойная балочная конструкция для повышенной устойчивости

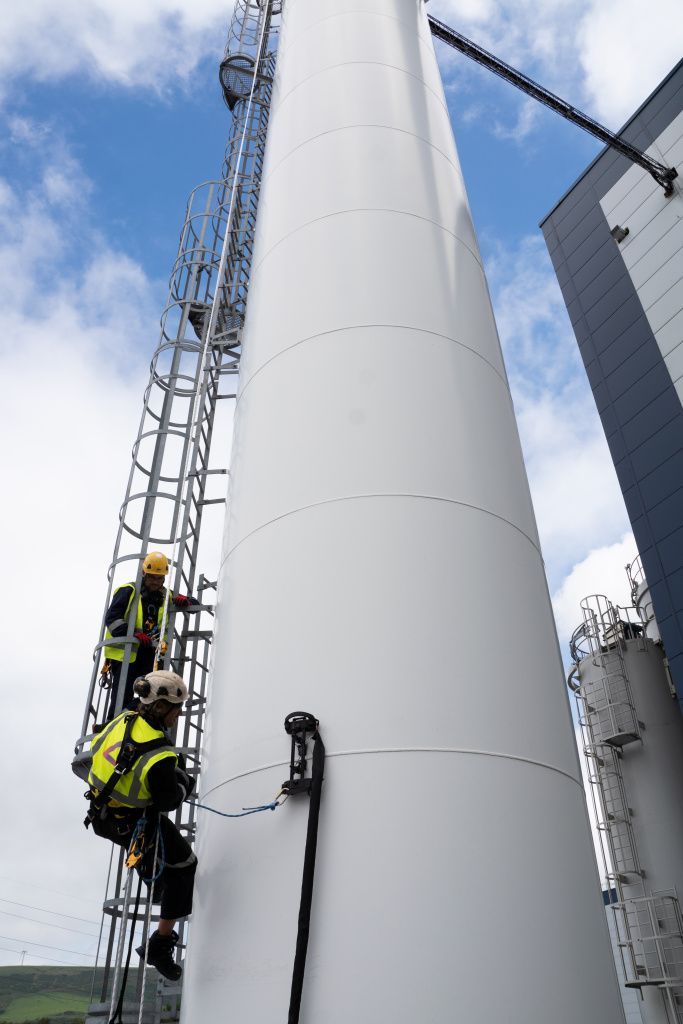

- Легкий, идеально подходит для веревочного доступа и ограниченного пространства

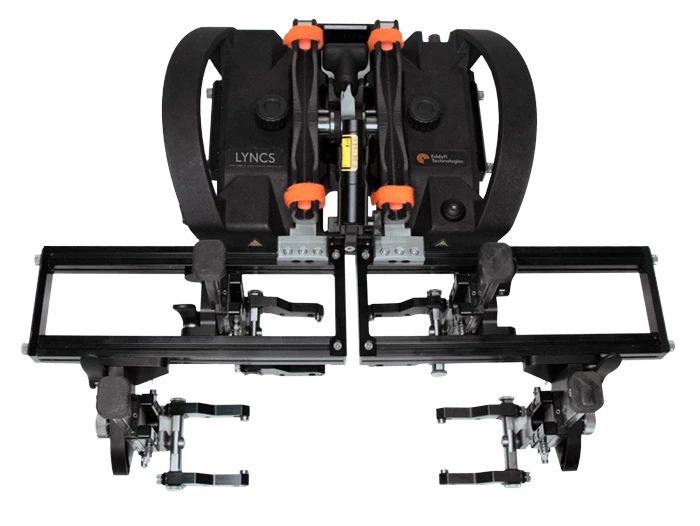

LYNCS FULL - это многофункциональный гибридный сканер, предлагающий два специализированных решения для контроля: отображение коррозии с фазированной решеткой и оценку целостности сварного шва от 100 мм (4 дюймов) до плоской пластины.
Доступны варианты с болтовым креплением для контроля сварных швов и картографирования коррозии труб из цветных металлов в диапазоне от 100 мм (4 дюйма) до 812 мм (32 дюйма) и контроля продольного сварного шва от 50 мм (2 дюйма) до плоскости.
Расположение с двумя стержнями обеспечивает лучшую в отрасли стабильность датчика, а также превосходную точность сканирования и маневренность. Встроенные средства управления сканером повышают производительность проверки, позволяя оператору запускать / останавливать сканирование в режиме проверки сварных швов или индексировать / сбрасывать кодировщик в режиме картирования коррозии. Возможность быстрого переключения из режима контроля сварных швов в режим картографирования коррозии обеспечивает максимальное использование и сокращение мобилизации оборудования.
Варианты исполнения LYNCS
- LYNCS Full - Контроль сварных швов и картографирование коррозии
- LYNCS WI- только контроль сварных швов
- LYNCS CM - только контроль коррозии
- LYNCS CHAIN - Контроль кольцевых соединений труб
- LYNCS AXIAL - Контроль продольных швов
Варианты крепления на болтах

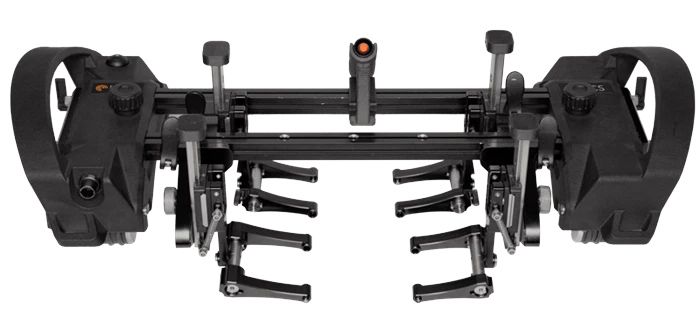

Сканер для контроля сварных швов LYNCS WI
Конфигурация LYNCS WI для контроля сварных швов может вместить до 6 датчиков PA и / или TOFD и имеет структуру с двумя стержнями для повышения стабильности и точности размещения датчиков. Это сканер без инструментов со сменной конструкцией, что делает его идеально подходящим для всех конфигураций контроля сварных швов.
- Изготовление и эксплуатация кольцевых сварных швов от 100 мм (4 дюйма) до плоскости
- Кольцевые сварные соединения сосудов высокого давления
- Труба отвод / конструктивным швам
- Сварные швы резервуаров / силосов
- Обнаружение трещин, определение размеров и мониторинг
- Обнаружение и определение коррозии / эрозии
Функции
- Возможность установки до 6 датчиков PAUT / TOFD
- Встроенные элементы управления для запуска / остановки сканирования
- Магнитные колеса
- Быстроразъемные тормоза
- Универсальный резцедержатель для различных призм
- Двойная каретка
Возможность установки до 6 датчиков PAUT / TOFDСканер коррозии LYNCS CM
Устройство для картографирования коррозии LYNCS CM идеально подходит для контроля резервуаров и трубопроводов. Он имеет чрезвычайно низкий профиль и легкую конструкцию, что делает его наиболее подходящим вариантом для использования в условиях веревочного доступа и сильно перегруженных трубопроводов.
- Трубопровод от 100 мм (4дюйма) до плоской пластины
- Оболочка сосуда
- Корпус резервуара для хранения, сферического резервуара и резервуара силоса
- Корпус морского судна
- Полы цистерн и палубы кораблей
- Прочие критические активы
Функции
- Встроенные элементы управления увеличивают или сшивают данные
- Магнитные колеса
- Быстроразъемные тормоза
- Ширина сканирования 500 мм (20 дюймов)
- Двойная каретка
- Механизм быстрого отсоединения зонда

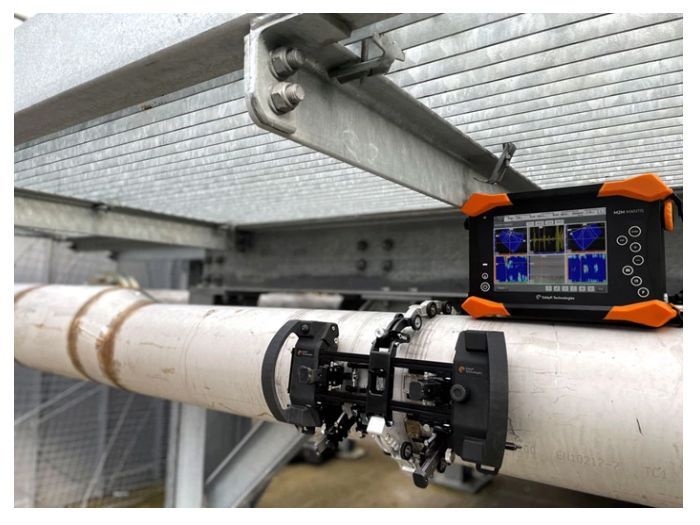

Цепной сканер LYNCS
LYNCS Chain - это вариант с болтовым креплением для LYNCS WI или LYNCS CM, обеспечивающий быструю и точную проверку труб в диапазоне от 100 мм (4 дюйма) до 812 мм (32 дюйма).
Цепь LYNCS расширяет возможности контроля сварных швов и коррозии труб из цветных металлов, таких как нержавеющая сталь и полиэтилен высокой плотности (HDPE).
Конструкция обеспечивает невероятное выравнивание и стабильность, сохраняя при этом все преимущества LYNCS, такие как бортовые элементы управления, позволяющие управлять одним человеком.
- Изготовление и эксплуатация кольцевых швов от 100 мм (4 дюйма) до 812 мм (32 дюйма)
- Обнаружение трещин, определение размеров и мониторинг
- Обнаружение и определение коррозии / эрозии
Функции
Функции- Невероятное выравнивание
- Простая в использовании конструкция, не требующая дополнительных инструментов
- Механизм быстрого выпуска
- Полностью гибкая настройка - подключение, подключение ссылок
- Возможность установки до 6 датчиков PAUT / TOFD
- Встроенные элементы управления для запуска / остановки сканирования
- 3-х точечная регулировка цепи
- Быстросъёмные тормоза
- Универсальный резцедержатель для различных клиньев
- Двойная полоса

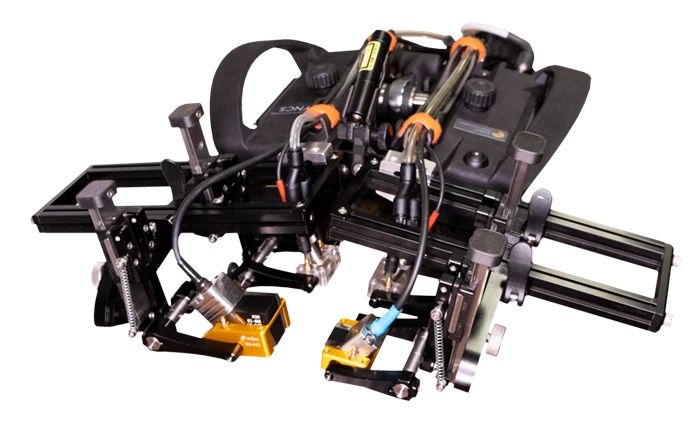

LYNCS AXIAL
LYNCS AXIAL - это вариант с болтовым креплением для LYNCS WI. Дополнительные возможности включают контроль сварных швов (PAUT, ToFD и TFM) сварных трубопроводов, таких как трубы, полученные контактной сваркой сопротивлением (ERW), и сварные швы сосудов, как черных, так и цветных металлов. Уникальность LYNCS заключается в ее способности предлагать несколько приложений, которые часто требуются для одного объема работ инспекционной группы. Конструкция обеспечивает быструю и абсолютную регулировку в диапазоне диаметров от 50 мм (2 дюйма) до плоской пластины для продольного контроля.
В течение нескольких минут сканер можно переконфигурировать обратно в режим LYNCS-WI с расстояния 100 мм (4 дюйма) до плоского для проверки кольцевых сварных швов.
Кроме того, LYNCS AXIAL можно перевернуть для контроля внутреннего продольного сварного шва, начиная с диаметра 355 мм (14 дюймов).
- Контроль продольных швов сварных швов от 50 мм (2 дюйма)
- Обнаружение трещин, определение размеров и мониторинг
- Обнаружение и определение коррозии / эрозии
Функции
- Установите до 4 датчиков PAUT / TOFD
- Встроенные элементы управления для запуска / остановки сканирования
- Магнитные колеса
- Быстроразъемные тормоза
- Универсальный резцедержатель для различных клиньев
- Двойная полоса
Технические характеристики
LYNCS WI Конфигурация контроля сварных швов| Габаритные размеры (ш × г × в) |
Короткая штанга: 255 × 198 × 109 мм (19,2 × 7,8 × 4,3 дюйма) Стандартная штанга: 487 × 198 × 109 мм (19,2 × 7,8 × 4,3 дюйма) Средняя штанга: 575 × 198 × 109 мм (22,6 × 7,8 × 4,3 дюйма) ) |
| Варианты ширины полосы |
Короткий: 180 мм (7 дюймов) Стандартный: 412 мм (16,2 дюйма) Средний: 500 мм (19,7 дюйма) |
| Максимальная ширина стойки инструмента | 65 мм (2,5 дюйма) |
| Максимальное количество инструментальных стоек | 6 |
| Вес: сканер |
2 стойки для инструмента: 3 кг (6,6 фунта) 4 стойки для инструмента: 3,5 кг (7,7 фунта) 6 стержней для инструмента: 4 кг (8,8 фунта) |
| Круговое сканирование | 100 мм (4 дюйма) до плоской пластины |
Конфигурация карты коррозии LYNCS CM
| Габаритные размеры (ш × г × в) | 742 × 198 × 109 мм (29,2 × 7,8 × 4,3 дюйма) |
| Стандартная ширина планки | 412 мм (16,2 дюйма) и 667 мм (26,2 дюйма) |
| Максимальная ширина сканирования | 500 мм (20 дюймов) |
|
Вес сканера: |
без водяной камеры: 2,7 кг (6 фунтов) с водяной камерой: 3,5 кг (7,7 фунта) |
| Круговое сканирование | 100 мм (4 дюйма) до плоской пластины |
Характеристики окружающей среды
| Минимальная температура поверхности | -30 ° C (-22 ° F) |
| Максимальная температура поверхности | + 80 ° C (176 ° F) |
| Минимальная температура окружающей среды | -20 ° C (-4 ° F) |
| Максимальная температура окружающей среды |
+ 50 ° C (122 ° F) |
| Минимальная температура хранения | -10 ° С (14 ° F) |
| Максимальная температура хранения | + 40 ° C (104 ° F) |
