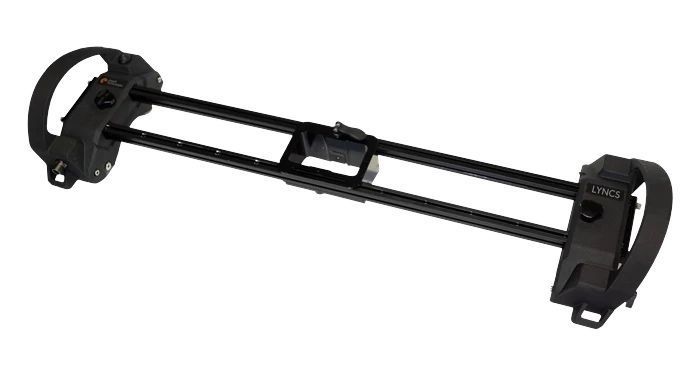

Многофункциональный гибридный сканер LYNCS ™ от Eddyfi Technologies, изначально разработанный для эффективного ультразвукового контроля с фазированной решеткой (PAUT) и метода (TOFD), также способен выполнять контроль коррозии PA. LYNCS, запущенная в 2020 году для удовлетворения потребности в максимальной функциональности и использовании, решает широкий спектр ежедневных расширенных задач НК. В этой статье мы объясним, как сканер LYNCS NDT является точным арсеналом, необходимым для адаптации к сложным полевым условиям и успешно выполненным задачам.
Внимание к деталям проявляется в продуманных функциях сканера контроля коррозии и контроля сварных швов с LYNCS. Разработанный с учетом потребностей оператора, пользователи будут довольны тонкими преимуществами, облегчающими работу техника, такими как прокладка кабелей, разгрузка натяжения и тормозные системы.

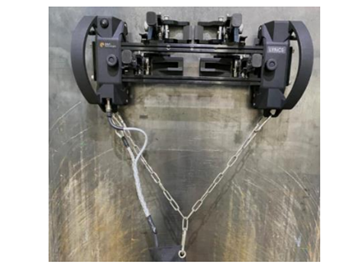

Рис. 1 Компенсация натяжения и укладка кабелей для техников, которые порвали слишком много кабелей
LYNCS предлагает безинструментальную конструкцию, которая позволяет операторам легко настраивать систему в соответствии со своими требованиями; Эргономичные характеристики, даже сумка для переноски, помогающая с лестницами на месте, действительно делают ее самой удобной системой сканирования на рынке.

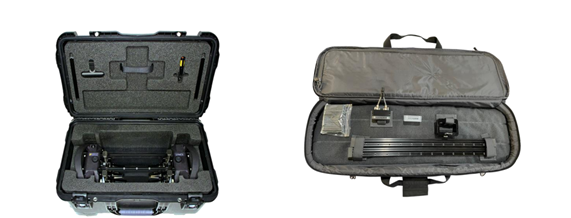

Рисунок 2 Идеальные аксессуары для логистики и работы на стройплощадке

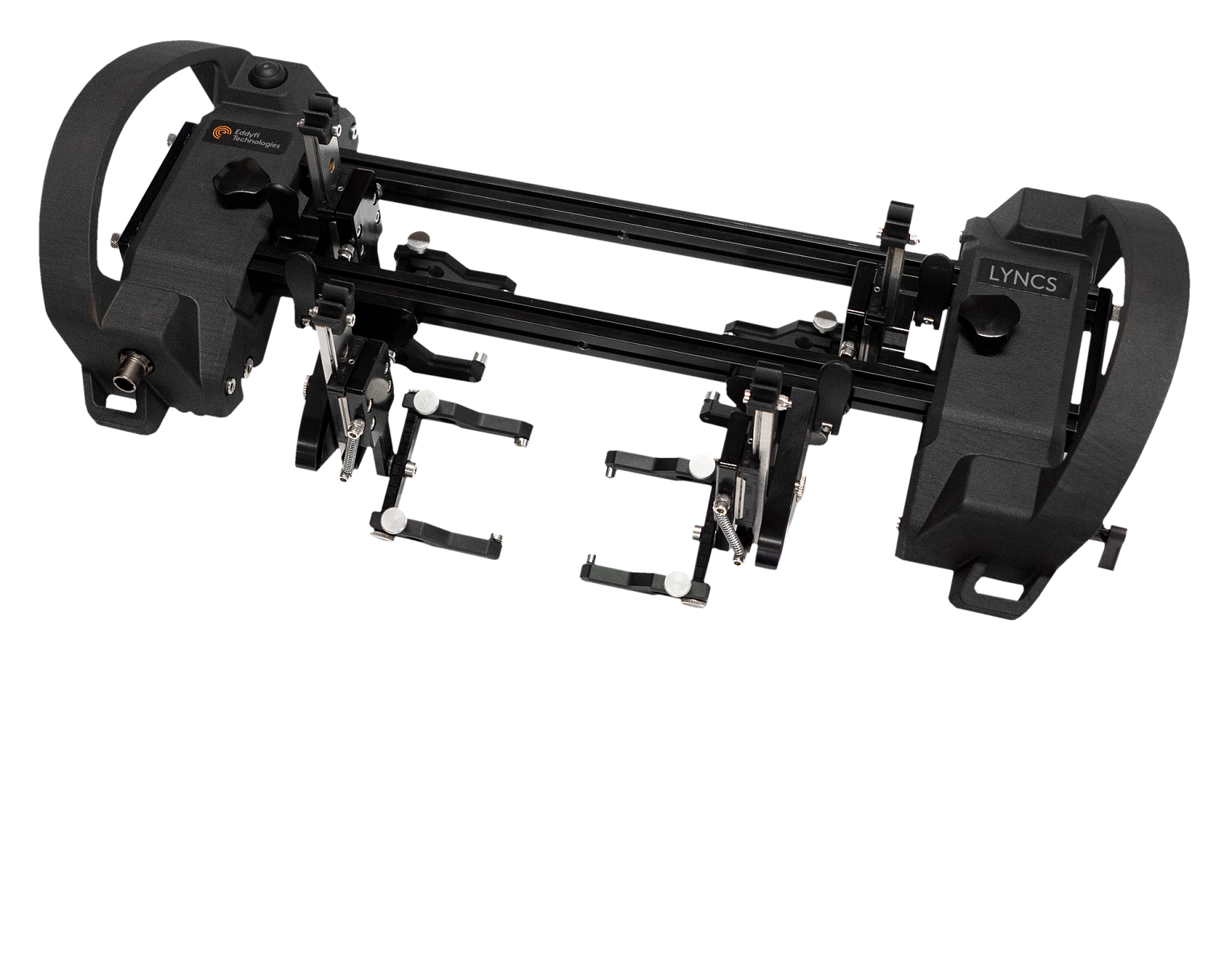

LYNCS для контроля сварных швов с помощью фазированной решетки и метода TOFD
Новая эра в контроле сварных швов
В течение многих лет 100% контроль новых сварных швов выполнялся с помощью рентгенографии. Для оценки мастерства сварщика и определения того, могут ли какие-либо дефекты привести к критическому отказу в процессе эксплуатации, важно знать, нет ли скрытых дефектов под поверхностью; Радиография может дать изображение сварного шва и определить, есть ли какие-либо дефекты во всем материале. К сожалению, у радиографии есть серьезные проблемы с безопасностью, и на некоторых предприятиях трудно получить разрешение на инспекцию. В результате этих проблем безопасности и связанных с ними ограничений фазированные решетки и TOFD все чаще внедряются в качестве прямой замены рентгенографии. Подобно рентгенографии, эти методы могут создавать постоянную карту сварного шва, а также обеспечивать оценку дефектов, которые могут возникнуть, по высоте стенки.
Контроль сварного шва в процессе эксплуатации
По-прежнему наиболее широко используемым методом контроля с фазированной решеткой и методом TOFD является оценка целостности сварных швов, которая является неотъемлемой частью производственных проектов и оценок в процессе эксплуатации. Контроль на наличие повреждений в течение всего срока службы актива имеет решающее значение, чтобы избежать возможных отключений из-за отказа. Дефекты, такие как усталостное растрескивание, эрозия корня шва и высокотемпературная водородная коррозия. (HTHA) — это все распространенные механизмы повреждения, обнаруживаемые в сварных швах во время эксплуатации. Сканер LYNCS можно развернуть для оценки, а благодаря его уникальной конструкции для датчиков, установленных по центру, сканер можно использовать на трубопроводе с наружным диаметром 200 мм (4 дюйма) до плоской пластине без необходимости изменения конфигурации. Эта конструкция значительно повышает производительность и позволяет пользователям легко справляться с большими объемами инспекции в процессе эксплуатации. Подтверждая настоящую эргономичность благодаря таким функциям, как механические тормозные системы и встроенные электронные элементы управления, LYNCS идеально подходит для развертывания канатного доступа.
LYNCS для картографирования коррозии с помощью фазированных решеток
Картографирование коррозии является быстро растущим требованием к инспекциям, поскольку владельцы активов переходят к методам инспекции, которые обеспечивают более широкий охват и постоянные записи, используемые для принятия более эффективных решений в отношении оставшегося срока службы активов предприятия. Получение точечных показаний толщины УЗК в основных положениях трубы по-прежнему является очень важным аспектом критических оценок; однако, когда инженеры не уверены, где может проявиться коррозия, требуется полная проверка покрытия, чтобы повысить вероятность обнаружения.
Использование технологии фазированных решеток для картографирования коррозии повышает производительность и позволяет получать изображения с высоким разрешением, обеспечивая при этом полное покрытие и детальную оценку типа и формы коррозии. Сканер LYNCS можно легко настроить для выполнения полуавтоматического картографирования коррозии, охватывая 500 миллиметров (1,6 фута) за один проход. Он может очень быстро покрывать большие площади и имеет встроенную электронику для плавного сшивания данных и 100-процентного охвата.

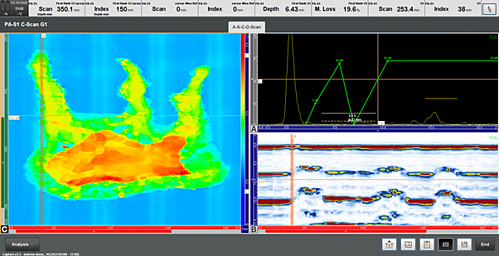

Рис. 3. Данные картографирования коррозии с фазированной решеткой с высоким разрешением, собранные с помощью сканера LYNCS.

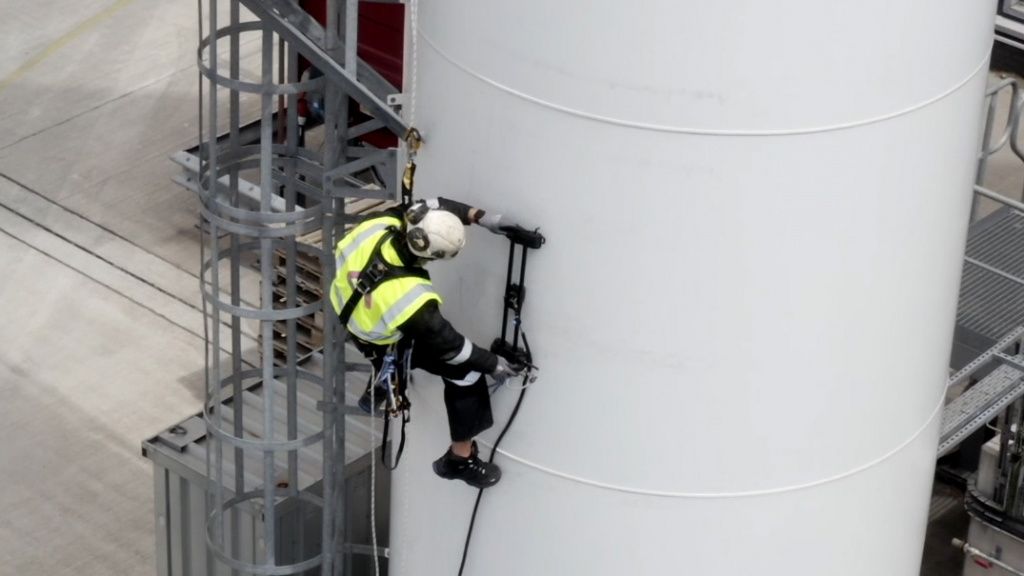

Сканер NDT также может быть сконфигурирован с инспекционными держателями разной длины для покрытия зон с ограниченным доступом. Он разработан с низкопрофильной ручкой, поэтому сканирование между стеллажами для труб не представляет проблемы. Клиенты использовали сканер для картографирования коррозии LYNCS во всех сложных условиях, например, в суровых условиях эксплуатации канатов в морских условиях.

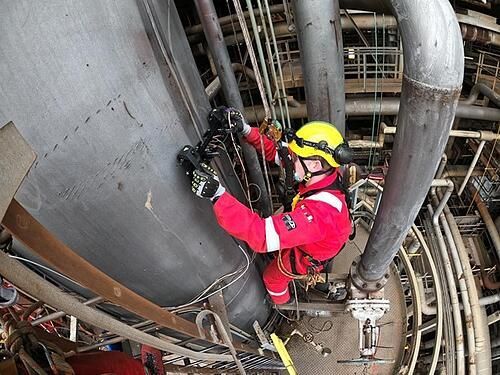

Рис. 4. Фото предоставлено CAN Offshore.
LYNCS для проверки сложной геометрии
Мы понимаем, что в полевых условиях существует много компонентов сложной формы и сложной геометрии, и возможность проверить их все с помощью одного сканера может оказаться сложной задачей. Имея это в виду, Eddyfi Technologies хотела убедиться, что ее решение может работать и со сложными формами. Аксессуар поставляется с четырьмя петлями кронштейна, которые позволяют операторам формировать гибридный многофункциональный сканер для размещения опор труб, приварных муфт, фланцев и т. д.

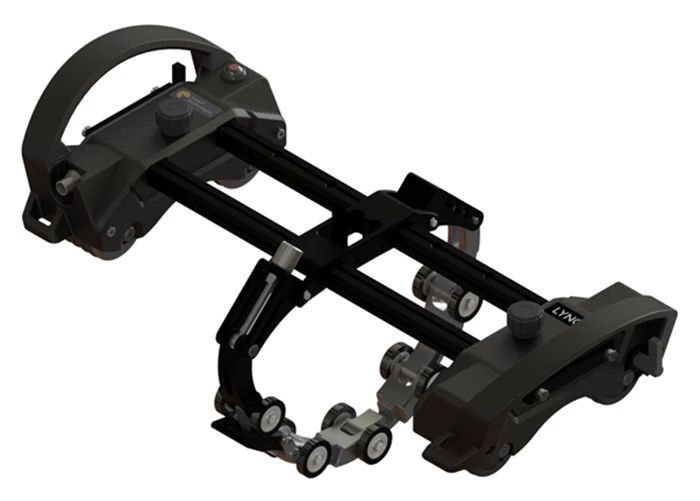

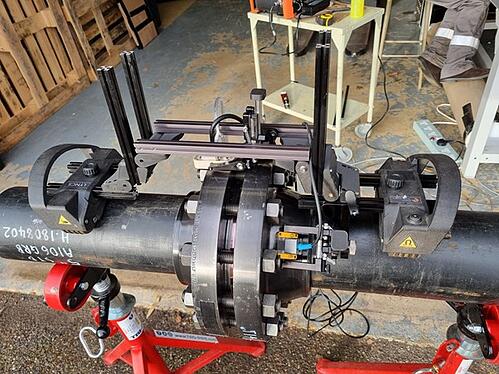

Рис. 5. LYNCS настроен для контроля фланцев в двух точках сканирования

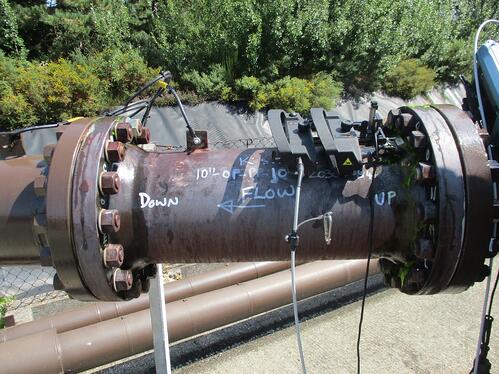

Рис. 6. Система LYNCS, перенастроенная для мест с ограниченным доступом
Рис. 7 TFM для контроля торца фланца
Узнайте подробнее, как LYNCS является экономичным решением для борьбы с коррозией поверхности фланца, здесь.
LYNCS CHAIN для контроля цветных металлов
Несмотря на то, что сканер LYNCS оснащен магнитными захватами, которые помогают зафиксировать размещение преобразователя и его соединение с объектом контроля, Eddyfi Technologies знает, что не все детали являются ферромагнитными. Остается требование проводить контроль цветных, а иногда и пластмассовых трубопроводов. LYNCS CHAIN — это дополнительная опция, которая дает все возможности LYNCS, но при необходимости выступает в качестве дополнительного аксессуара. Применяя сканер LYNCS, пользователи могут одновременно собирать данные PA и TOFD, а путем объединения LYNCS CHAIN с системой можно также контролировать сварные швы из нержавеющей стали и сложные конфигурации. Узнайте, как оптимизировать ультразвуковой контроль полиэтилена высокой плотности (ПЭВП) здесь.
Рис. 8. Контроль компонентов из нержавеющей стали и пластмассы
В отличие от других сканеров, LYNCS CHAIN представляет собой две системы в одной, поскольку он обладает всеми функциями LYNCS для картирования коррозии и контроля сварных швов; цепь просто обеспечивает дополнительную поддержку, когда это необходимо.

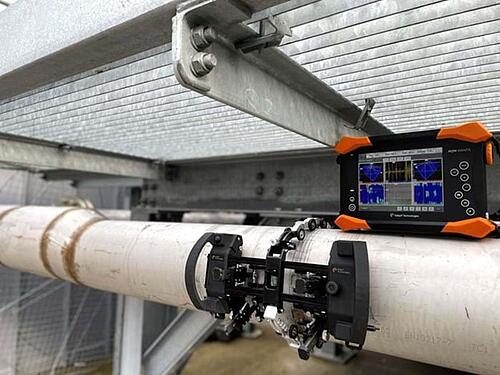

Рис. 9. LYNCS CHAIN расширяет возможности контроля труб из цветных металлов, таких как нержавеющая сталь и ПЭВП.
LYNCS AXIAL для контроля продольных сварных швов
Трубы, сваренные в шов, подвержены усталостному растрескиванию в процессе эксплуатации, а PAUT и метод полного фокусирования (TFM) являются идеальными методами для обнаружения и определения размера этого дефекта до того, как произойдет отказ. LYNCS AXIAL — еще один дополнительный аксессуар, который превращает обычный сканер LYNCS в решение, которое может сканировать кольцевые сварные швы и продольные швы с минимальной реконфигурацией. Благодаря продуманной механической конструкции пользователь может отрегулировать положение держателей, чтобы получить максимальную магнитную адгезию на трубах с наружным диаметром до 75 миллиметров (3 дюйма). LYNCS AXIAL может вмещать шесть датчиков одновременно и имеет инструмент с лазерным наведением, помогающий выполнять прямые линейные сканирования, что позволяет инспектору собирать наиболее надежные данные для клиента и владельцев трубопроводов.

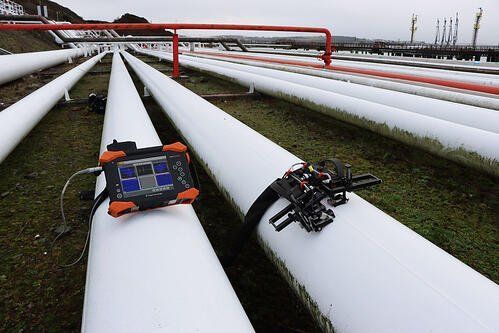

Рис. 10 LYNCS AXIAL для контроля сварных труб
Узнайте, как именно LYNCS обеспечивает контроль продольных сварных швов здесь .
«LYNCS» — все ваши расширенные требования к УЗ-контролю с помощью одного сканера
Универсальность, предлагаемая единственным в своем роде многофункциональным сканером LYNCS NDT, была наглядно продемонстрирована здесь. Eddyfi Technologies с гордостью делится этим решением, предлагая множество конфигураций для широкого спектра применений — без необходимости носить с собой несколько контрольно-измерительных приборов — что значительно сокращает время контроля, обеспечивает легкий доступ и снижает общие затраты. Если этот усовершенствованный ультразвуковой сканер отсутствует в вашем наборе инструментов для неразрушающего контроля, сейчас самое время связаться с нами и оставаться за пределами текущего.
