Анализ химического состава материалов

Спектрометр СПАС-05 для анализа металлов и сплавов

СПАС-05 является оптимальным решением для заказчиков, которым нужны быстрота анализа, высокие технические характеристики, надежность и высокая точность результатов определения полного элементного состава металлопродукции при минимальных затратах на покупку, внедрение и эксплуатацию прибора.

Подробнее

Стоимость указана без НДС.

Оплата по курсу НБРБ на дату проведения платежа.

Спектрометр СПАС-05 для анализа металлов и сплавов

Подробности

Характеристики

Регистрационный номер утвержденного типа СИ РБ

—

РБ 03 11 6944 23

Государственный реестр средств измерений Беларуси

—

Внесен

Размеры, мм

—

690×500×420 мм

Вес, кг

—

50 кг

Страна производства

—

Россия

Гарантия

—

12 месяцев

Все товары бренда ООО "Актив"

СПАС-05 — Оптико-эмиссионный спектрометр для анализа металлов и сплавов

СПАС-05 — это современный оптико-эмиссионный спектрометр с многолетним опытом производства (пятое поколение приборов серии СПАС). Он разработан для точного и быстрого анализа элементного состава чёрных и цветных металлов и сплавов. Прибор оптимально подходит для заводских лабораторий, цехового экспресс-анализа, складов и научных учреждений.

Быстрота анализа, высокие технические характеристики, надёжность и минимальные затраты на покупку и эксплуатацию — главные преимущества СПАС-05.

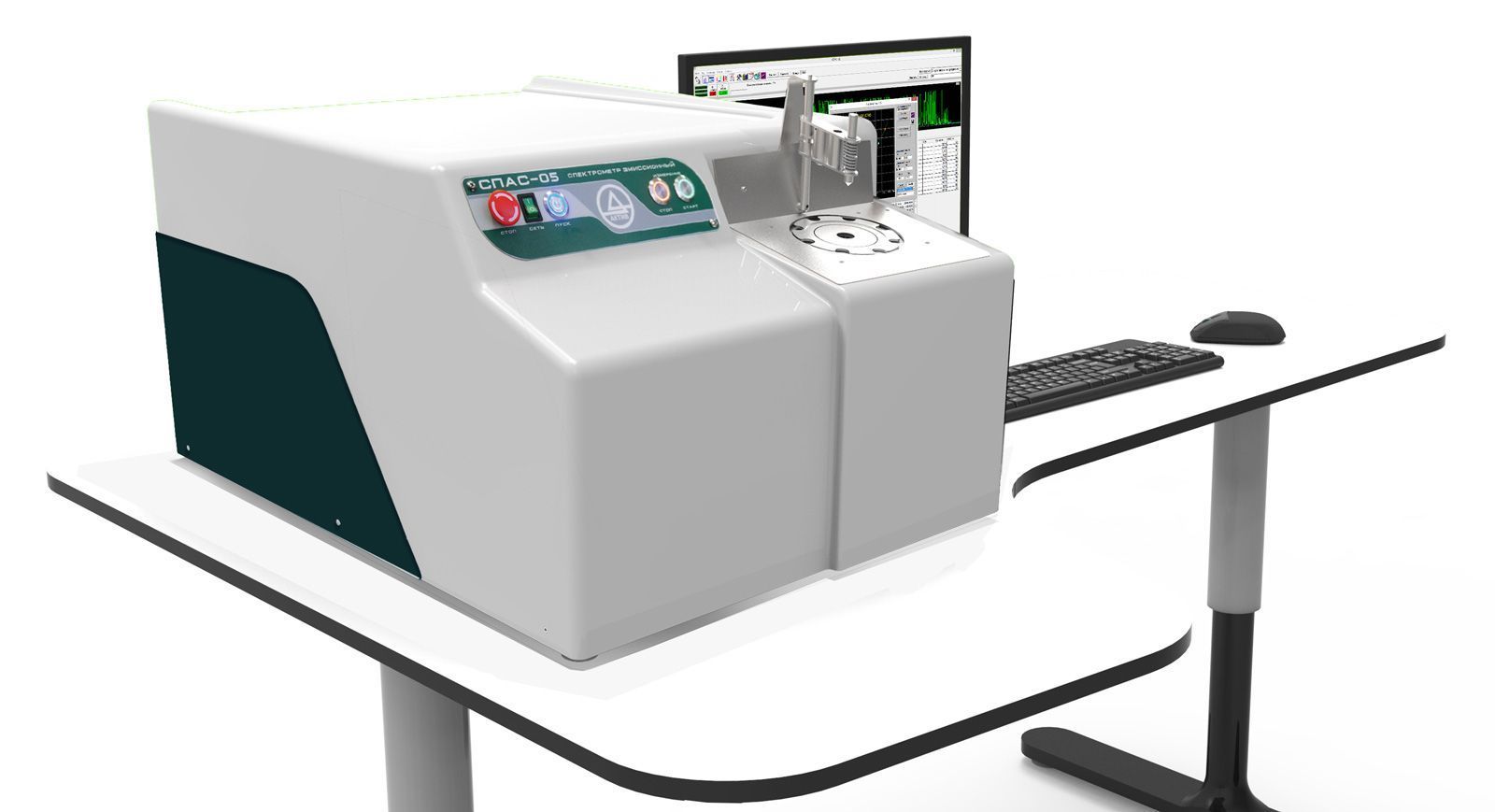

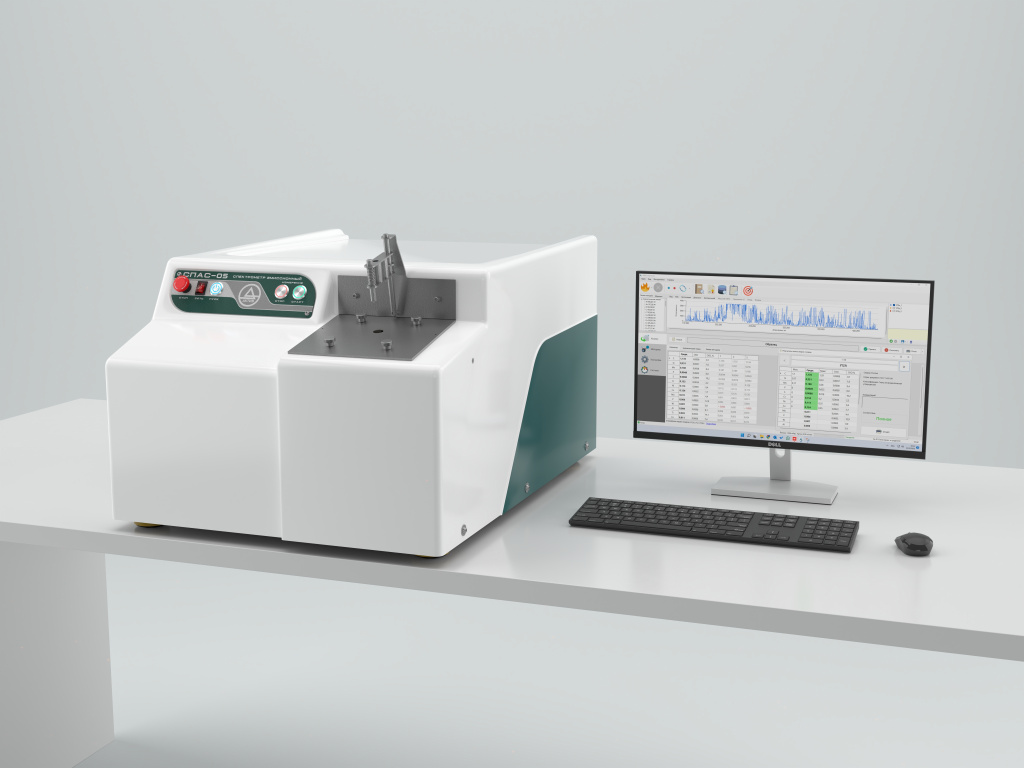

Спектрометр СПАС-05 в лабораторном исполнении

Ключевые преимущества

Анализ любых сплавов — чёрные (стали, чугуны) и цветные на основе Al, Cu, Zn, Ni, Ti, Mg, Co и др.
Высокая точность — превышает требования ГОСТ, подтверждена государственной поверкой
Широкий диапазон концентраций — от 0,0001% до 99,99%
Надёжная термостабилизация (±0,1°C) для стабильной работы в любых условиях
Вакуумная система с дискретным режимом — насос включается всего на 3 минуты в час
Удобное ПО ARKOS с автоматическим определением марки сплава
Низкая стоимость владения — малый расход аргона (1 баллон на ~2000 анализов)
Соответствие ГОСТ и ГосРеестру РФ, Беларуси, Казахстана

Область применения

Заводские лаборатории

Металлургические и машиностроительные предприятия

Цеховой экспресс-анализ

Контроль по ходу плавки

Складская идентификация

Определение марки сплава

Научные и учебные учреждения

Исследования и обучение

Аналитические возможности

СПАС-05 определяет состав любых типов сплавов — как чёрных (все стали и чугуны), так и цветных сплавов на любой основе (Al, Cu, Zn, Ni, Ti, Mg, Co и т.д.).

Точность измерений превышает требования существующих ГОСТов (Российских стандартов средств измерений).

Каждый спектрометр СПАС-05 проходит независимую государственную первичную поверку во ВНИИ метрологии им. Д.И. Менделеева в России и в РУП "БелГим" в Республике Беларусь.

Эти испытания подтверждают высокие метрологические качества спектрометров СПАС-05 и ставят их на один уровень с мировыми лидерами.

Технические особенности основных узлов

Корпус: Композитный материал с низкой теплопроводностью

Великолепная помехозащищённость и повышенная устойчивость к температурным колебаниям;
Защита от воздействий окружающей среды;
Лёгкий доступ при техническом обслуживании.

Оптический блок: Вакуумное исполнение

Лучшие метрологические характеристики среди спектрометров на ПЗС-линейках;
Уменьшение зависимости от температуры окружающей среды;
Новая конструкция полихроматора — устойчива к вибрациям, точная настройка линий, возможность перенастройки.

Искровой штатив: Новая конструкция

Лёгкая и быстрая установка образца;
Быстрый съём крышки для обслуживания электрода;
Замена защитного стекла за 30 секунд, лёгкий доступ к линзе.

Искровой генератор: Новый источник возбуждения

Позволяет выбрать оптимальную конфигурацию для аналитической задачи: высокоэнергетическое обыскривание, искровые режимы с различными параметрами, включая квазидуговой.

Программное обеспечение: ARKOS

Адаптировано под Windows, широкий набор функций: управление газо-вакуумной системой, графическое отображение спектра, экспорт в MS Word/OpenOffice, расчёт концентраций в % и ppm, марочник с возможностью добавления собственных марок, одно- и двухточечная рекалибровка, защита от несанкционированного доступа и создание собственных методик.

Программное обеспечение ARKOS

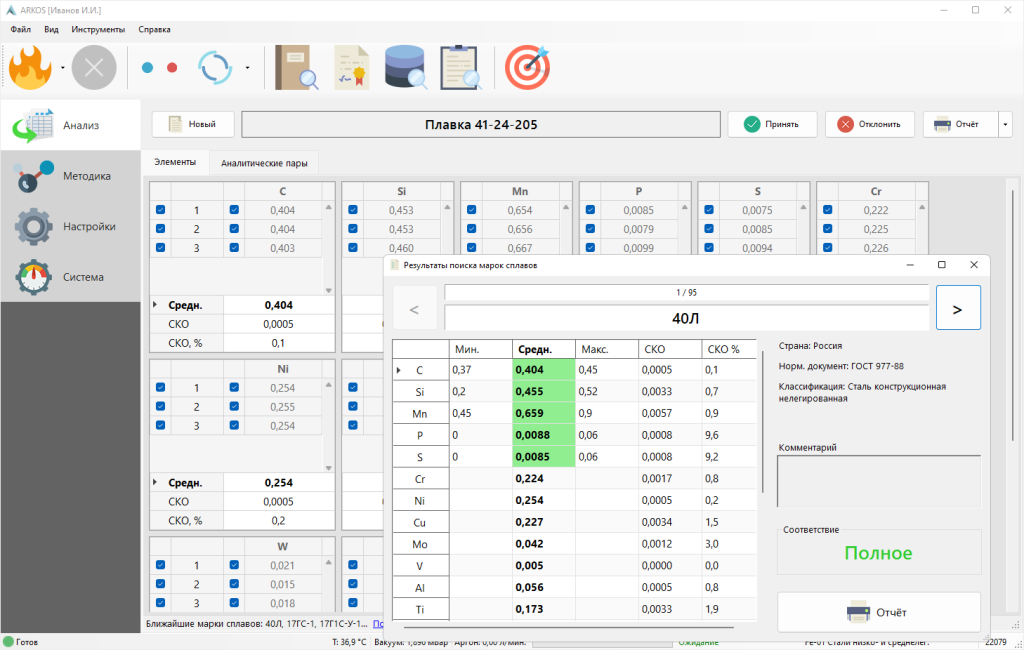

Окно анализа с определением марки

ПО ARKOS специально разработано для спектрометров СПАС-05 и обеспечивает полный контроль прибора и обработку данных. Основные возможности:

Управление газо-вакуумной системой;
Графическое отображение спектра с идентификацией линий;
Экспорт результатов в MS Word, Excel, OpenOffice, PDF;
Автоматическое определение марки сплава по встроенному марочнику (возможно пополнение);
Одноточечная и двухточечная рекалибровка;
Режимы «Лаборант» и «Инженер» для защиты калибровок;
Создание собственных аналитических методик.

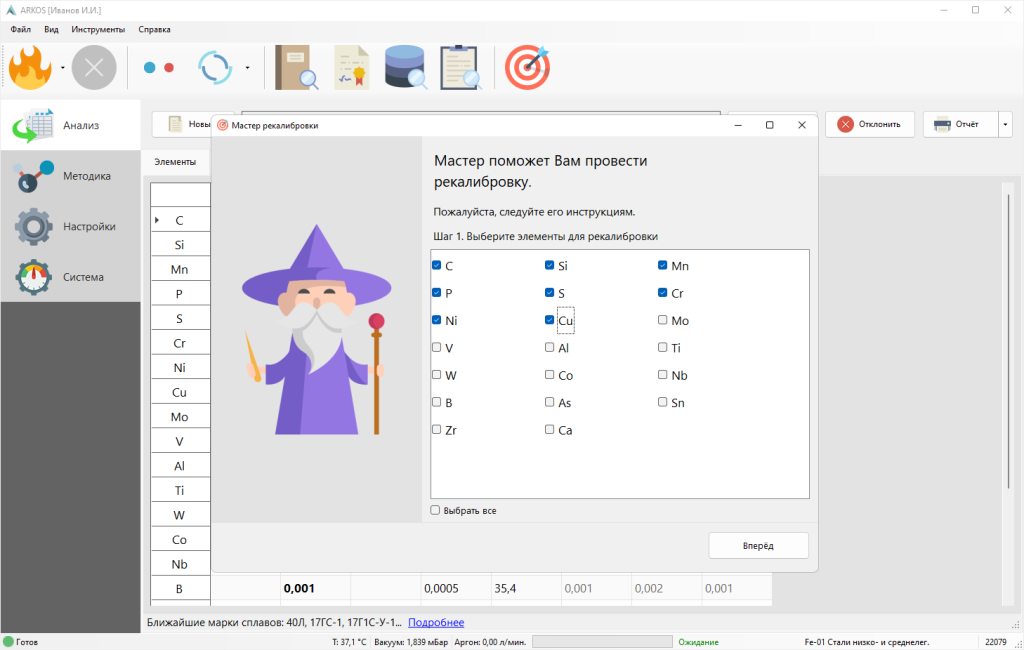

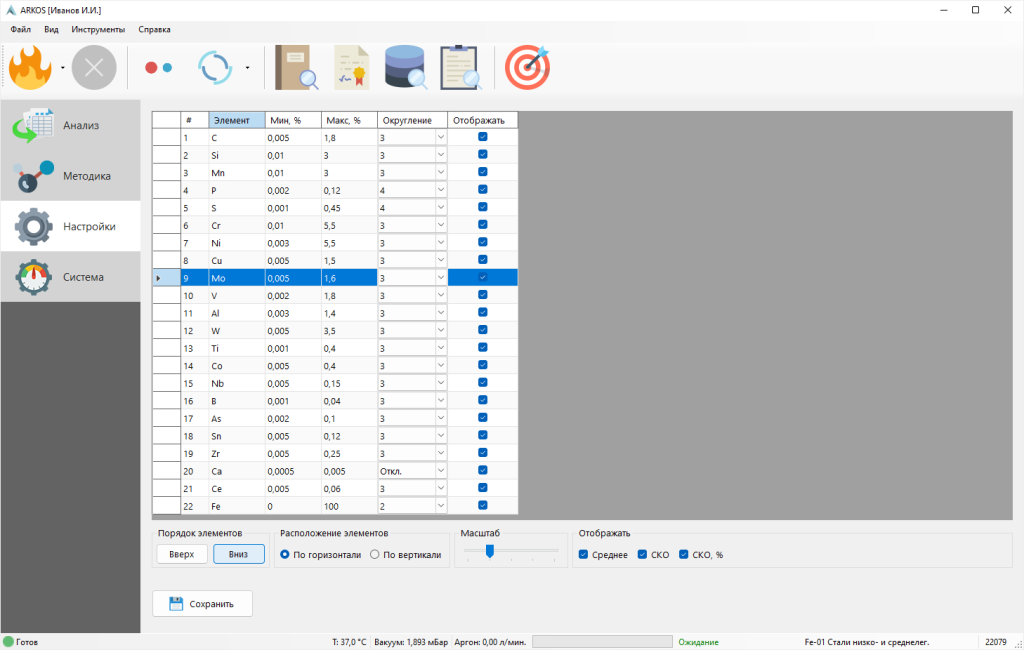

Настройки отображения и режим рекалибровки

Примеры точности анализа

Низколегированная сталь

Элемент	Масс. доля (пасп.), %	Погрешность (пасп.), %	Измеренное значение, %	Разница, %
C	0.088	0.001	0.0902	0.0022
Si	0.135	0.004	0.1344	0.0006
Mn	0.177	0.002	0.1713	0.0057
P	0.0067	0.0004	0.0061	0.0006
S	0.0055	0.0006	0.0049	0.0006
Cr	1.51	0.01	1.507	0.003
Ni	1.87	0.01	1.851	0.019
Cu	0.49	0.003	0.4811	0.0089
Mo	0.049	0.001	0.0518	0.0028
W	0.43	0.01	0.4262	0.0038
Ti	0.027	0.002	0.024	0.003
V	0.121	0.002	0.123	0.002
Al	0.47	0.02	0.458	0.012

Низколегированный чугун

Элемент	Масс. доля (пасп.), %	Погрешность (пасп.), %	Измеренное значение, %	Разница, %
C	2.94	0.02	2.904	0.036
Si	1.5	0.01	1.501	0.001
Mn	0.454	0.004	0.446	0.008
P	0.232	0.004	0.223	0.009
S	0.036	0.01	0.04	0.004
Cr	0.476	0.004	0.4725	0.0035
Ni	0.542	0.004	0.529	0.013
Cu	0.7	0.01	0.68	0.02
Mo	0.406	0.005	0.401	0.005
Ti	0.027	0.001	0.028	0.001
V	0.086	0.001	0.0847	0.0013

Высоколегированная нержавеющая сталь

Элемент	Масс. доля (пасп.), %	Погрешность (пасп.), %	Измеренное значение, %	Разница, %
C	0.038	0.001	0.0367	0.0013
Si	0.65	0.01	0.638	0.012
Mn	2.05	0.02	2	0.05
P	0.0132	0.0005	0.0117	0.0015
S	0.017	0.0007	0.0186	0.0016
Cr	15.01	0.07	15.18	0.17
Ni	12.04	0.05	11.88	0.16
Cu	0.045	0.001	0.0437	0.0013
Mo	0.141	0.004	0.137	0.004
W	0.05	0.001	0.053	0.003
Ti	0.26	0.01	0.271	0.0011
V	0.128	0.006	0.132	0.004
Al	0.01	0.003	0.0118	0.0018

Условия эксплуатации

Температура окружающей среды: 10–35 °С
Атмосферное давление: 84–106,7 кПа (630–800 мм рт. ст.)
Относительная влажность (при 25 °С): не более 80 %
Электропитание: 220⁺²²_-33 В, 50±2 Гц
Аргон высокой чистоты (4.8): не менее 99,998% Ar, O₂ ≤ 0,0002%, N₂ ≤ 0,001%, H₂O ≤ 0,0003%
Расход аргона: 1 баллон (40 л, 200 кгс/см²) на ~2000 измерений

Стол со спектрометром должен устанавливаться на жёстком полу в помещении с низким уровнем вибраций и заземлением.

Эксклюзивные материалы

ЭКСКЛЮЗИВ

Буклет СПАС-05

Подробное описание спектрометра, технические характеристики, области применения и примеры анализов.

Скачать буклет (PDF, 2.5 МБ)

ЭКСКЛЮЗИВ

Описание типа

Описание типа (действительно до 2027 года).

Скачать

ЭКСКЛЮЗИВ

Видеообзор СПАС-05

Демонстрация работы спектрометра, интерфейса ПО и процесса анализа.

Технические характеристики

Оптическая система

СхемаПашена-Рунге

Спектральный диапазон174–450 нм

ДетекторыПЗС-линейки

ТермостабилизацияАктивная, точность ±0,1°C

Источник возбуждения

ТипНизковольтная униполярная искра в аргоне

УправлениеКомпьютерный контроль частоты, напряжения, энергии

Вакуумная система

НасосДискретный режим (3 мин/час), защита от масляного тумана

Контроль средыАвтоматическое поддержание вакуума

Система управления

Встроенный компьютерДа, ОС Windows 10

МониторFull HD, сенсорный опционально

ИнтерфейсыUSB, Ethernet, Wi-Fi

Габариты и вес

Размеры (Д×Ш×В)690×500×420 мм

Вес50 кг

Условия эксплуатации

Температура10–35°C

Влажность≤80% (без конденсации)

Электропитание220 В, 50 Гц

Расход аргона~2000 анализов на баллон 40 л

Документация и загрузки

Руководство пользователя Технические характеристики Сертификат поверки Брошюра по применению
