Ignite™ — это передовая цифровая платформа для вихретокового контроля с использованием фазированных решеток (ECA), которая объединяет сбор данных, анализ и автоматизацию в едином решении для поверхностного контроля.
Ignite™ — Цифровая платформа вихретокового контроля (ECA) для автоматизированных и ручных инспекций
Ignite™ — это передовая цифровая платформа для вихретокового контроля с использованием фазированных решеток (ECA), которая объединяет сбор данных, анализ и автоматизацию в едином решении для поверхностного контроля. Компактная, легкая и готовая к работе с роботами, платформа Ignite помогает командам стандартизировать процедуры, повышать повторяемость результатов и плавно переходить от ручного контроля к автоматизированным производственным процессам.
Открытая по своей архитектуре, система легко интегрируется в существующие рабочие процессы контроля, производства и обеспечения качества, обеспечивая быстрые и достоверные результаты инспекций.

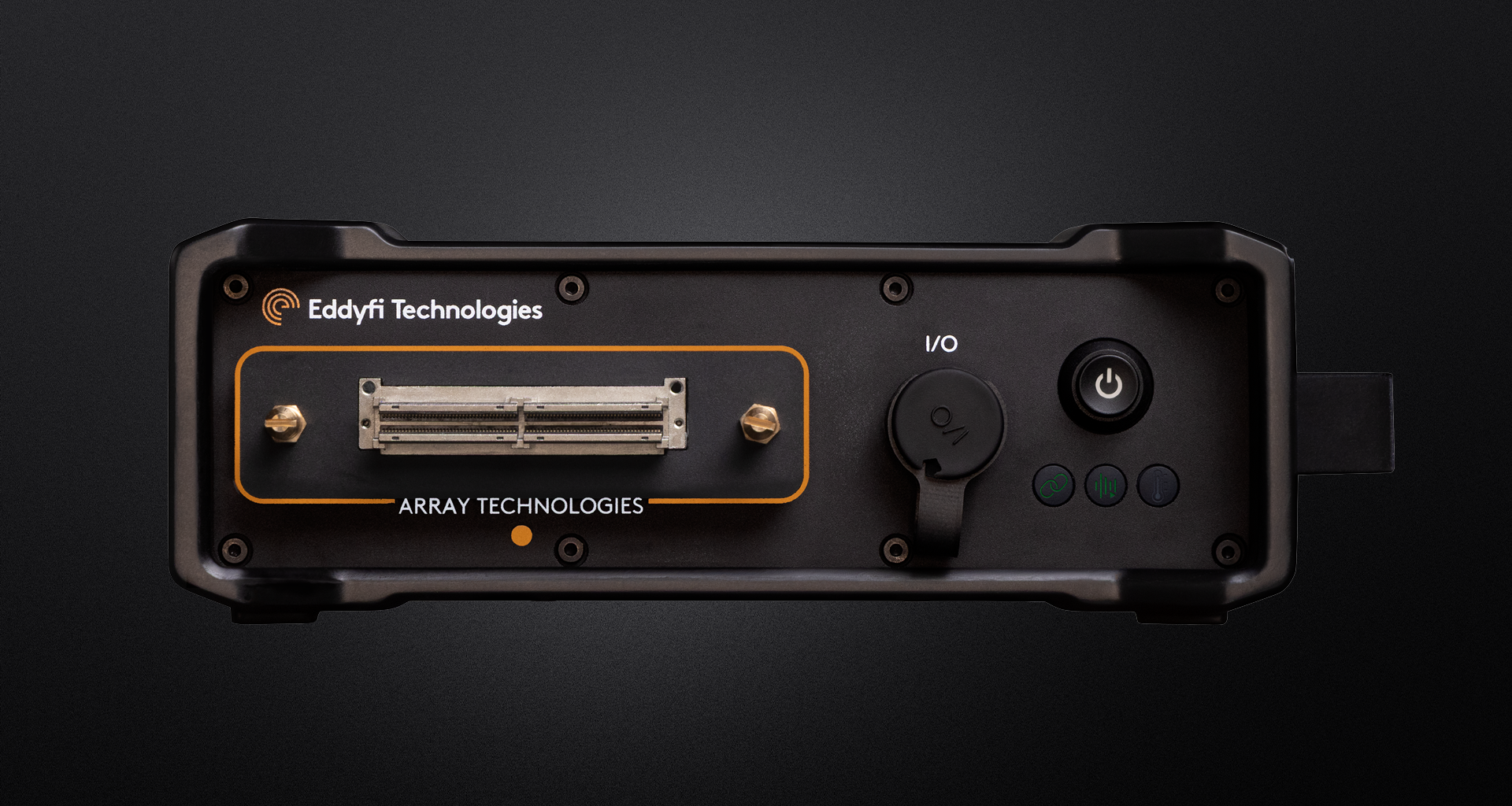

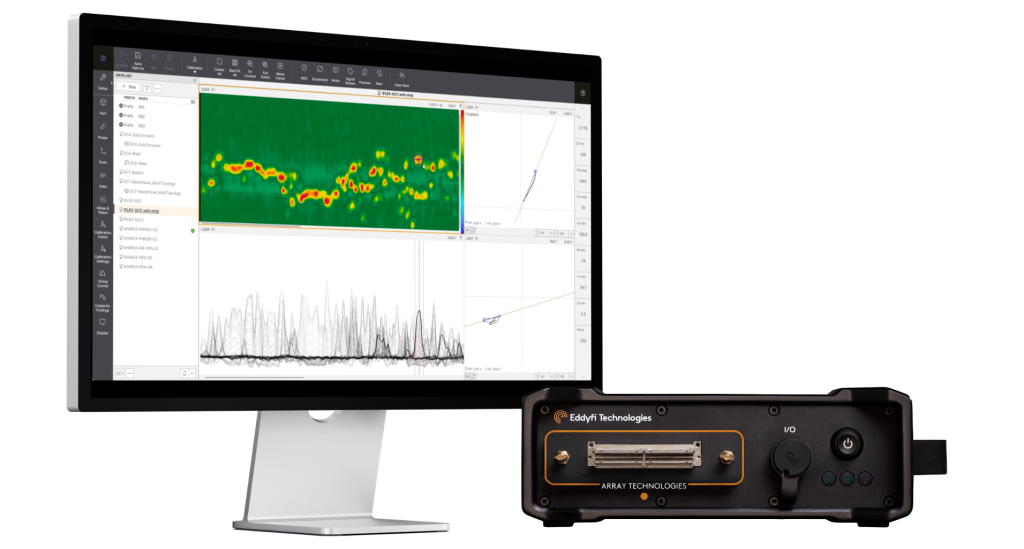

Компактный прибор Ignite в связке с интуитивно понятным программным обеспечением Magnifi Ignite
Ключевые преимущества
- Компактность и малый вес, созданные специально для задач поверхностного ECA-контроля.
- 8 входов для высокоскоростного контроля и мультиплексирования больших матриц датчиков.
- Масштабируемость: плавный переход от ручного к полностью автоматизированному контролю.
- Готовность к роботизации: расширенные цифровые входы/выходы и сигнализация о дефектах в реальном времени.
- Технология QuickLink: разъем со встроенной памятью для хранения файлов настроек и процедур непосредственно в датчике.
- Открытый экспорт данных для бесшовной интеграции результатов в ваши собственные системы качества.
- Система проверки производительности (SPV) для уверенности в заводской точности прибора прямо на объекте.
- Поддержка экосистемой Eddyfi: проверенные решения ECA и улучшенное программное обеспечение Magnifi.
Особенности и возможности
При весе всего 2,9 кг (6,3 фунта) прибор легко переносить на производство, монтировать на гусеничные сканеры или интегрировать в роботизированные системы. Благодаря 8 входам, широкому диапазону частот и работе при температурах до 50°C, Ignite обеспечивает покрытие и гибкость, необходимые для инспекции больших площадей за минимальное время.
- До 64, 128 или 256 каналов (с возможностью модернизации);
- Поддержка матричных датчиков с количеством элементов до 128;
- Рабочий диапазон частот: от 5 Гц до 7 МГц;
- Скорость сбора данных: до 50 000 выборок в секунду.
Будь то интеграция в роботизированную ячейку, производственную линию или специализированную систему контроля, Ignite разработан для бесшовной встраиваемости в ваш рабочий процесс. Связь в реальном времени с роботами, ПЛК и периферийным оборудованием обеспечивает высокоскоростной контроль без замедления производства.
- Комплексные цифровые входы/выходы: 10 входов, 6 выходов и 4 тревоги в реальном времени;
- Фильтрация сигналов и сигнализация о дефектах в реальном времени;
- Прямая интеграция с программируемыми логическими контроллерами (ПЛК);
- Возможность круглосуточной работы (24/7) без участия оператора.
Ignite — первый прибор ECA, оснащенный функцией проверки производительности системы (System Performance Verification, SPV). Она позволяет пользователям проверить работоспособность прибора за считанные минуты прямо на объекте. Просто подключите инструмент SPV, следуйте пошаговому руководству и получите отчет с отметкой времени о прохождении/непрохождении проверки. Запускайте SPV так часто, как это необходимо, чтобы подтвердить корректную работу системы между официальными калибровками.
Разъемы QuickLink хранят файлы настроек, процедуры контроля и сопроводительную документацию непосредственно в датчике. Подключите датчик, и все необходимое для инспекции станет доступно мгновенно, что сокращает время настройки и сводит к минимуму риск использования неверной процедуры. Существующие датчики ECA от Eddyfi остаются полностью совместимыми с Ignite.
Области применения
- Контроль турбинных дисков, лопаток и вращающихся компонентов;
- Инспекция композитных баллонов высокого давления (COPV);
- Обнаружение поверхностных трещин на критически важных аэрокосмических и производственных деталях;
- Вихретоковый контроль сварных швов (орбитальная сварка, сварка сопротивлением ERW, сварка трением с перемешиванием, двусторонняя дуговая сварка под флюсом DSAW и др.);
- Системы контроля на базе гусеничных роботов (кроулеров);
- Сложные задачи контроля с использованием специализированных датчиков ECA.
Программное обеспечение
Magnifi Ignite — Мощность ECA, доступная каждому

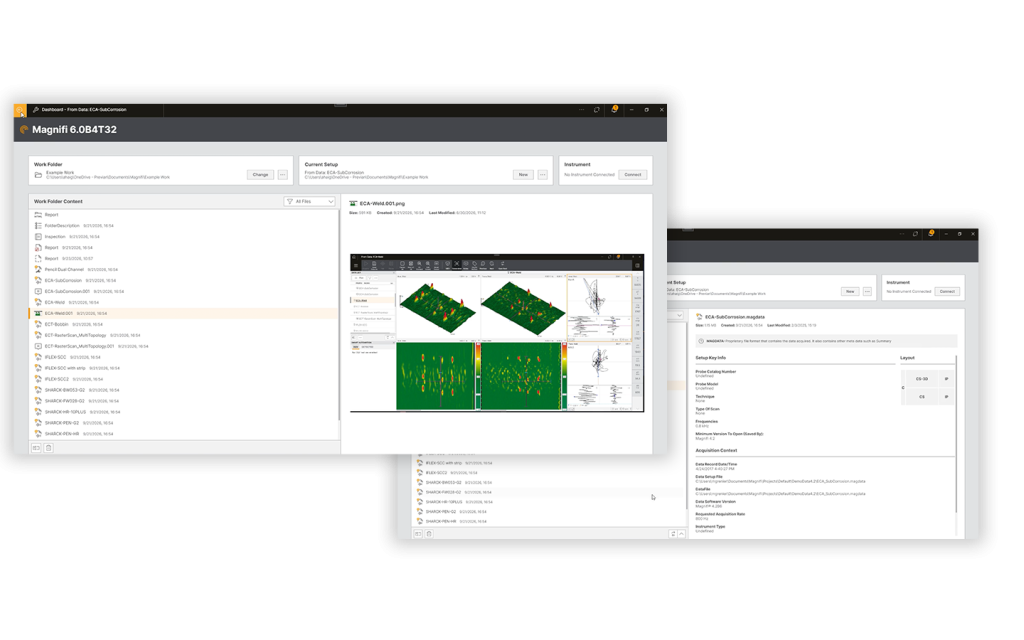

Интуитивно понятный интерфейс Magnifi Ignite
ПО Magnifi Ignite разработано для того, чтобы пользователи могли начать работу максимально быстро. Обновленный интерфейс, основанный на мощной платформе Magnifi, размещает часто используемые инструменты в зоне легкого доступа, снижая требования к обучению и упрощая проведение сложного ECA-контроля.
Встроенные функции автоматизации, такие как калибровка одной кнопкой, фильтрация в реальном времени и мгновенная сигнализация о дефектах, помогают ускорить инспекции, одновременно снижая нагрузку на оператора.
Magnifi Control — Создан для непрерывной работы

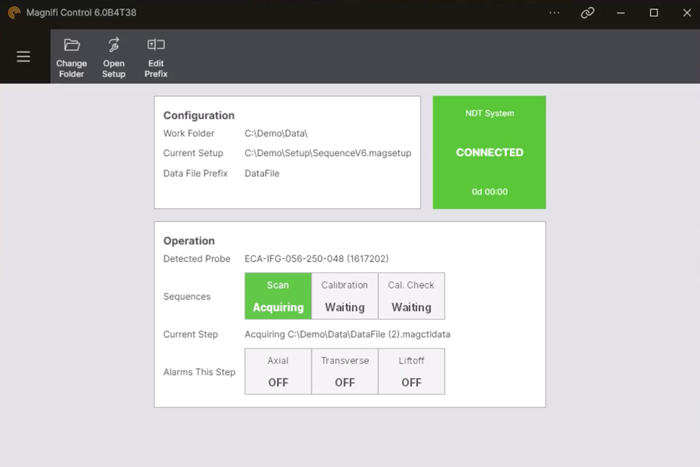

Magnifi Control для интеграции с ПЛК
Для автоматизированных сред Magnifi Control предоставляет оптимизированный движок сбора данных, разработанный для надежной круглосуточной работы (24/7). Он напрямую взаимодействует с ПЛК и производственными системами, обеспечивая стабильность, необходимую для инспекционных процессов без участия оператора.
Эксклюзивный контент и поддержка
Программа успеха клиента (Customer Success Program)
Когда работа не останавливается, ваше оборудование тоже не должно простаивать. Программа успеха клиента от Eddyfi Technologies разработана для того, чтобы прибор Ignite оставался откалиброванным, защищенным и готовым к работе долгое время после развертывания.
- Приоритетная техническая поддержка с временем первого ответа 4 часа и доступом 24/5;
- Ежегодная калибровка прибора (с опцией отчета "как найдено, так и оставлено");
- Быстрые проверки калибровки по требованию с помощью инструмента SPV;
- Полный доступ к экспертной помощи для настройки приложений, анализа данных и интерпретации сигналов;
- Онлайн-сертификаты обучения через Eddyfi Academy;
- Покрытие случайных повреждений и расширенные гарантийные опции;
- Услуга восстановления (refurbishment) после калибровки, чтобы прибор выглядел и работал как новый.
Технические характеристики
Параметры прибора
Интерфейсы и подключения
Параметры вихретокового массива (ECA)
До 256 каналов: 2 частоты
3 - 5 МГц: 18 Вpp
5 - 7 МГц: 16 Вpp
