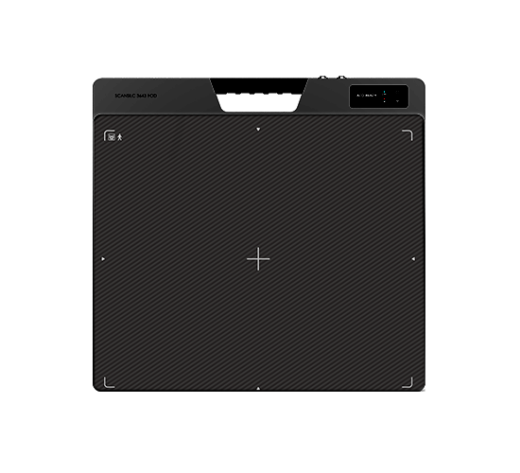

Промышленный детектор с большой эффективной зоной EXT 3643S

Стоимость указана без НДС. Цена включает лицензию на программное обеспечение NDT Pro.

Оплата по курсу НБРБ на дату проведения платежа.

Промышленный детектор с большой эффективной зоной EXT 3643S - мощная безграничная производительность в вашем распоряжении. Отсутствие расходных материалов (радиографической пленки, химии и оборудования для проявки и хранения снимков) - снижение времени и затрат на контроль.

Подробности

Характеристики

Все товары бренда DRTECH

EXT 3643S – Промышленный детектор с большой эффективной зоной. Мощная безграничная производительность в вашем распоряжении

EXT 3643S – промышленный детектор для NDT и EOD с большой активной областью

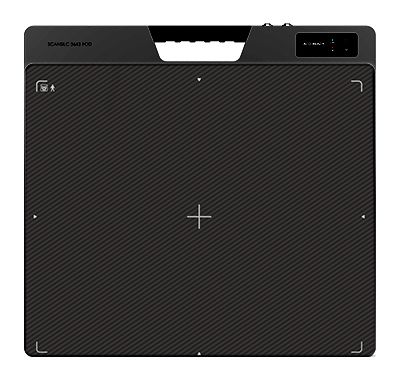

EXT 3643S — это флагманский промышленный цифровой детектор на основе аморфного кремния (a-Si) от компании DRTECH, предназначенный для неразрушающего контроля (NDT) и обнаружения взрывоопасных предметов (EOD). Благодаря огромной активной зоне 430×358 мм и сверхтонкой рамке всего 20 мм, он позволяет за один снимок перекрывать максимальную площадь, экономя время и ресурсы. Высокое разрешение, прочность IP67 и интеллектуальное ПО NDPro™ делают его идеальным выбором для самых требовательных задач.

Сочетание гигантского поля зрения, исключительной детализации и возможности горячей замены аккумуляторов обеспечивает безостановочную работу и непревзойденную производительность в полевых условиях.

Ключевые преимущества

Высокое разрешение, высокое качество изображения – шаг пикселя 140 мкм, матрица 3072×2560, 16 бит
Большое поле зрения – активная область 430×358 мм, ширина рамки всего 20 мм
Прочная конструкция и портативное решение – цельнометаллический ударопрочный корпус, масса от 4,4 кг
Горячая замена и двойной аккумулятор – замена батареи без выключения питания
Стабильный беспроводной интерфейс – двухдиапазонный Wi-Fi (2,4/5 ГГц) и Gigabit Ethernet
Быстрый рабочий процесс – интуитивное ПО NDPro™, OLED-дисплей для контроля состояния

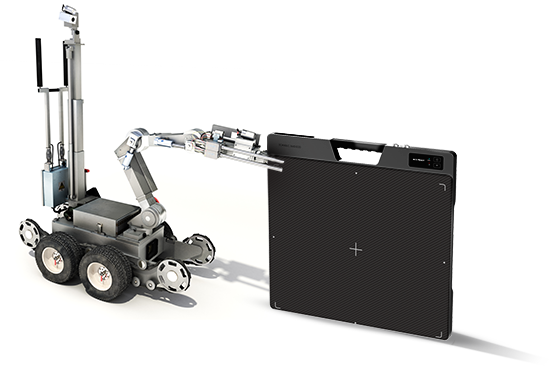

Оптимизирован для NDT и EOD. Передовая конструкция

Большое поле зрения: 430×358 мм

Огромная активная область позволяет контролировать крупные объекты за минимальное количество экспозиций, сокращая общее время инспекции.

Ширина тонкой рамки: 20 мм

Минимальные отступы упрощают мозаичную съёмку и обеспечивают почти бесшовное соединение изображений при контроле больших поверхностей.

Устойчивая к падениям цельная конструкция

Монолитный алюминиевый корпус выдерживает жёсткие условия эксплуатации на промышленных объектах и при транспортировке.

Различные варианты защиты: 4,4 кг / 6,8 кг (с доп. экраном)

Выбирайте облегчённую версию для максимальной мобильности или усиленную модель с дополнительной защитой для работы в особо тяжёлых условиях.

Чрезвычайная долговечность для промышленной среды

Защита от воды и пыли IP67

Полная пылезащита и защита от кратковременного (до 30 мин) погружения в воду на глубину 1 м. Детектор готов к работе под дождём и в запылённых цехах.

Стабильная рабочая температура

Специальная конструкция и ПО обеспечивают стабильную работу без ухудшения качества изображения при перепадах температур в широком диапазоне.

Широкий диапазон энергий

Модель EXT 3643S работает с рентгеновскими аппаратами до 150 кВ, а версия EXT 3643SH – до 350 кВ, перекрывая практически все задачи промышленной радиографии.

Высокое разрешение. Высокое качество изображения

Шаг пикселя: 140 мкм

Оптимальный баланс между размером поля зрения и детализацией – выявляйте дефекты размером до долей миллиметра.

Разрешение: 3072 × 2560 (7,8 Мп)

Высокая чёткость позволяет уверенно распознавать поры, трещины, включения и другие неоднородности.

TRU16bit: 16-битное АЦП

Широкий динамический диапазон (65536 градаций яркости) обеспечивает отличную видимость как тонких, так и толстых участков объекта на одном снимке.

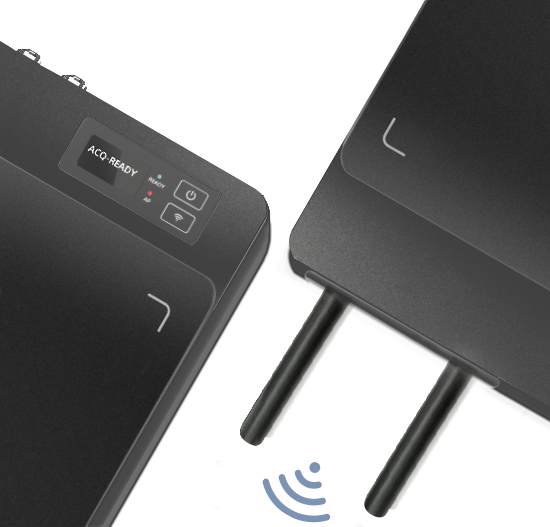

Портативное решение для простоты эксплуатации

Горячая замена и двойной аккумулятор

Аккумулятор можно заменить без выключения детектора – работа не прерывается. Два аккумулятора обеспечивают многочасовую непрерывную инспекцию.

Стабильный проводной/беспроводной интерфейс

Высокоскоростной Gigabit Ethernet и двухдиапазонный Wi-Fi (2,4 ГГц/5 ГГц) гарантируют надёжную передачу данных даже в сложной электромагнитной обстановке.

OLED-дисплей

Встроенный дисплей отображает статус подключения, текущий режим, уровень заряда батарей и состояние детектора – вся информация всегда перед глазами.

Программное обеспечение NDPro™

NDPro™ — это специализированное ПО, разработанное DRTECH для неразрушающего контроля. Оно объединяет все необходимые функции: настройку съёмки, обработку изображений, измерение дефектов, создание отчётов.

Интуитивный интерфейс позволяет быстро освоить программу как новичкам, так и экспертам. NDPro™ автоматически оптимизирует параметры под выбранный объект и поддерживает работу с большими массивами данных.

Технические характеристики

Детектор и сенсор

МодельEXT 3643S / EXT 3643SH

Технологияa-Si (аморфный кремний) с прямым захватом

Активная область430 × 358 мм

Размер пикселя140 мкм

Пиксельная матрица3072 × 2560

Разрядность АЦП16 бит (TRU16bit)

Ширина рамки20 мм

Условия эксплуатации

Диапазон энергийEXT 3643S: до 150 кВ / EXT 3643SH: до 350 кВ

Степень защитыIP67 (пыле- и влагозащита)

Рабочая температураот -10°C до +50°C

Относительная влажность10–90% без конденсации

Физические параметры

Габариты (Ш×В×Г)465 × 438,5 × 20 мм

Масса4,4 кг (базовая) / 6,8 кг (с доп. экраном)

Материал корпусаАлюминий, ударопрочная конструкция

Креплениестандартное резьбовое (1/4") для штатива

Интерфейсы и ПО

ПодключениеGigabit Ethernet, двухдиапазонный Wi-Fi (2,4/5 ГГц)

Питаниедвойной аккумулятор, горячая замена

Программное обеспечениеNDPro™ (в комплекте)

Поддерживаемые ОСWindows 10/11 (64-bit)

ДисплейOLED, отображение статуса

Соответствие стандартам

EN 61000-6-2, EN 61000-6-4, IEC 61010-1, CE, FCC часть 15, RoHS.

Дополнительные материалы

Для получения более подробной информации о детекторе EXT 3643S, версии EXT 3643SH и программном обеспечении NDPro™ скачайте брошюры или свяжитесь с нами.

Брошюра EXT 3643S (PDF) Руководство NDPro™ Запросить консультацию
