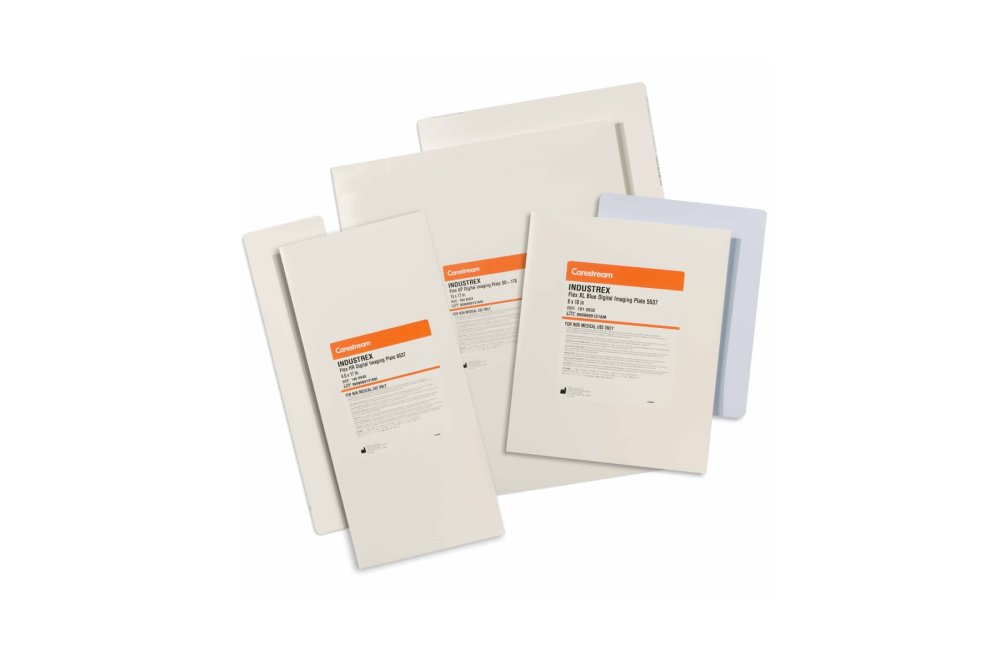

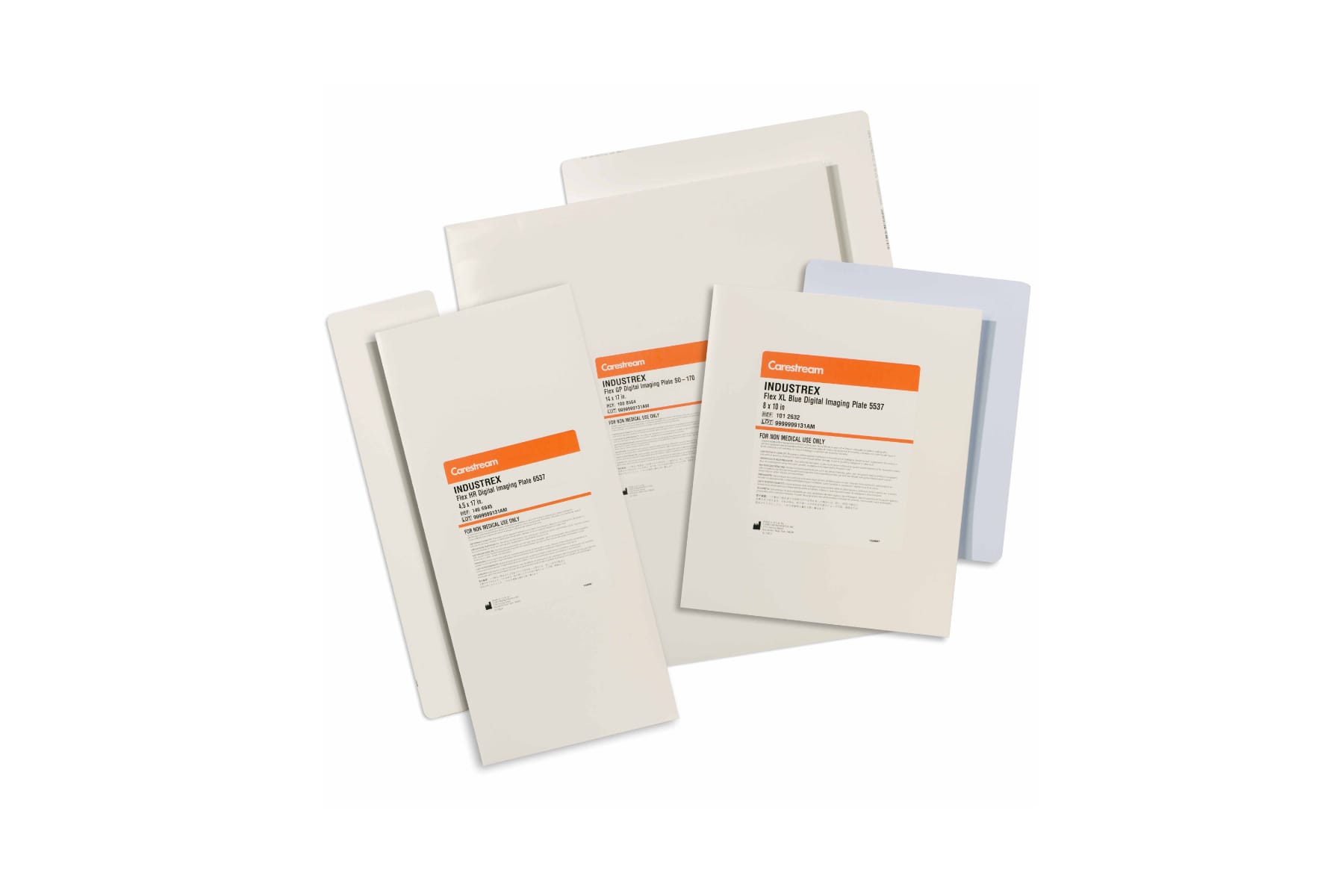

Запоминающие пластины CARESTREAM INDUSTREX Digital
INDUSTREX Digital Imaging Plates (IP) — это запоминающие пластины, предназначенные для компьютерной радиографии (CR) в неразрушающем контроле. В основе пластин лежат фотостимулируемые люминофоры, которые захватывают и сохраняют скрытое изображение, пропорциональное экспозиции ионизирующего излучения. Считывание происходит при сканировании красным лазером, стимулирующим эмиссию синего света (фотостимулированная люминесценция).
Пластины могут загружаться в гибкие или жёсткие кассеты и использоваться с металлическими усиливающими экранами. Они сочетают гибкость рентгеновской плёнки без необходимости химико-фотографической обработки, позволяя получать и анализировать изображения быстро и легко — как в полевых условиях, так и в лаборатории. Изображения можно оптимизировать, хранить и передавать в цифровом формате. Пластины полностью совместимы с системами компьютерной радиографии INDUSTREX CR Systems.
Ключевое преимущество: Сертификация BAM для систем HPX-PRO и HPX-1 Plus с пластинами XL Blue и HR-PRO/HR, соответствие высшему классу CR систем по EN 14784‑1 и ASTM E2446.
Ключевые особенности
- Гибкость — пластины можно изгибать вокруг труб и криволинейных поверхностей (радиус до 1 дюйма).
- Высокая резкость — лучшее разрешение, чем у высокоскоростных плёнок; модернизированные HR и XL Blue обеспечивают превосходную MTF.
- Многоразовость — сотни и тысячи циклов «экспозиция/считывание/стирание» при правильном обращении.
- Портативность — цифровая система INDUSTREX позволяет проводить контроль в удалённых зонах.
- Эффективность — требуют меньшей дозы облучения, чем плёнка, и обеспечивают быстрый доступ к изображению.
- Сертификация — BAM-сертифицированные комплекты (системы HPX-PRO/HPX-1 Plus с соответствующими пластинами).
Рекомендуемые применения
Типовые задачи неразрушающего контроля
Пластины INDUSTREX доступны в различных размерах и предназначены для широкого круга применений:
- Контроль отливок и сварных соединений
- Эрозия и коррозия (включая CUI)
- Инспекция трубопроводов
- Контроль военной техники и боеприпасов
Модельный ряд и физические характеристики
Типы пластин (цвет активного слоя)
Flex GPОбщего назначения
Flex HRВысокое разрешение
Flex HR-PROПовышенная механическая прочность (ламинат PET)
Flex XL BlueСверхвысокое разрешение, синий активный слой
Номинальная толщина слоёв (мкм)
XL BlueОбщая 436, покрытие 41, люминофор 60, подложка 254, бэкинг 18
HRОбщая 436, покрытие 41, люминофор 60, подложка 254, бэкинг 18
HR-PROОбщая 443, покрытие 111, люминофор 60, подложка 254, бэкинг 18
GPОбщая 584, покрытие 112, люминофор 290, подложка 254, бэкинг 29
Структура пластины: слой люминофора (BaFBr/I:Eu²⁺) на полиэфирной подложке 10 mil (254 мкм), защитное покрытие, чёрная поликарбонатная подложка для анти-halation эффекта и контроля сворачивания.
Технические характеристики качества изображения
Резкость (MTF)
Резкость характеризуется функцией передачи модуляции (MTF). Пластины HR и XL Blue обеспечивают улучшенную резкость по сравнению со стандартными GP, что особенно важно для выявления мелких дефектов.
Удержание сигнала (fading)
Накопленная энергия в люминофоре со временем спадает — эффект исчезновения изображения. При комнатной температуре пластины сохраняют более 75% сигнала через 4 дня после экспозиции (120 кВ, по ASTM E2445). Для критических применений с интервалом > нескольких часов рекомендуется увеличить дозу или жёстко выдерживать постоянное время экспозиции/считывания.
Чувствительность к рассеянному излучению
Пластины чувствительны к низкоэнергетическому рассеянному излучению. При энергиях >100 кВ обязательно использование свинцовых экранов для оптимального качества изображения.
Условия эксплуатации и обслуживания
Температурные режимы
Рабочий диапазон-5 … +30 °C (23…86 °F)
Кратковременное понижениеБез последствий (несколько часов)
Изгиб при высоких TНе превышать 65 °C (149 °F) — риск трещин люминофора
Выше 100 °CПовреждение люминофора (вздутия, коробление)
Обращение и очистка
Внимание!Не использовать воду, изопропиловый спирт и чистящие средства на его основе.
РекомендованоCARESTREAM Screen Cleaner (CAT No. 845-4977)
Метод очисткиСалфетка без ворса, слегка смоченная очистителем; вытирать насухо; не оставлять сохнуть на воздухе.
Ограничения и рекомендации
Резка пластинНе рекомендуется — нарушается герметизация краёв, пластина становится чувствительна к влаге.
Чувствительность к влагеЛюминофор разрушается при контакте с водой (жидкость/пар), выделяется йод, вызывающий потерю скорости и артефакты.
Периодичность осмотраЕженедельно проверять на износ, чистить при необходимости. Заменять при явных признаках износа.
Важно: Обработку пластин между экспозицией и считыванием, а также работу CR-системы проводить в затемнённом помещении без световых засветок. Даже незначительный рассеянный свет может ухудшить результат. Используйте нитриловые или латексные перчатки, держите пластины за чёрную сторону и края, избегая касания активной (белой/синей) стороны.
Утилизация и экологическая безопасность
Из-за содержания бария отработанные пластины могут классифицироваться как опасные отходы. Для получения информации об утилизации или вторичной переработке обращайтесь к местным органам власти.
Паспорт безопасности материала (AIS/SDS) доступен на сайте www.carestream.com в разделе Support → Safety Data Sheets.
Сертификационные данные:
• BAM-сертификация: система HPX-PRO Portable с пластинами Flex XL Blue и HR-PRO.
• BAM-сертификация: система HPX-1 Plus с пластинами Flex XL Blue и Flex HR.
• Соответствие требованиям EN 14784‑1, ASTM E2446 (наивысший класс CR систем).
• BAM-сертификация: система HPX-PRO Portable с пластинами Flex XL Blue и HR-PRO.
• BAM-сертификация: система HPX-1 Plus с пластинами Flex XL Blue и Flex HR.
• Соответствие требованиям EN 14784‑1, ASTM E2446 (наивысший класс CR систем).
© Carestream Health, Inc. / Поставка в Беларусь: компания НДТ-Решения
