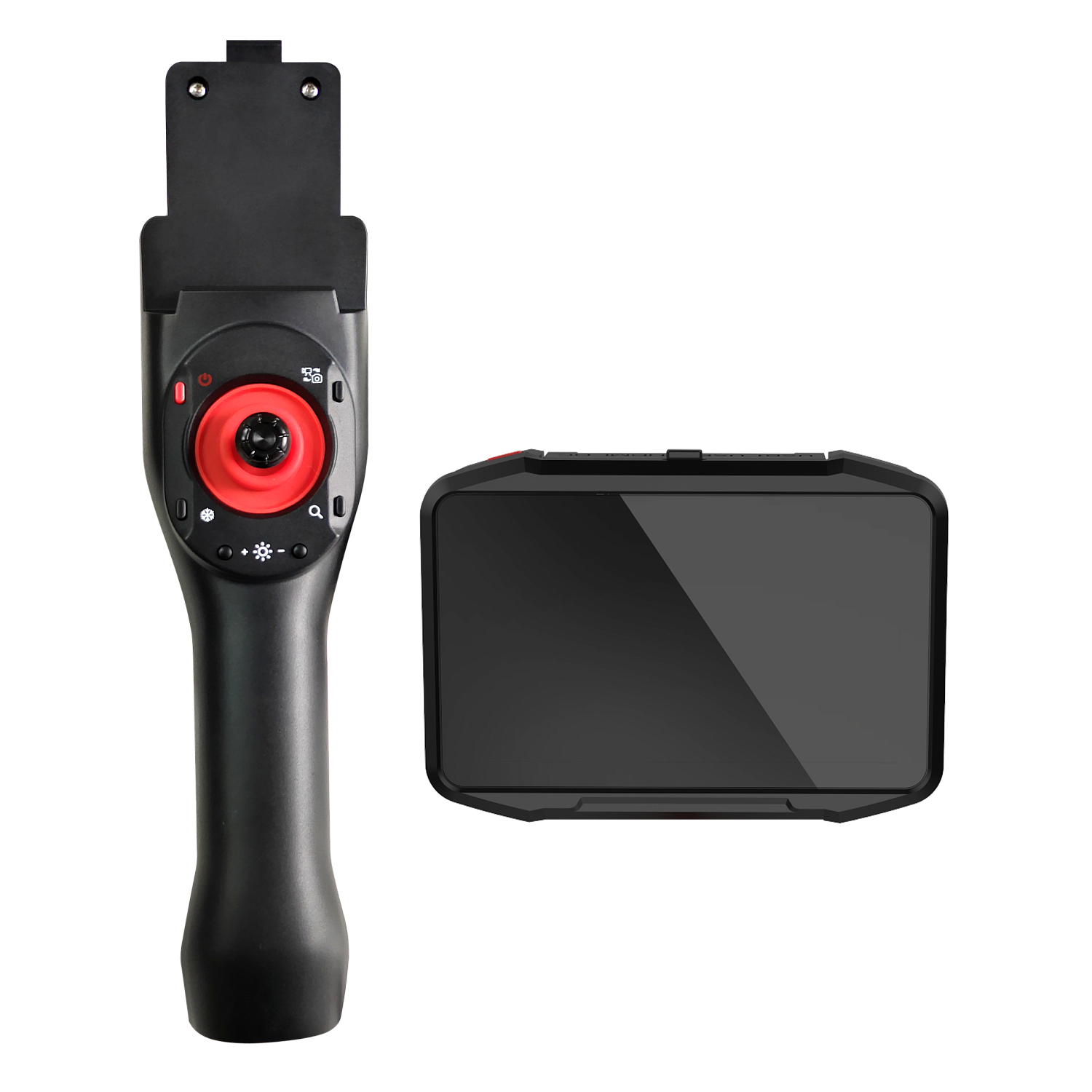

Промышленный видеоэндоскоп Coantec X3

Стоимость указана без НДС.

Оплата по курсу НБРБ на дату проведения платежа.

Серия X3 — это высокопроизводительные многоцелевые промышленные видеоэндоскопы с механическим управлением, разработанные независимой компанией Coantec.

Подробности

Характеристики

Страна производства

—

Китай

Гарантия

—

12 месяцев

Все товары бренда Coantec Ltd.

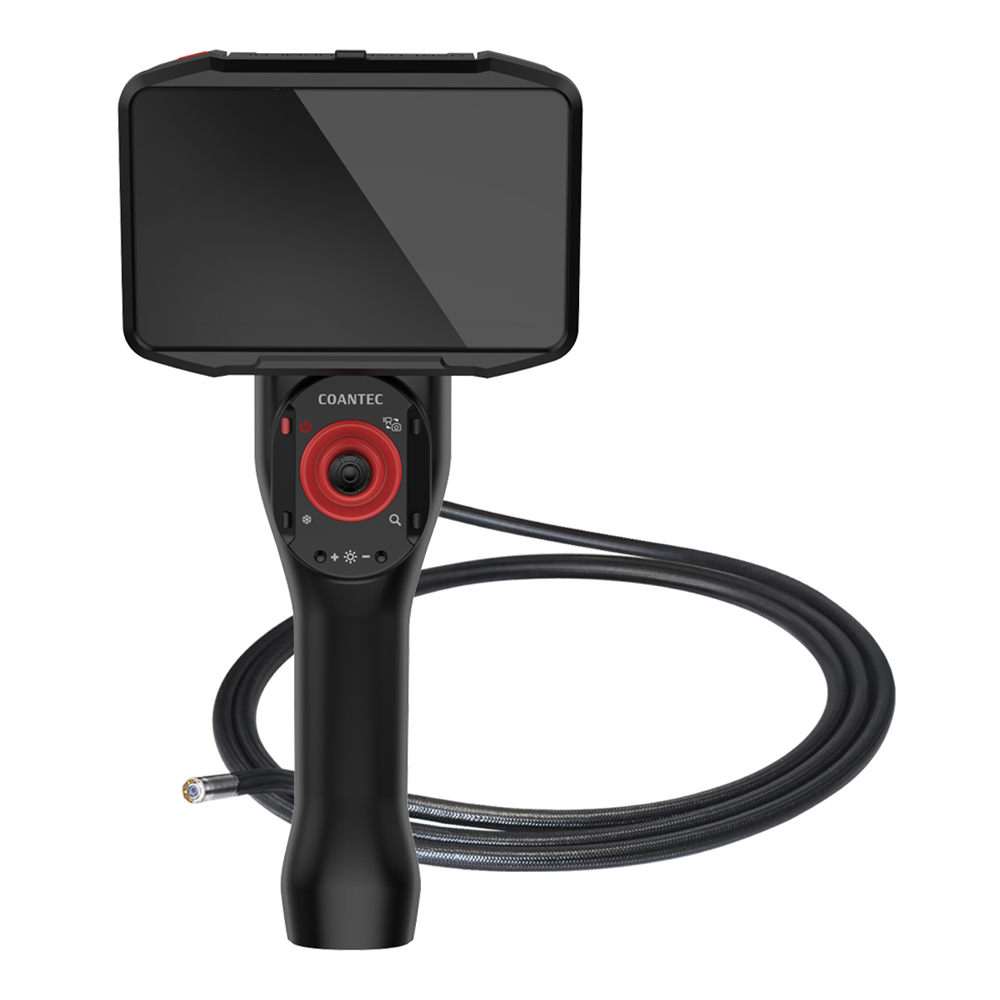

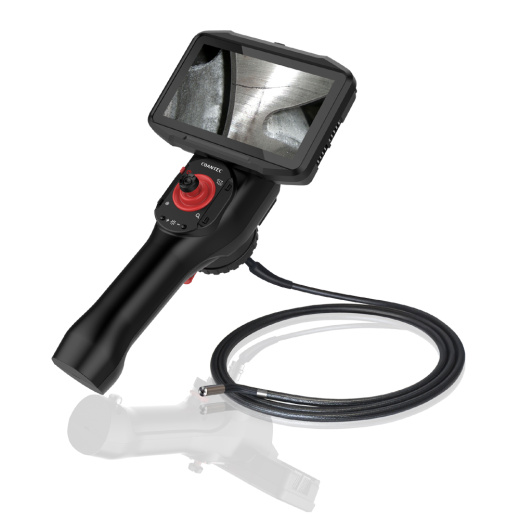

Coantec X3 - Высокопроизводительный промышленный видеоэндоскоп с механическим управлением

Видео демонстрация Coantec X3

Видео материал будет добавлен позже

Coantec X3 серии — это высокопроизводительные многоцелевые промышленные видеоскопы с механическим управлением, разработанные независимой компанией Coantec. В эндоскопе используется промышленная камера высокой четкости и 5,44-дюймовый сенсорный экран FHD AMOLED, который эффективно восстанавливает истинные цвета и делает изображение более четким.

Механический ручной интегрированный дизайн серии X3 обеспечивает гибкий поворот зонда на 360° и совместимость с различными источниками света, делая его универсальным инструментом для инспекции в труднодоступных местах.

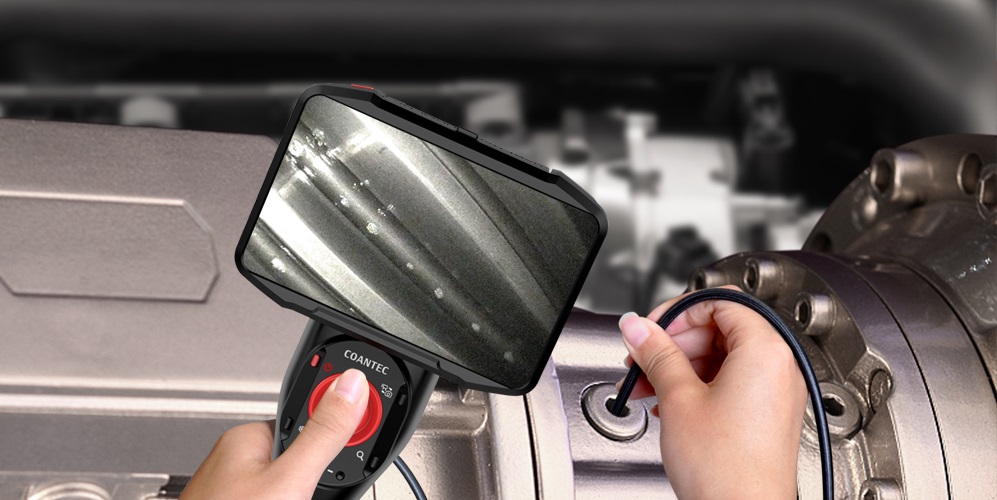

Coantec X3 серии - промышленный видеоэндоскоп с механическим управлением

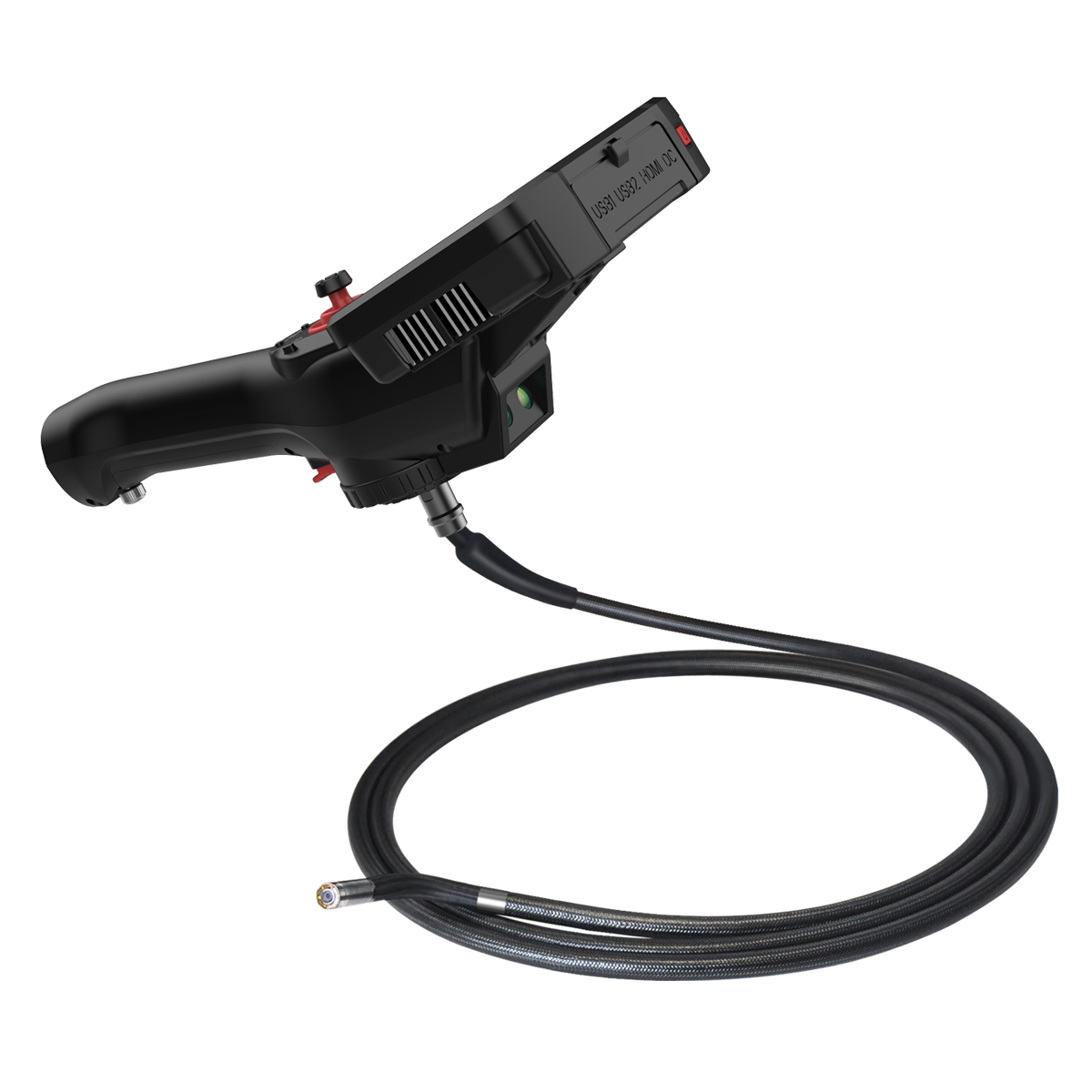

Coantec X3 - эргономичный видеоэндоскоп с механическим джойстиком

Дополнительный датчик изображения с высокой частотой кадров обеспечивает плавное видеоизображение без остаточного изображения и застревания кадров. X3 имеет ручную интегрированную конструкцию, а зонд с механическим управлением может гибко поворачиваться на 360° во всех направлениях. Конструкция быстрой замены зонда делает использование более удобным. Система совместима с различными размерами экранов дисплея, замена нескольких камер, белый свет, инфракрасный свет, источники ультрафиолетового света, возможность расширения места для хранения, длительное время автономной работы.

Ключевые особенности

Механический ручной интегрированный дизайн с эргономичной рукояткой
Совместимость с различными спецификациями зондов (длина, диаметр, освещение)
Быстросменная конструкция зонда без необходимости разборки
Конфигурация с различными источниками света (белый, ИК, УФ)
Сменные объективы с разным фокусом для различных дистанций контроля
Датчик изображения с высокой частотой кадров (опционально)
Двойной источник питания, время автономной работы более 5 часов
Высокоточные 3D измерения функция (Pro версия)
Большая емкость для хранения данных с портами для расширения

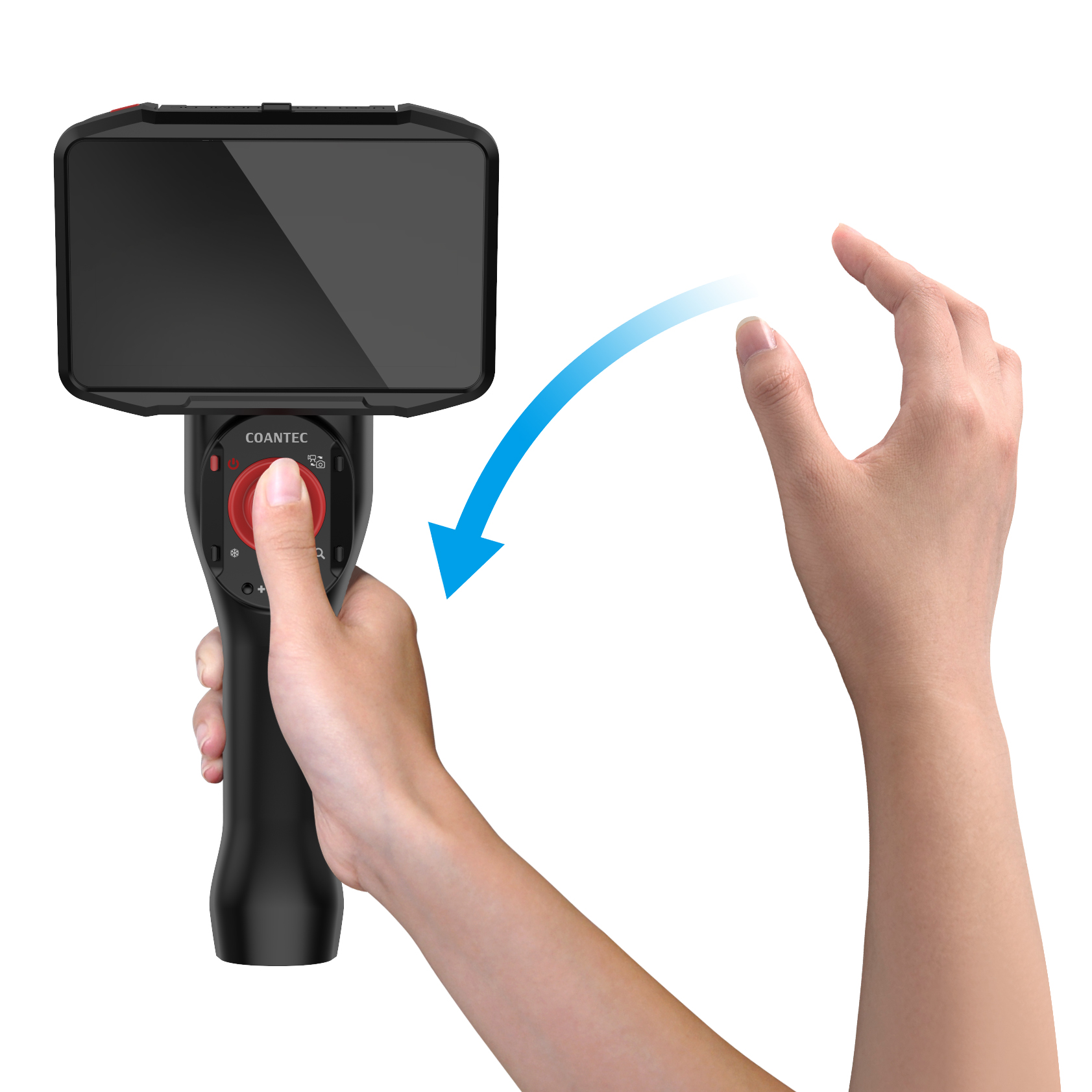

Механический ручной интегрированный дизайн

Эргономика и точное управление

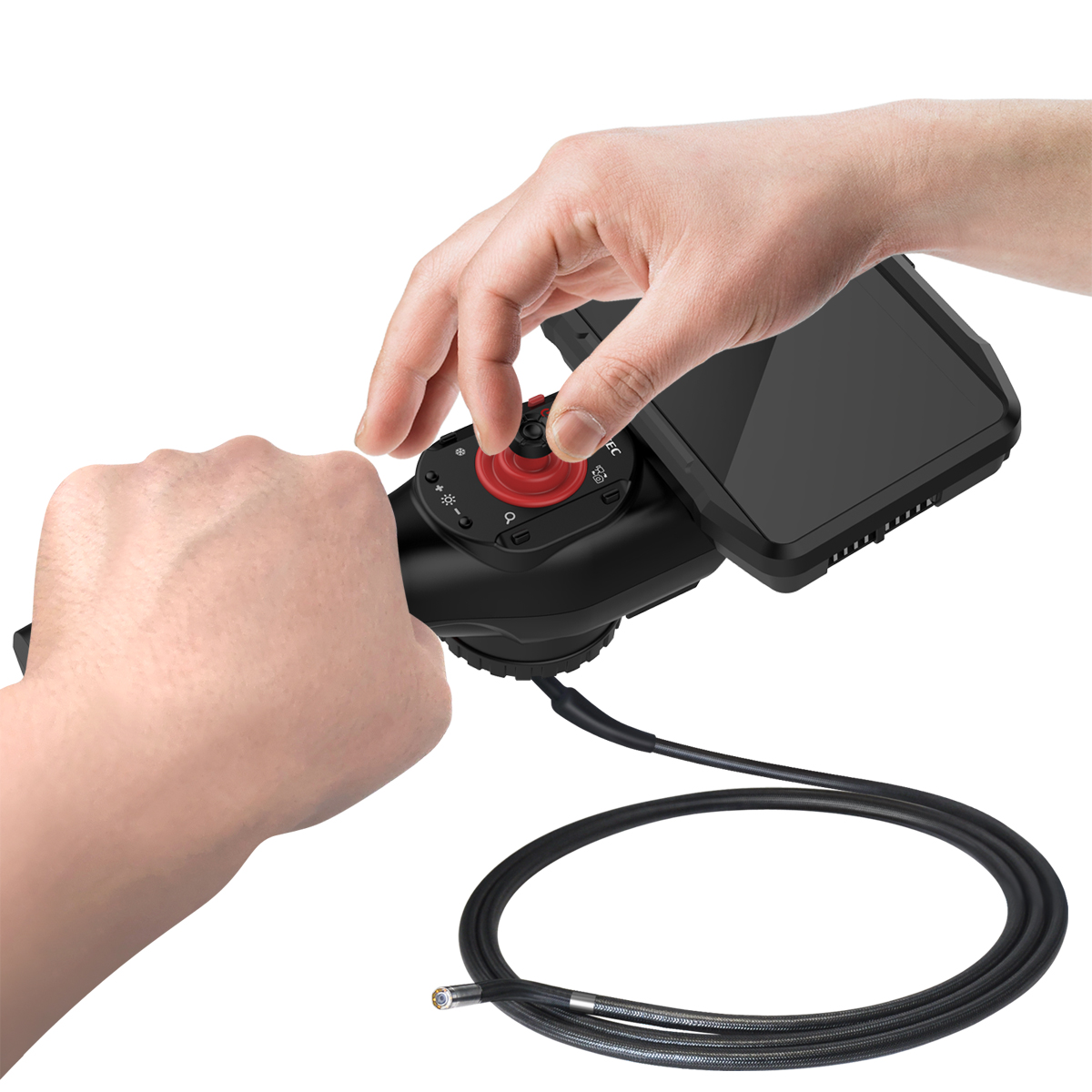

Эргономичный ручной дизайн удобнее держать. Джойстик имеет механическое управление, обеспечивает точный угол поворота щупа, отклик чувствителен и не имеет задержек, что гарантирует отличный опыт управления. Легкий и портативный, осмотр можно провести быстро в любое время и в любом месте.

Преимущества механического управления: Прямая тактильная связь, надежность, отсутствие задержек сигнала, простота использования в различных условиях.

Высококачественные изображения для неразрушающего контроля

Четкая и детализированная визуализация

Оснащенный 1 мегапиксельной камерой высокой четкости, встроенным высокочувствительным датчиком изображения и 5,44-дюймовым сенсорным OLED-экраном высокой четкости, система обеспечивает четкое и детализированное качество изображения. Изображение плавное и реалистичное, что позволяет легко наблюдать различные малозаметные дефекты поверхности внутри оборудования или компонентов.

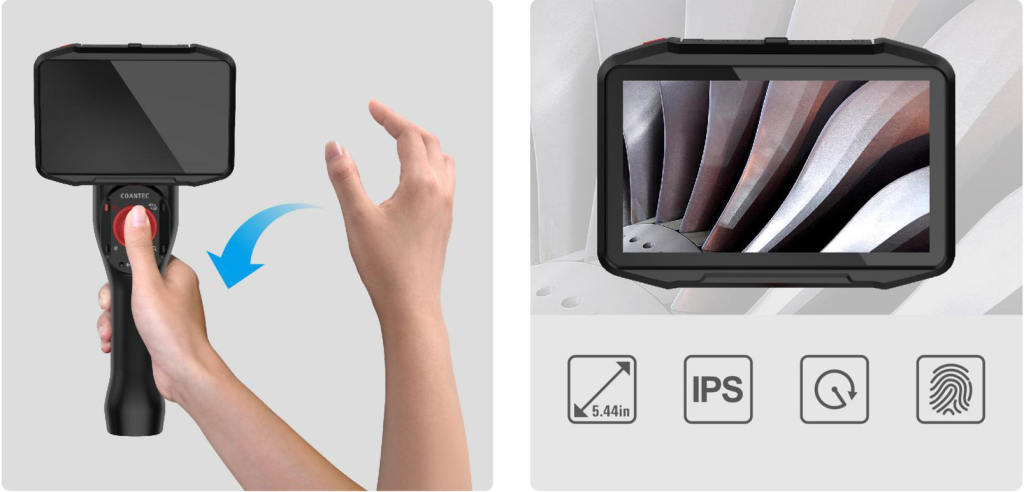

Высококачественное изображение Coantec X3

Рисунок 1. Превосходное качество изображения для выявления мельчайших дефектов

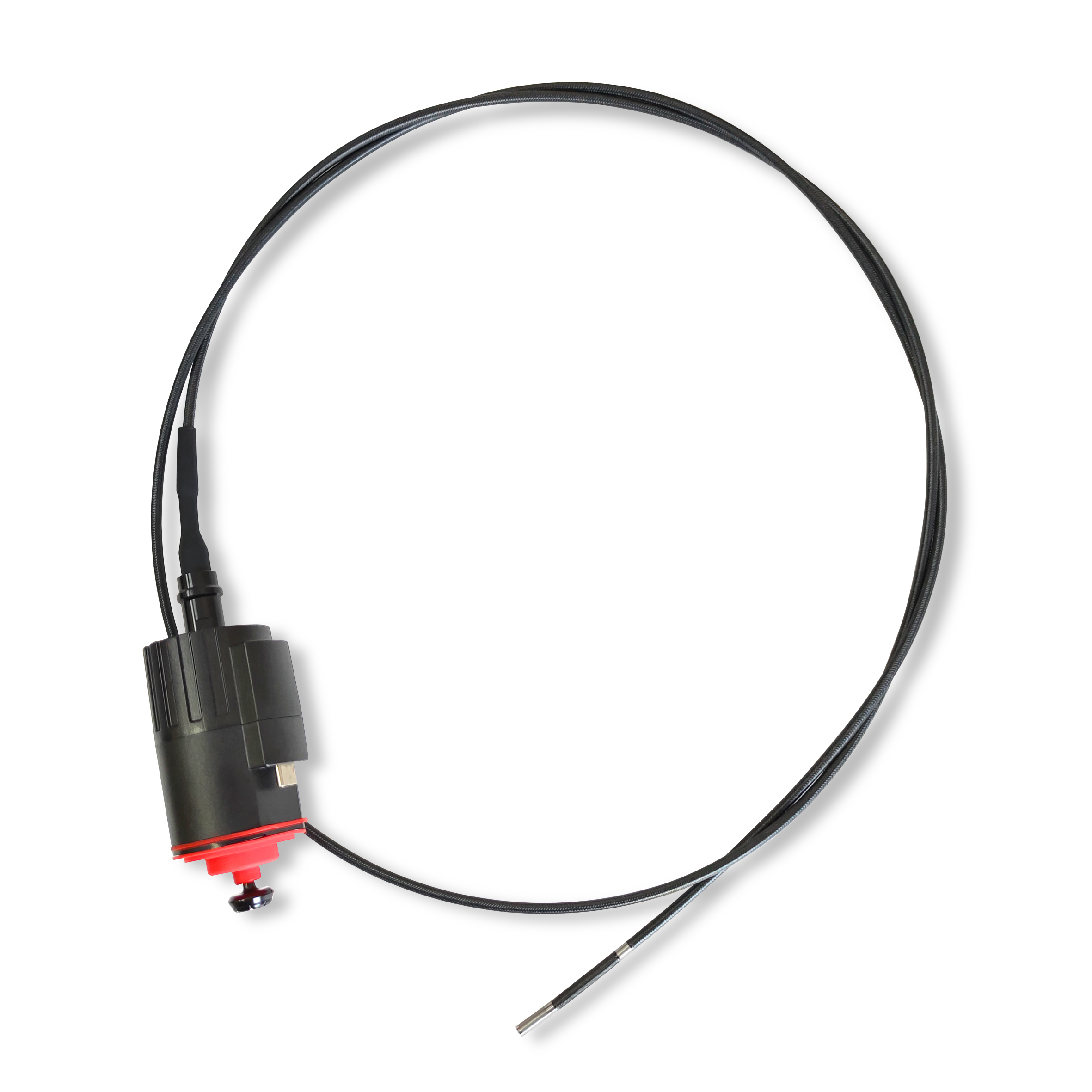

Совместимость с различными зондами и быстрая замена

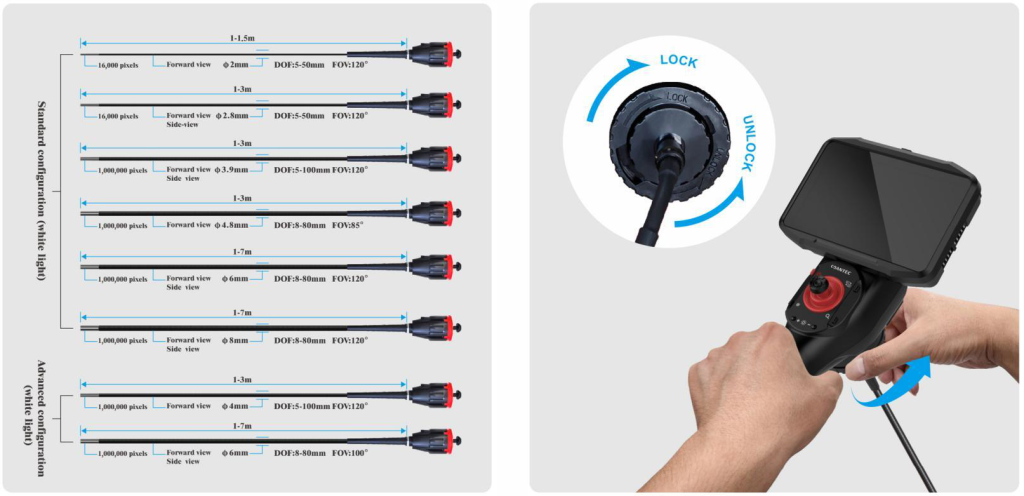

Конструкция быстрой замены зонда

Гибкая конфигурация под задачи

Один видеоэндоскоп может быть оснащен различными характеристиками вставных зондов. Длина, диаметр и метод освещения могут быть настроены в соответствии с требованиями конкретной инспекции, что позволяет оптимизировать затраты на оборудование.

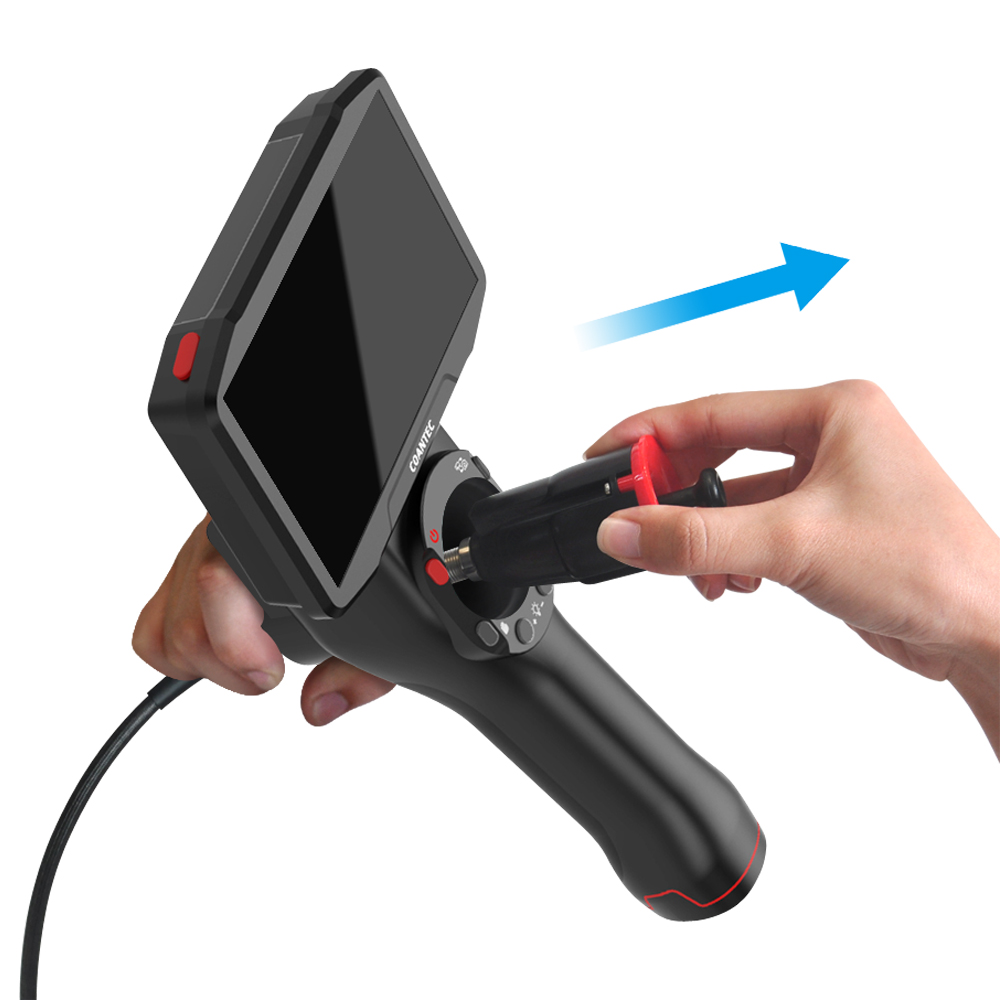

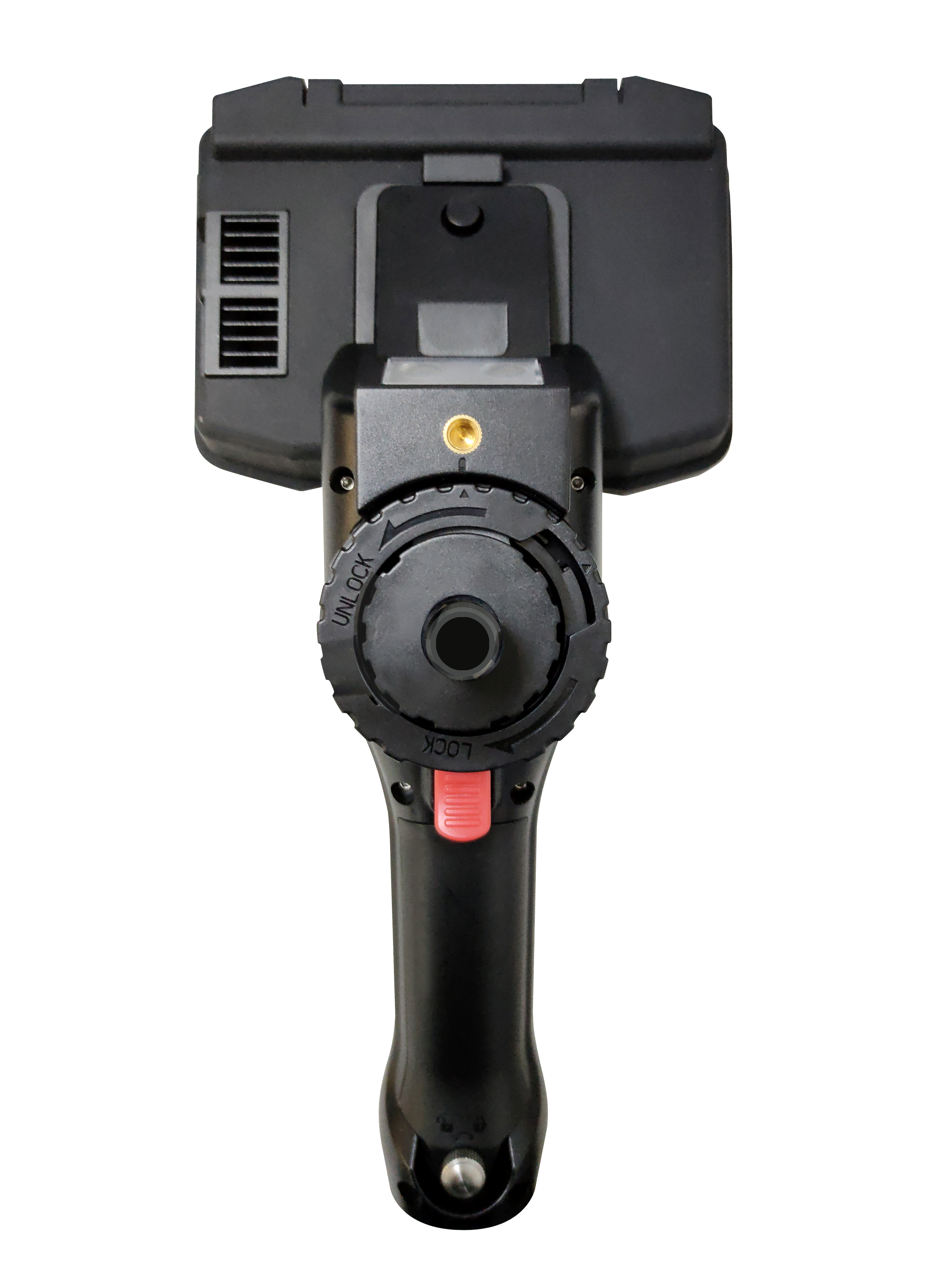

Быстросменная конструкция

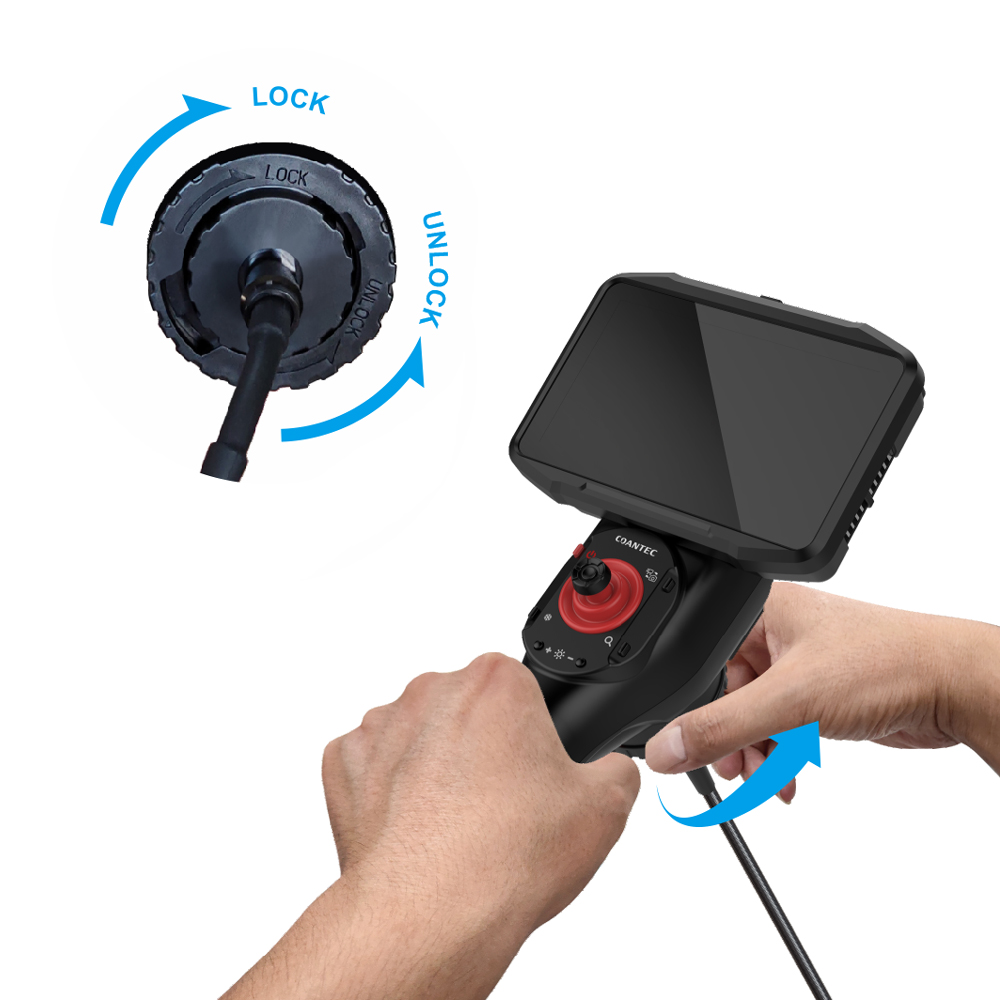

X3 имеет инновационную конструкцию с быстрой заменой зонда. Нет необходимости разбирать гайку: достаточно повернуть стопорное кольцо по часовой стрелке/против часовой стрелки, его можно ослабить/заблокировать за одну секунду, что позволяет быстро заменить вставной зонд непосредственно на объекте.

Многофункциональные источники освещения

Три вспомогательных источника освещения

Система может быть настроена с тремя типами вспомогательного освещения: инфракрасный, белый и ультрафиолетовый свет. Два из них (белый свет по умолчанию и инфракрасный свет) можно выбрать одновременно. Комбинированное освещение улучшает эффект подсветки для получения изображений инспекции более высокого качества, адаптированных к различным материалам и дефектам.

Белый свет (стандарт) + Инфракрасный или Ультрафиолетовый свет (опция). Улучшенное освещение для выявления специфических дефектов.

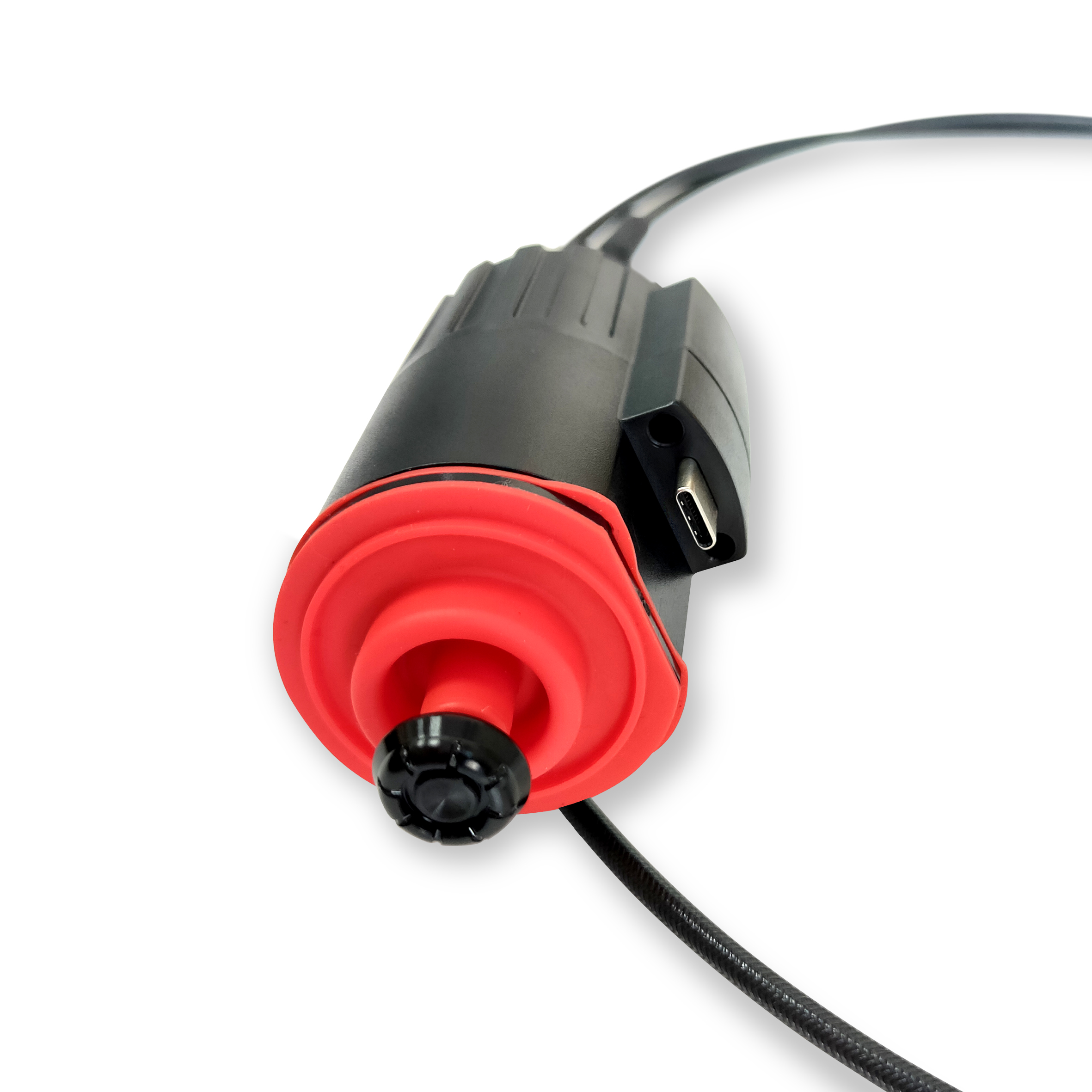

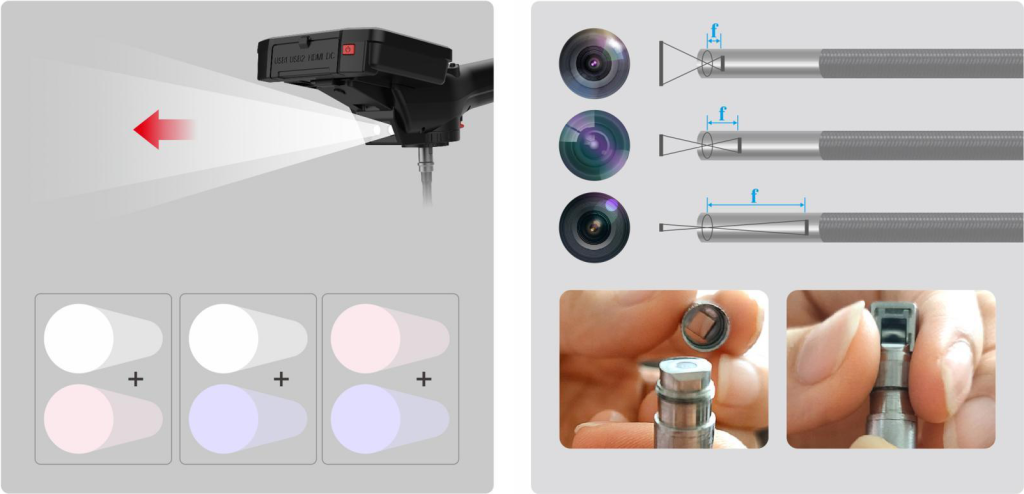

Сменные камеры с различным фокусом

Адаптация к любым дистанциям контроля

Версия со сменными объективами может использоваться с камерами с различными характеристиками, такими как: передний и боковой обзор, дальний фокус, близкий фокус (макросъемка), средний фокус, широкоугольный, телеобъектив, измерительная камера и т.д. Это позволяет оптимально подобрать оптику для осмотра целей на разных расстояниях и представить более четкие, детализированные изображения.

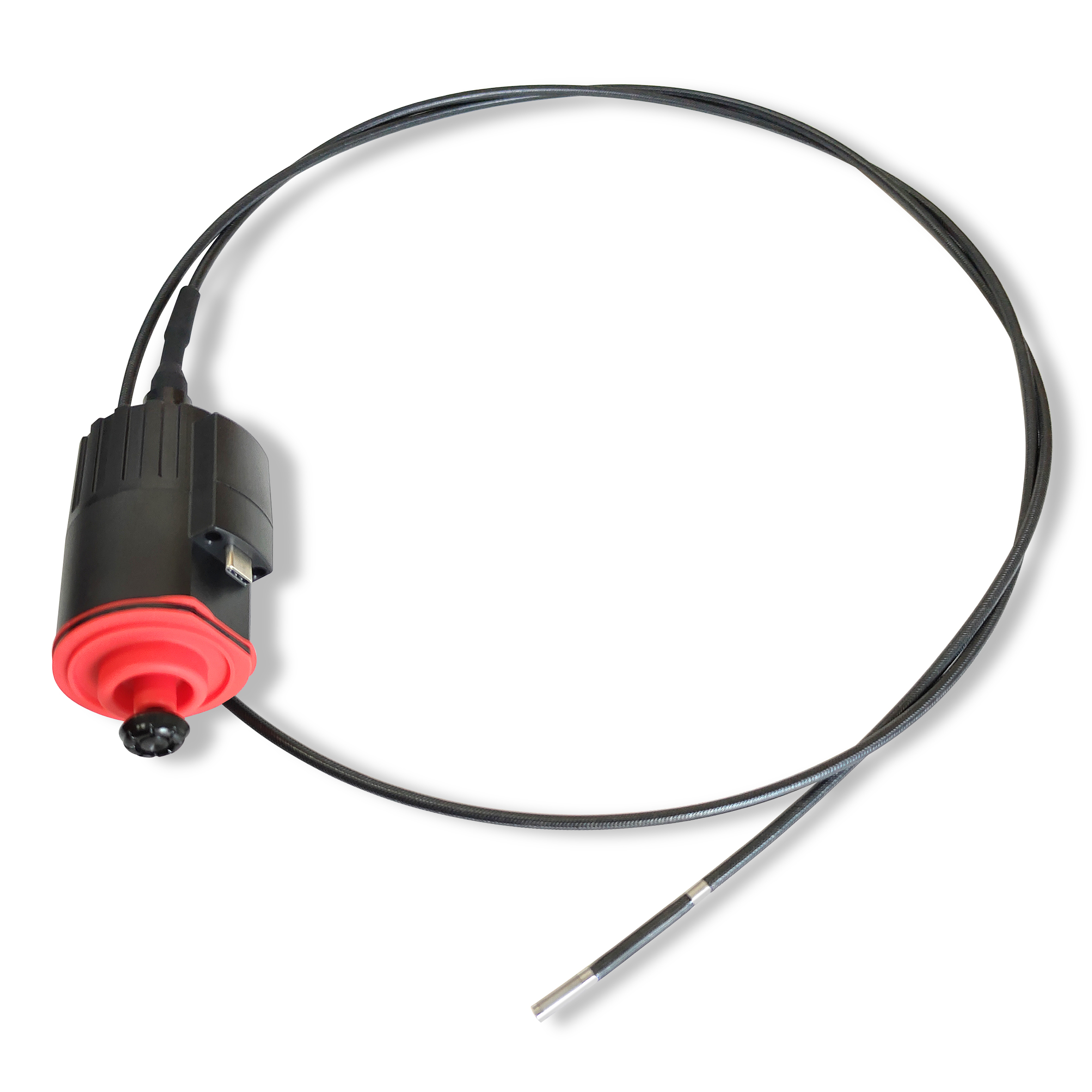

Рисунок 2. Разнообразие сменных объективов для различных задач инспекции

Продвинутые технологии для комфортной работы

Датчик изображения с высокой частотой кадров

Опциональный датчик изображения с высокой частотой кадров обеспечивает скорость отклика выше, чем у обычных камер. Изображение становится более плавным, а такие артефакты, как задержка изображения, остаточное изображение и дрожание, эффективно уменьшаются. Это позволяет лучше наблюдать вращающиеся или быстро движущиеся объекты внутри оборудования.

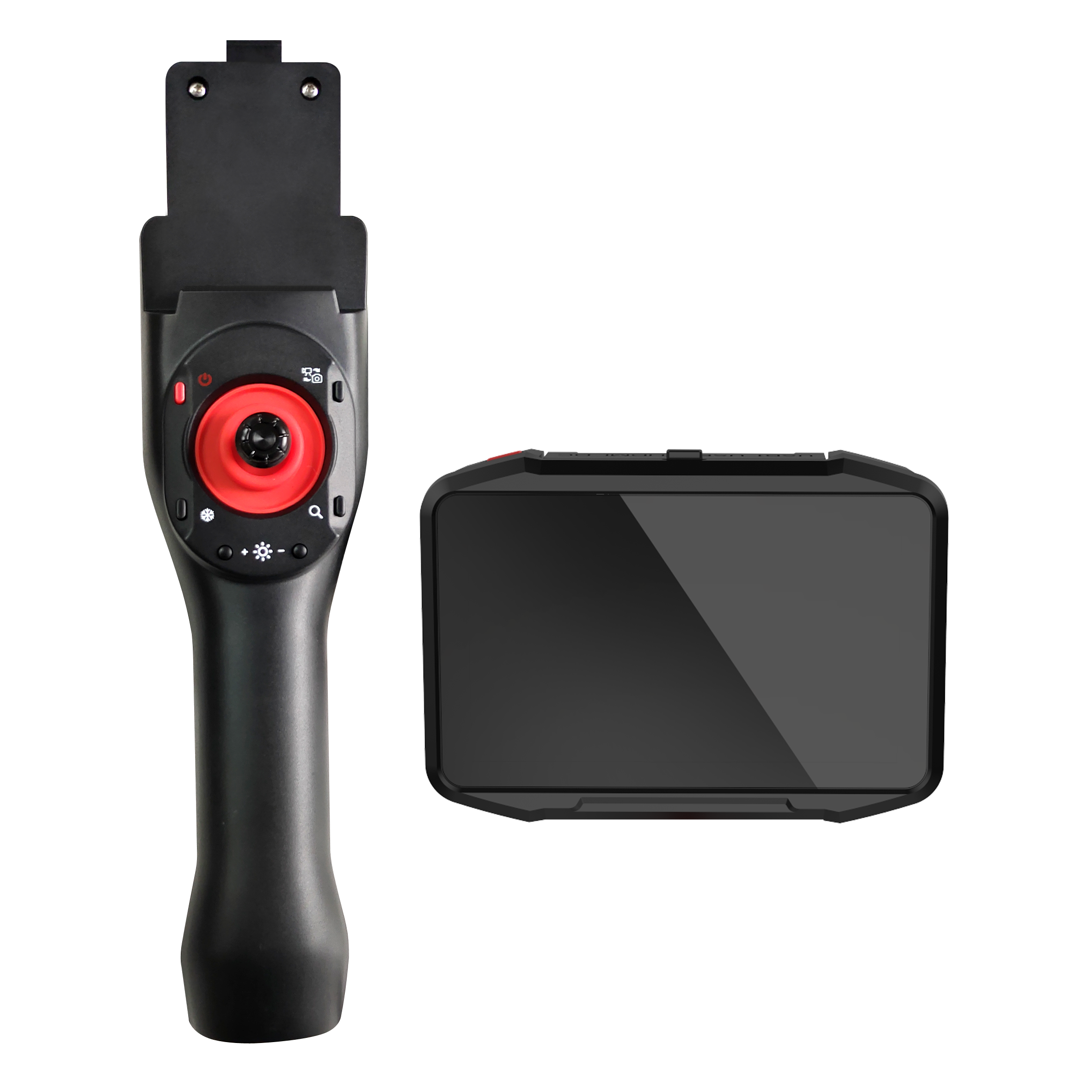

Система двойного источника питания

Режим питания с двумя аккумуляторами повышает надежность и увеличивает время работы. Экран дисплея имеет встроенную литий-полимерную батарею большой емкости, а рукоятка оснащена сменной резервной батареей. Аккумуляторы могут заряжать друг друга, что продлевает общий срок службы системы. Непрерывное рабочее время может достигать более 5 часов.

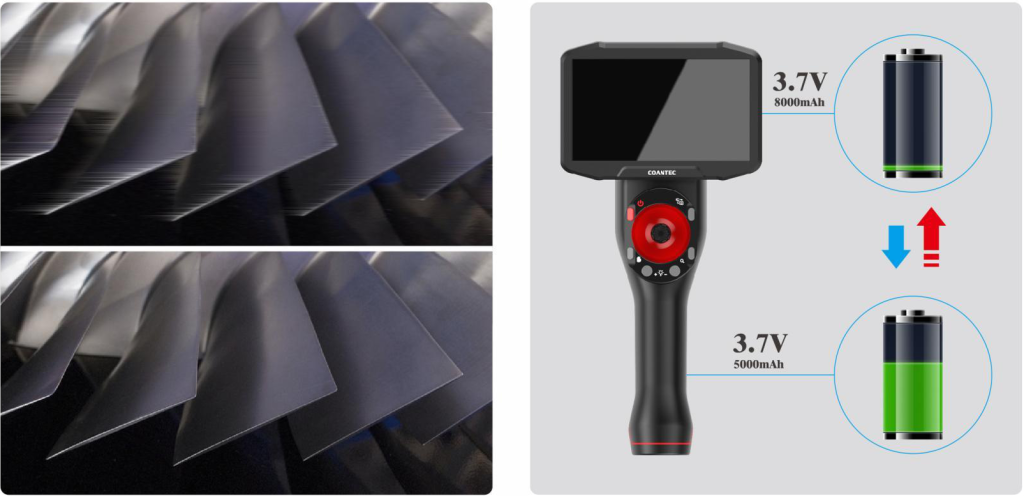

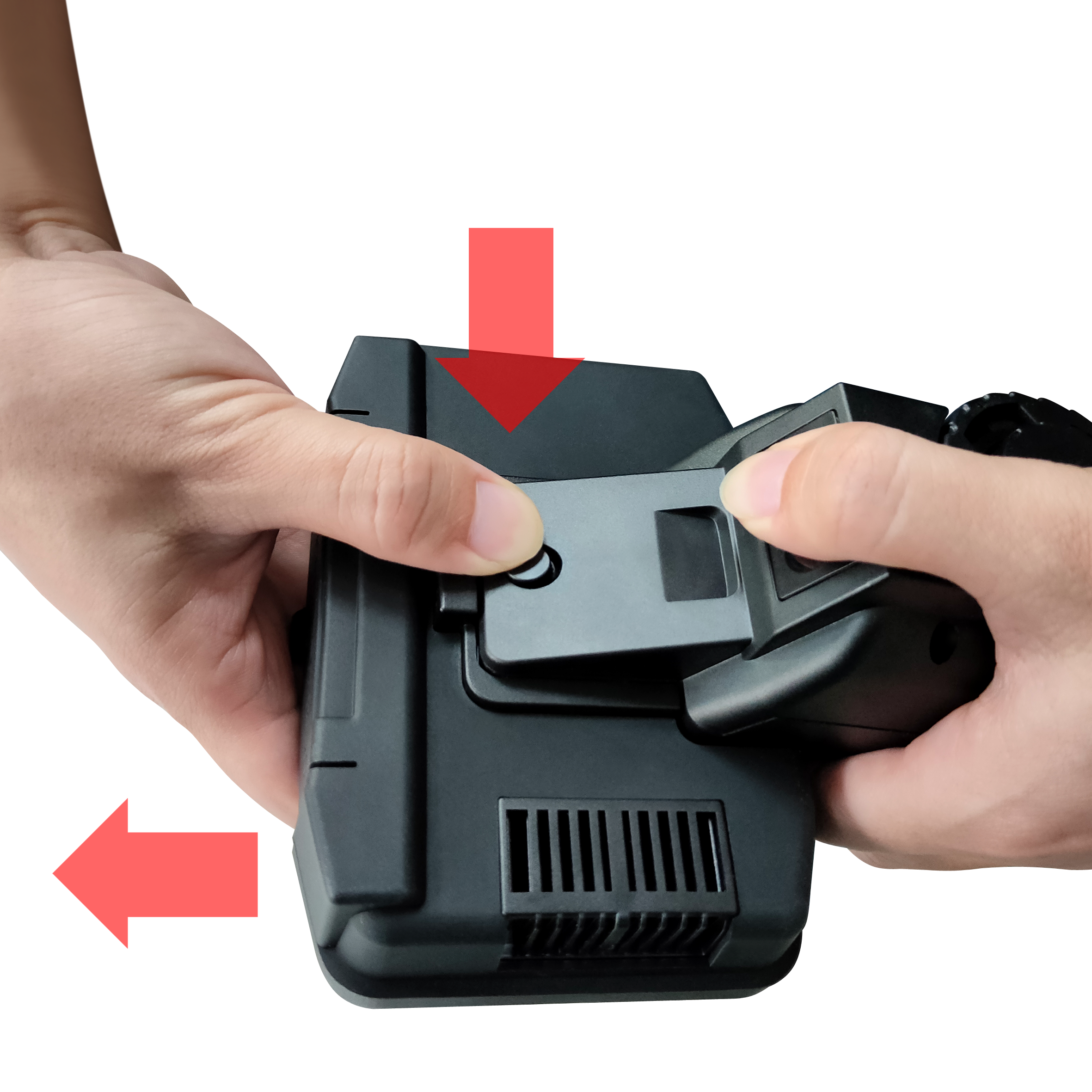

Рисунок 3. Конфигурация двойного питания для длительной автономной работы

Прецизионные измерения и расширенное хранилище

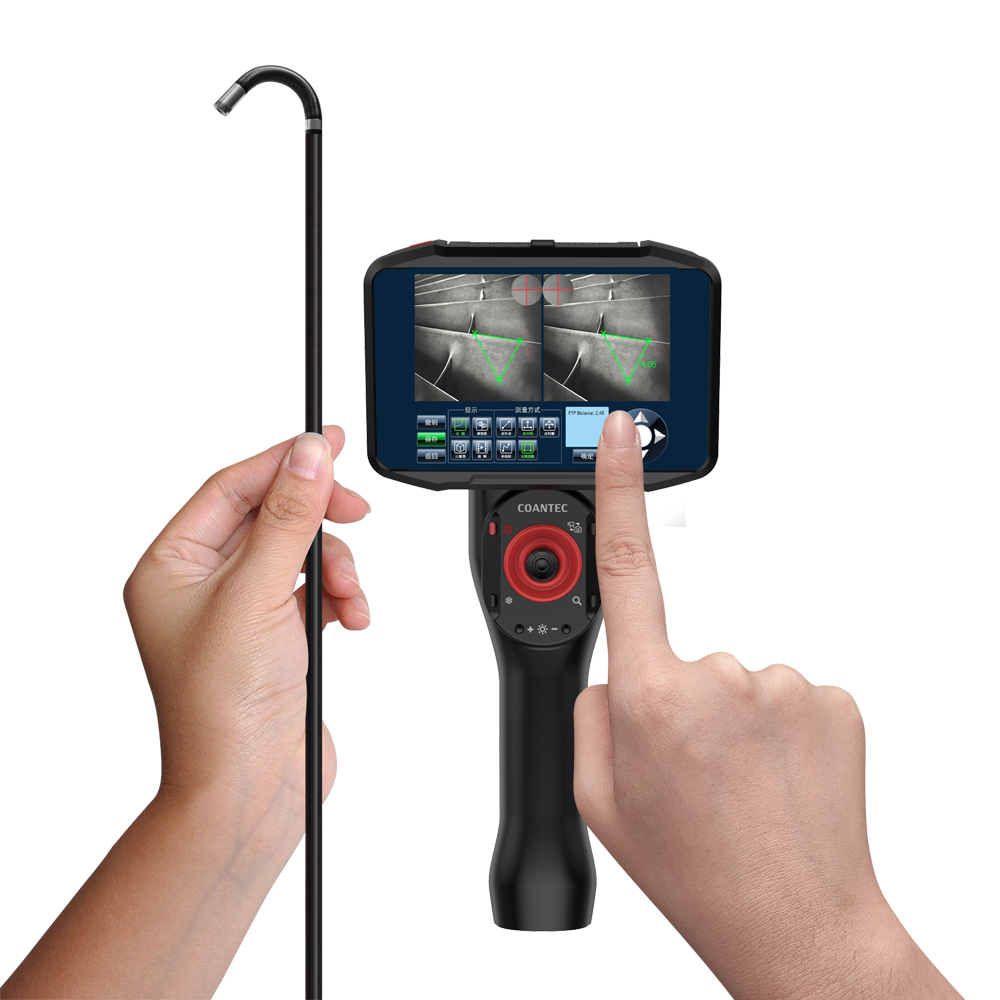

Функция высокоточного 3D-измерения (Pro версия)

Эндоскоп можно модернизировать до полнофункциональной 3D-системы измерения (для зондов диаметром 4 мм и 6 мм). Система позволяет измерять:

Типы измерений: расстояние от точки до точки, точки до линии, точки до поверхности (глубины), длину многосегментного участка и площадь замкнутого контура.
Точность измерения: 0,01 мм
Погрешность измерения: ≤5%

Расширенная память и интерфейсы

Корпус имеет встроенное хранилище большой емкости (стандартно 16 ГБ, опционально 32 ГБ или 64 ГБ). Система оснащена двумя портами USB для подключения внешних U-дисков или других накопителей, что делает передачу и доступ к данным более удобным и быстрым.

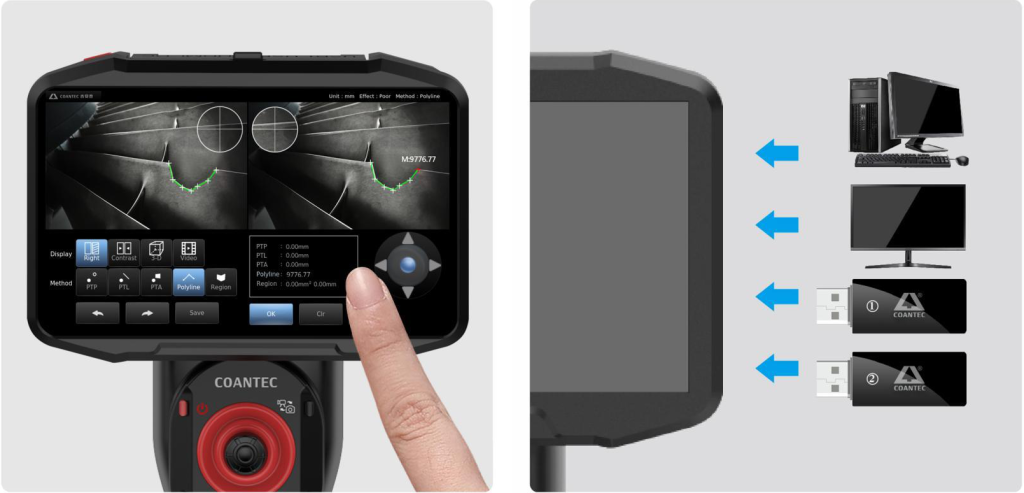

Встроенное хранилище и интерфейсы для удобного управления данными

Области применения

Универсальность для различных отраслей промышленности:

Авиация и аэрокосмическая

Инспекция лопаток турбин, камер сгорания, внутренних полостей

Автомобильная промышленность

Контроль литьевых форм, цилиндров двигателя, сварных швов кузова

Нефтехимическая промышленность

Инспекция трубопроводов, теплообменников, внутренних поверхностей резервуаров

Энергетика

Контроль роторов генераторов, лопаток турбин, паропроводов

Специальный контроль и военная

Инспекция вооружения, спецтехники, уникальных конструкций

Общее машиностроение

Контроль качества отливок, сварных соединений, сложных механизмов

Этот прибор подходит для авиации, аэрокосмической, автомобильной, железнодорожной, судостроительной, энергетической, нефтехимической, электроэнергетической, военной промышленности, специального контроля и других областей.

Технические характеристики Coantec X3

Основные параметры

Тип устройства Промышленный видеоэндоскоп с мех. управлением

Серия X3 (стандарт), X3 Pro (с 3D)

Тип управления артикуляцией Механический джойстик

Диапазон поворота зонда 360° во всех направлениях

Разрешение камеры 1 Мегапиксель, High Definition

Сменные объективы Да, различные фокусные расстояния

Дисплей

Тип дисплея Сенсорный FHD AMOLED

Диагональ 5,44 дюйма

Качество изображения Full High Definition (FHD)

Совместимость экранов Возможна замена на другие размеры

Источники освещения

Стандартный свет Белый светодиодный

Дополнительные опции Инфракрасный (ИК), Ультрафиолетовый (УФ)

Режимы работы света Комбинация 2-х источников одновременно

Конструкция и совместимость

Конструкция зонда Быстросменная, без разборки гайки

Совместимость зондов Различные длина, диаметр, освещение

Диаметр зондов (опции) 4 мм, 6 мм и другие (под запрос)

Датчик высокой частоты кадров Опционально (дополнительно)

3D измерение (X3 Pro)

Функция измерения Опциональная модернизация

Точность измерения 0,01 мм

Погрешность ≤5%

Поддерживаемые зонды для 3D Диаметр 4 мм или 6 мм

Память, питание и автономность

Встроенная память (стандарт) 16 ГБ

Расширение памяти до 32 ГБ или 64 ГБ

USB-порты 2 шт. для внешних накопителей

Система питания Двойная (аккумулятор в дисплее + в рукоятке)

Время работы Более 5 часов

Тип аккумуляторов Литий-полимерные
