Комплексная поставка магнитного сканера MFL Floormap®X для контроля днищ резервуаров
Наша компания успешно реализовала проект по поставке современного магнитного сканера Floormap®X (технология MFL) для диагностики днищ вертикальных стальных резервуаров крупнейшего нефтегазового оператора. Предприятие эксплуатирует обширный парк резервуаров для хранения сырой нефти и нефтепродуктов, и обеспечение их целостности является критической задачей для безопасности и бесперебойности производственных процессов.
Традиционные методы выборочного контроля ультразвуковым толщиномером не давали полной картины коррозионного состояния днищ, а полное вскрытие резервуара требовало длительных простоев и больших затрат. Решением стала поставка самого производительного и точного сканера на основе метода магнитного потока утечки (MFL) — Floormap®X, который позволяет выполнять 100% контроль днища без удаления продукта и зачистки внутренней поверхности до белого металла.
Ключевые показатели проекта:
- ЗАКАЗЧИК Крупный нефтегазовый холдинг (по соглашению о конфиденциальности название не раскрывается)
- ОБЪЕКТЫ 12 вертикальных резервуаров РВС-5000 и РВС-10000
- ОБОРУДОВАНИЕ Магнитный сканер MFL Floormap®X (Eddyfi / Silverwing)
- ТЕХНОЛОГИЯ Магнитный поток утечки (MFL), двойная матрица датчиков
- СКОРОСТЬ Сканирование днища резервуара 5000 м³ за 4 часа (вместо 3 дней традиционными методами)
- ЭФФЕКТ Снижение простоев резервуаров на 70%, выявление скрытых дефектов на ранней стадии
Технологический вызов: контроль днищ резервуаров в нефтегазовой отрасли
Днища вертикальных стальных резервуаров — наиболее уязвимый элемент, подверженный интенсивной коррозии со стороны грунта (внешняя поверхность) и хранимого продукта (внутренняя поверхность). По статистике, более 80% отказов резервуаров связаны именно с потерей герметичности днища. Для крупных нефтехранилищ своевременное обнаружение коррозионных дефектов, таких как язвенная коррозия, питтинг, потеря металла, является задачей первостепенной важности.
Заказчик столкнулся с необходимостью проведения ревизии резервуарного парка в сжатые сроки при минимальных простоях ёмкостей. Традиционный подход (очистка, визуальный осмотр, выборочные замеры ультразвуком) не позволял получить объективную картину состояния всего днища и требовал длительного вывода резервуара из эксплуатации. Требовалось решение, обеспечивающее 100% контроль с высокой производительностью и достоверностью.
Решение: магнитный сканер MFL Floormap®X

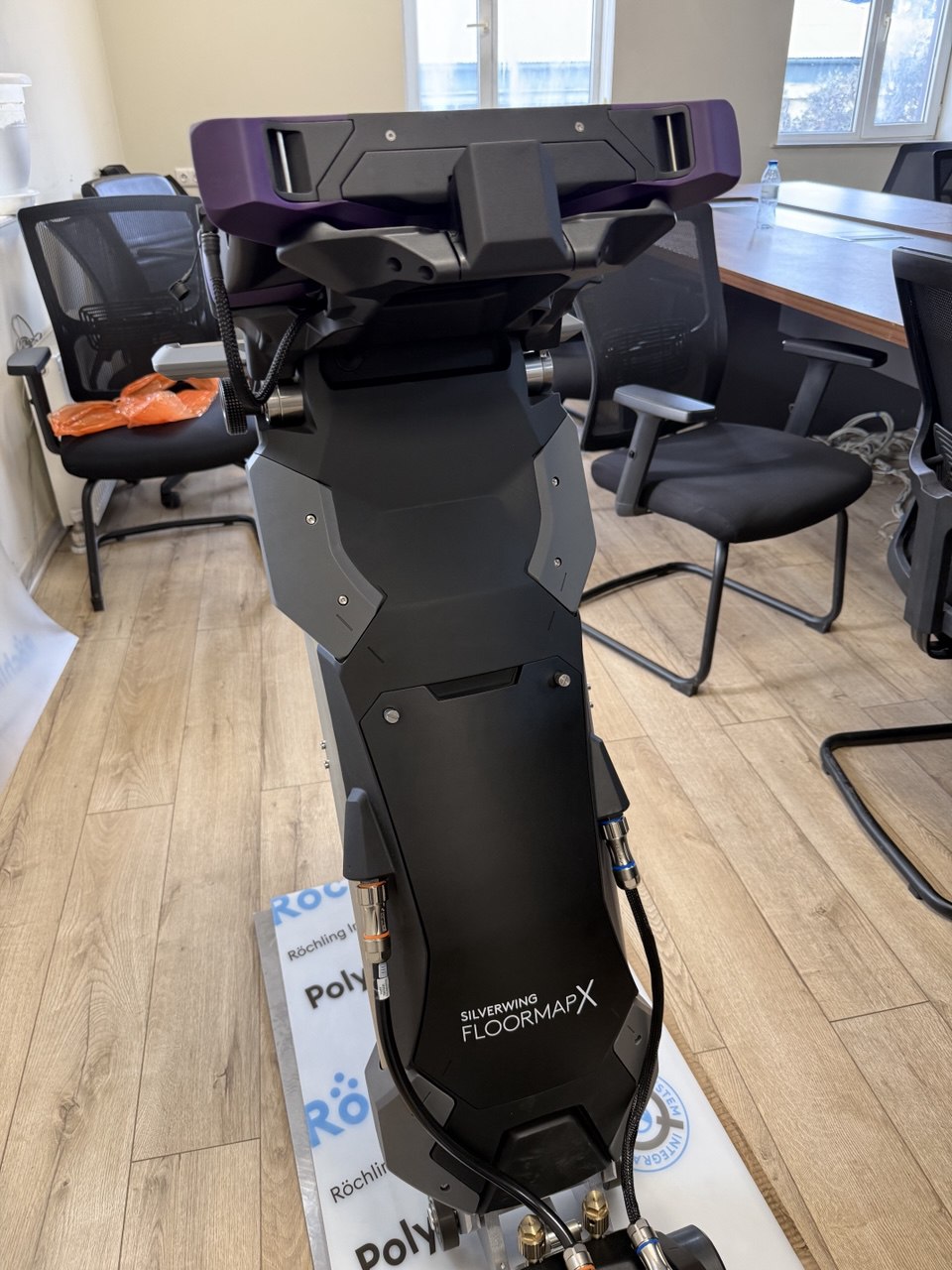

Floormap®X — это флагманский сканер для контроля днищ резервуаров, разработанный компанией Eddyfi (Silverwing). Он объединяет передовую технологию магнитного потока утечки (MFL) с интеллектуальным программным обеспечением для быстрого и точного картирования коррозионных повреждений.
Двойная матрица датчиков Холла: Обеспечивает высокую чувствительность к потере металла как с верхней, так и с нижней стороны листа днища. Позволяет обнаруживать дефекты размером от 3 мм и глубиной от 10% от толщины стенки, работая через неметаллические покрытия и остаточные отложения.
- Технология MFL с двойной матрицей — одновременное сканирование верхней и нижней поверхности листа, выявление дефектов с обеих сторон.
- Рабочая ширина захвата 610 мм — высокая производительность, покрытие большой площади за один проход.

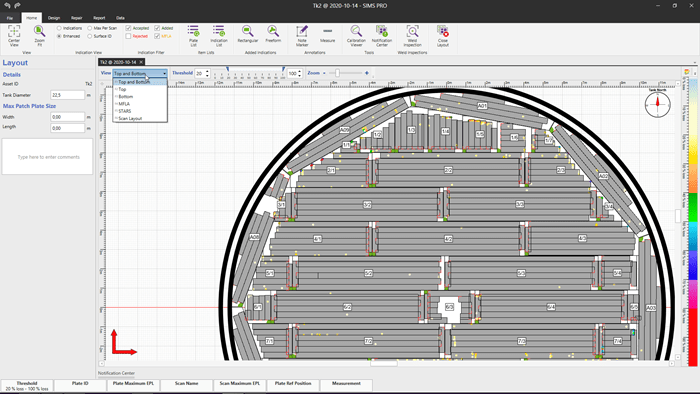

- Автоматическое картирование дефектов — построение цветовой карты коррозии (C-скан) в реальном времени с привязкой к координатам резервуара.
- Работа через покрытия — не требует удаления антикоррозионных покрытий, что экономит до 80% времени на подготовку.
- Компенсация изменения толщины — автоматическая подстройка под толщину листа от 5 до 20 мм.
- Интегрированная система позиционирования — оптические энкодеры и возможность подключения лазерной системы для точной привязки дефектов.

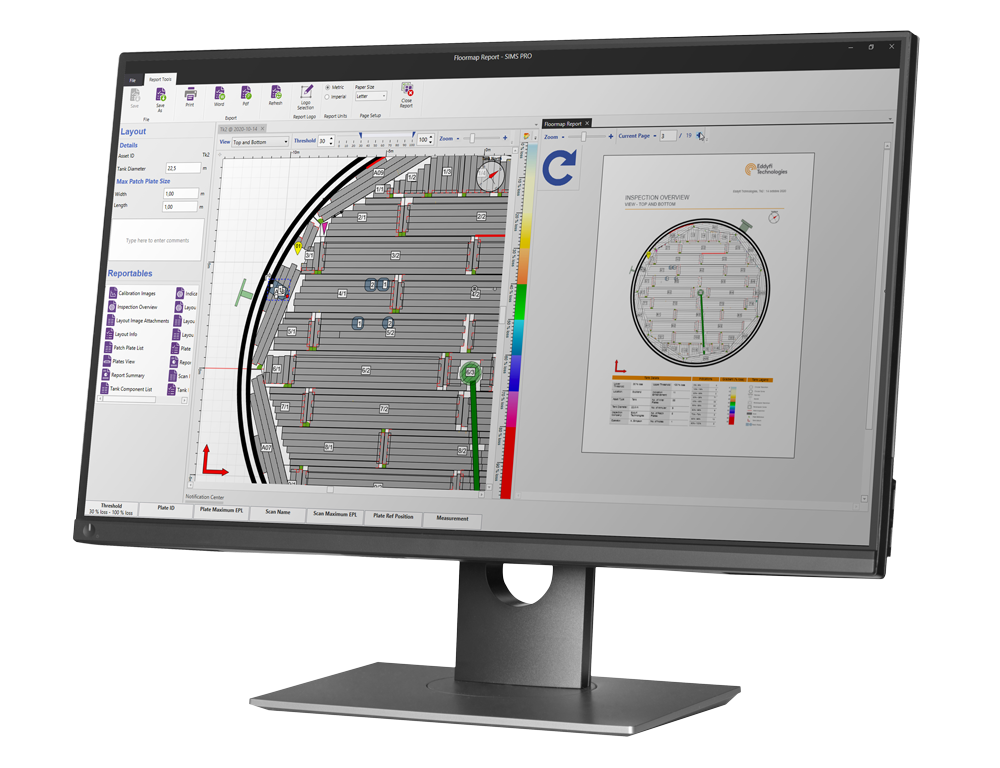

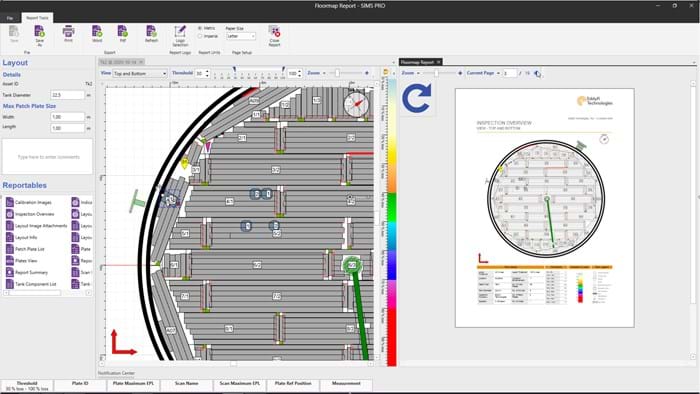

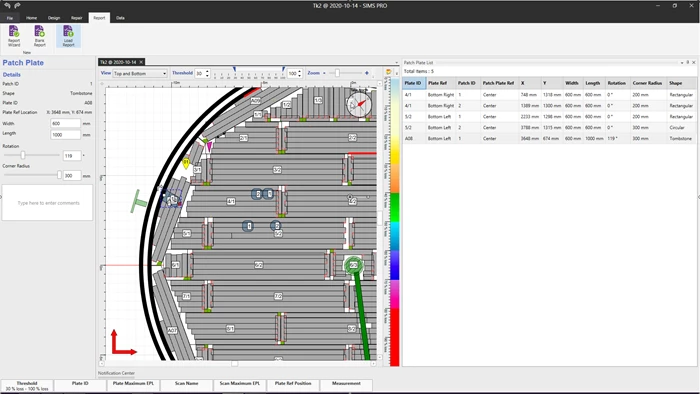

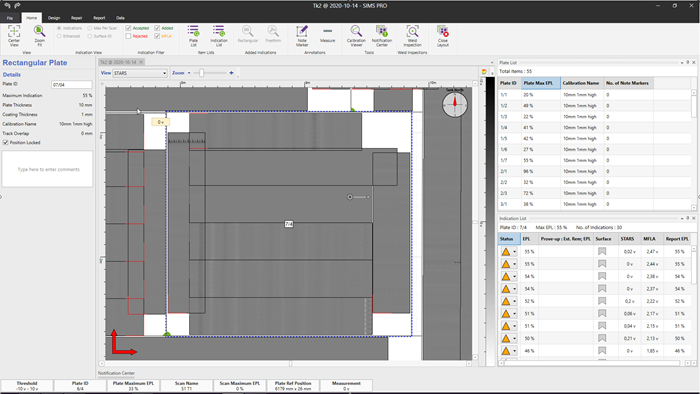

- Программное обеспечение Magnifi® — анализ данных, создание отчётов, сравнение результатов предыдущих инспекций.

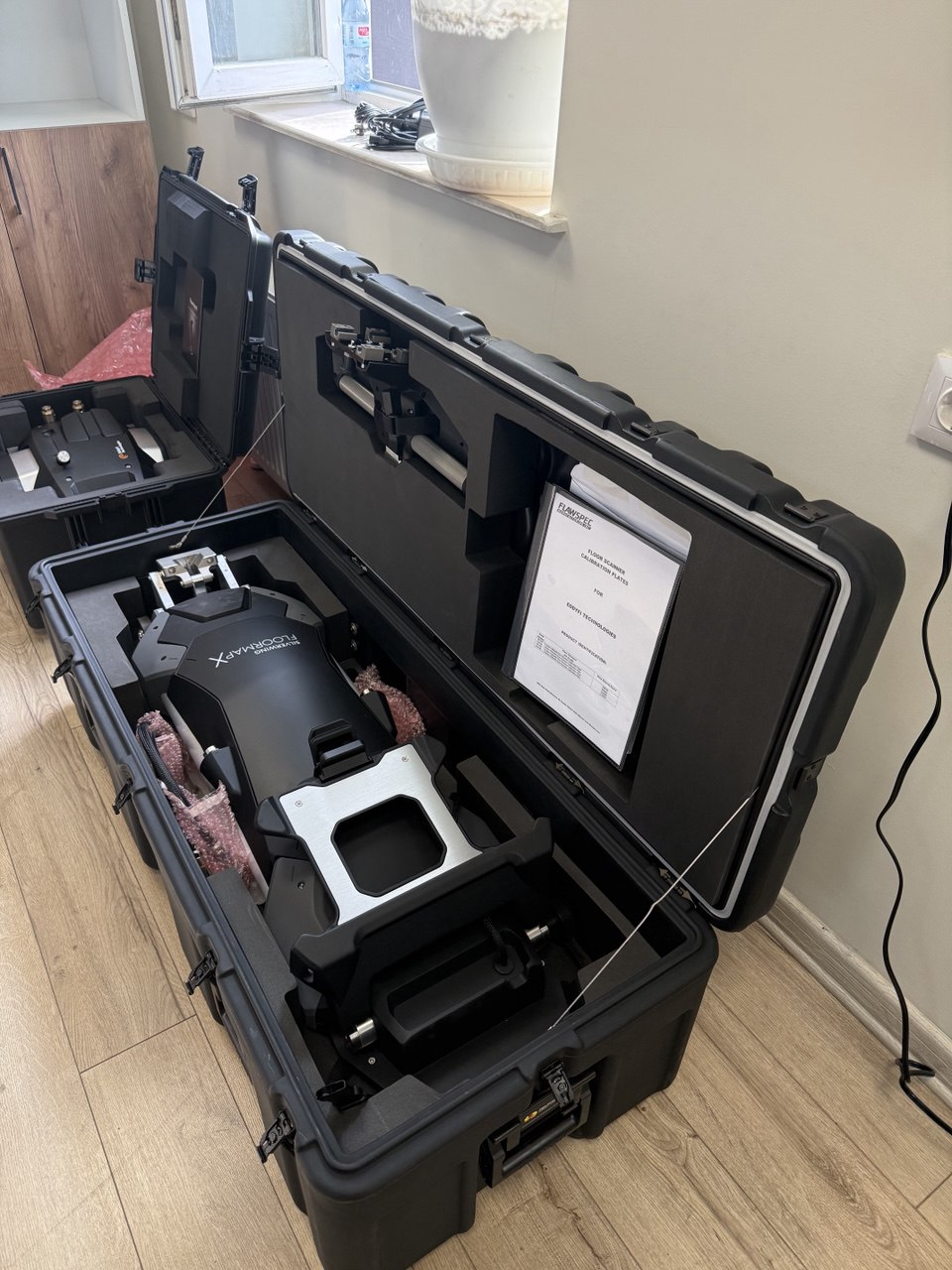

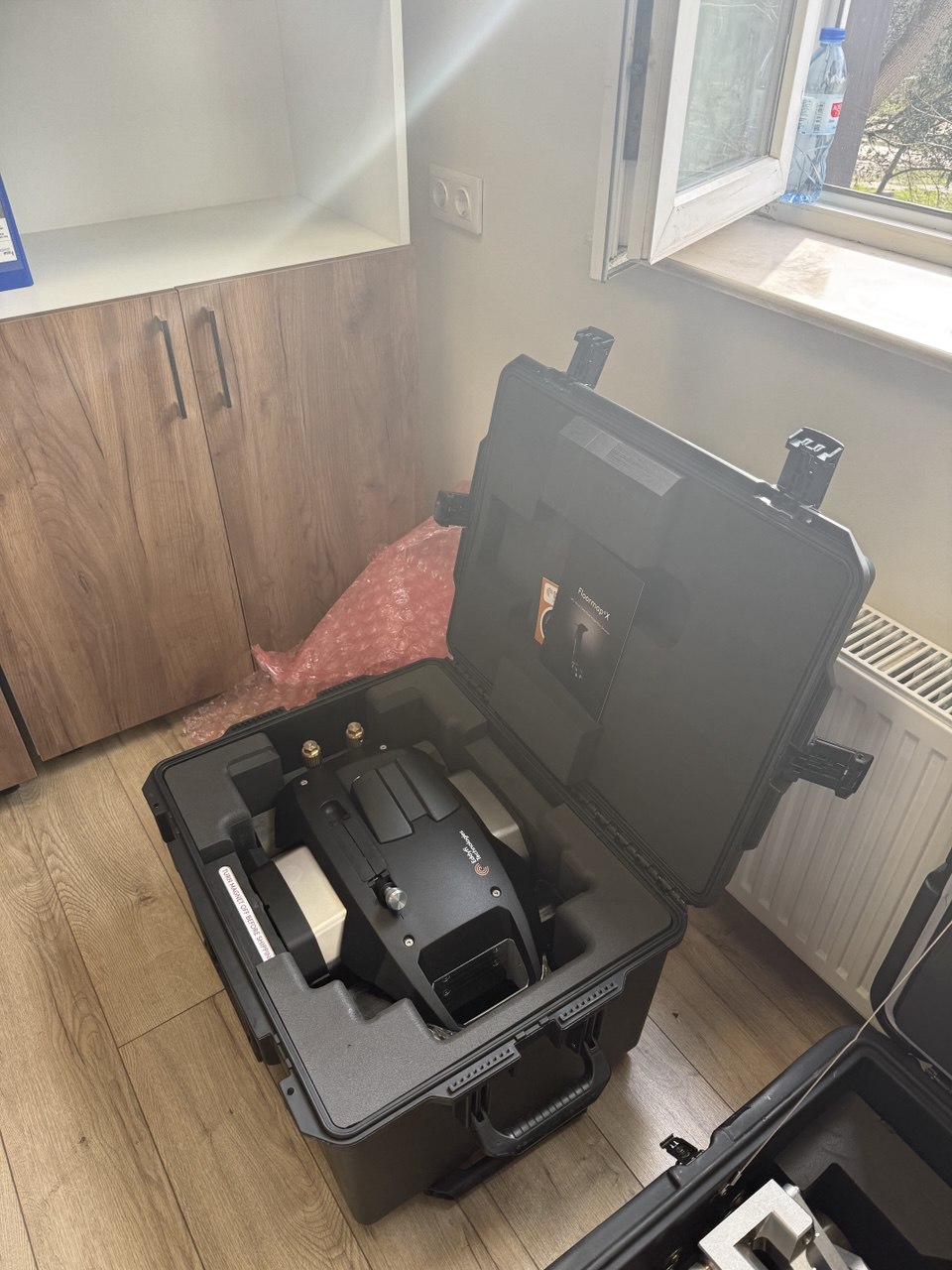

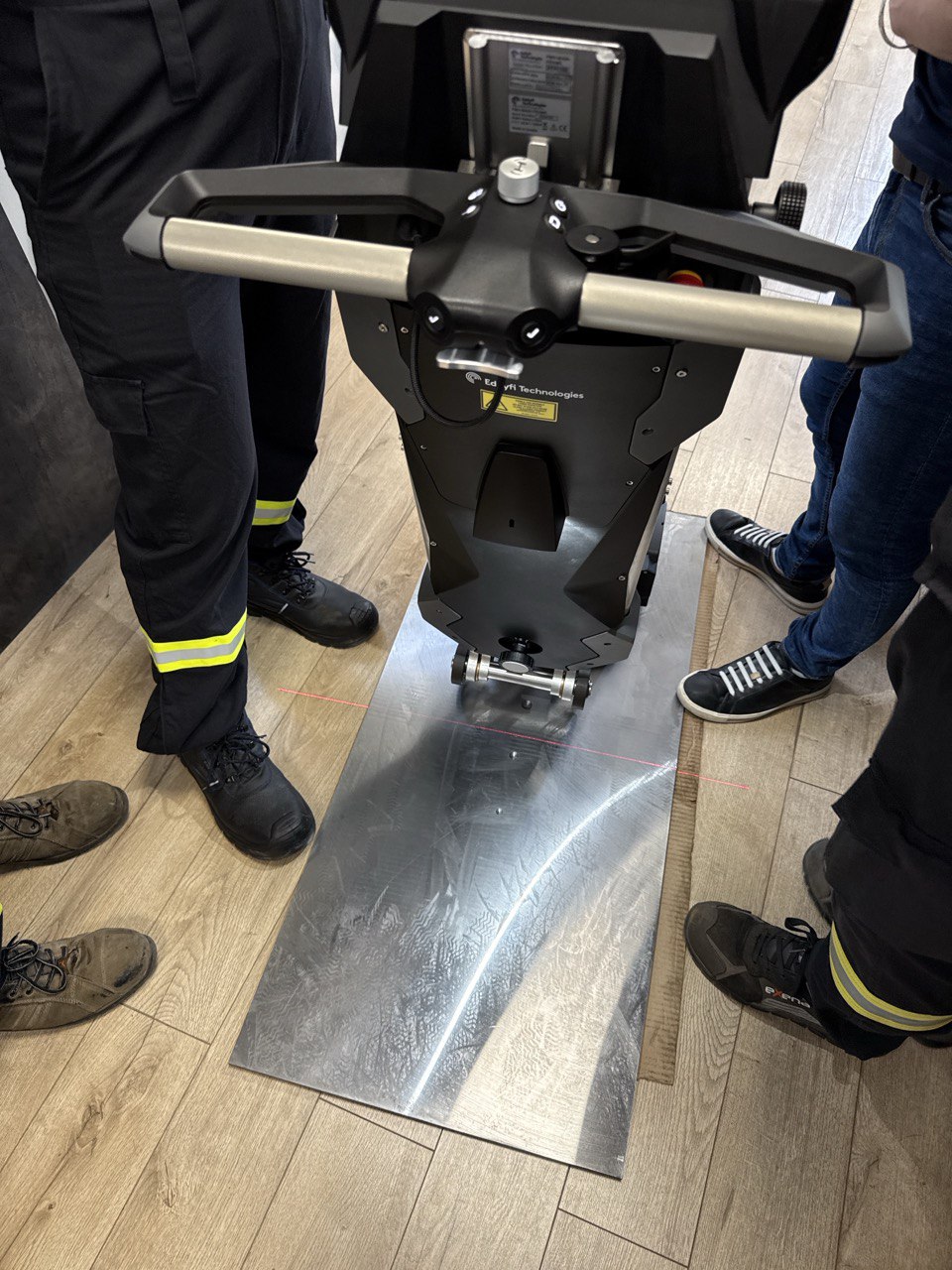

- Сканер Floormap®X с двумя сменными блоками датчиков для различных толщин (стандартный и для тонких листов).
- Калибровочные пластины с искусственными дефектами для настройки чувствительности.
- Программный пакет Magnifi® для сбора и анализа данных (с функцией автоматического распознавания дефектов).
- Планшетный компьютер защищённого исполнения для работы в полевых условиях.
- Комплект удлинителей и адаптеров для контроля окраек и труднодоступных зон.
- Обучение 6 специалистов заказчика методике контроля и работе с ПО.
Технические характеристики Floormap®X
Основные параметры
Эксплуатационные характеристики
Точность и позиционирование
Программное обеспечение
Режимы работы и методика контроля днищ резервуаров
| Режим / Этап | Технология | Применение на объекте | Получаемые данные |
|---|---|---|---|
| Сканирование центральной части днища | MFL, двойная матрица, ширина захвата 610 мм | Проходы сканером параллельными полосами с перекрытием | Карта потери металла по всей площади, выявление коррозионных пятен, язв, питтинга |
| Контроль окраек и зон термического влияния | MFL с адаптерами для малого радиуса, ручные датчики | Сканирование периметра днища, зон сварных швов, примыканий к стенке | Обнаружение трещин, расслоений, коррозии в наиболее напряжённых зонах |
| Верификация дефектов | Ультразвуковой толщиномер (в комплекте) | Точечные замеры в местах, отмеченных на MFL-карте как подозрительные | Уточнение глубины дефекта, подтверждение результатов MFL |
| Повторная инспекция (мониторинг) | Сравнение карт MFL разных лет в ПО Magnifi® | Оценка скорости развития коррозии, планирование ремонтов | Динамика изменения толщины, прогноз остаточного ресурса |
Для каждого резервуара была разработана индивидуальная схема сканирования с учётом конструкции днища (центральная часть, окрайки, зоны под резервуарными лестницами и оборудованием). Все данные привязывались к реальным координатам резервуара, что позволило создать точные цифровые паспорта днищ.
Результаты проекта для резервуарного парка
Сокращение времени
Контроль днища резервуара РВС-5000 выполнен за 4 часа вместо 3 дней традиционными методами. Общее время простоя сокращено на 70%.
Выявление скрытых дефектов
Обнаружено 15 зон локальной коррозии с потерей металла более 30%, которые не были выявлены при выборочном УЗК. Предотвращены потенциальные утечки.
Экономический эффект
За счёт отказа от полной зачистки днищ и сокращения простоев экономия составила более $250 000 на партии из 12 резервуаров.
Цифровизация активов
Созданы электронные карты коррозии для каждого резервуара, которые используются для планирования ремонтов и мониторинга в системе управления активами.
| Параметр | Традиционный метод (визуальный + выборочный УЗК) | Floormap®X (MFL сканирование) | Эффект |
|---|---|---|---|
| Время подготовки (очистка, удаление покрытия) | 2 дня (удаление покрытия, зачистка до металла) | 4 часа (удаление остатков продукта, сканирование по покрытию) | -80% |
| Время контроля днища (100% площади) | 3 дня (разметка сетки, замеры в узлах) | 4 часа (непрерывное сканирование) | -85% |
| Процент охвата днища | менее 5% (выборочные точки) | 100% (сплошное картирование) | в 20 раз больше |
| Выявляемость локальной коррозии | низкая (можно пропустить) | высокая (визуализация всех аномалий) | +90% |
Заключение и дальнейшее сотрудничество
Реализация проекта по поставке магнитного сканера Floormap®X подтвердила высокую эффективность технологии MFL для контроля днищ резервуаров в условиях нефтегазового комплекса. Сочетание высокой производительности, 100% охвата и детальной визуализации дефектов позволило заказчику перейти на принципиально новый уровень диагностики резервуарного парка, обеспечив безопасность и продление срока службы оборудования.
Внедрение Floormap®X стало первым шагом к созданию системы предиктивного обслуживания резервуаров на основе объективных данных о фактическом состоянии днищ. В планах заказчика — расширение применения метода на другие типы ёмкостей и интеграция данных в корпоративную систему управления основными фондами.
Перспективы развития сотрудничества:
- Поставка второго комплекта Floormap®X для ускорения инспекций на удалённых площадках.
- Внедрение роботизированного сканера для контроля вертикальных стенок резервуаров.
- Создание централизованной базы данных результатов MFL-инспекций для всего парка.
- Обучение дополнительного персонала заказчика и передача методик в собственную лабораторию НК.
- Разработка индивидуальных калибровок для нестандартных толщин и материалов.
О технологии MFL и Floormap®X:
Магнитный поток утечки (MFL) — признанный мировой стандарт для контроля днищ резервуаров, одобренный API 653 и другими отраслевыми нормативами. Floormap®X от Eddyfi (Silverwing) является одним из самых производительных и точных сканеров в своём классе, позволяя получать достоверные результаты даже в сложных условиях эксплуатации.
