Внедрение системы измерения текстуры поверхности и контура SURFCOM NEX 041 для контроля шарико-винтовых передач в станкостроении

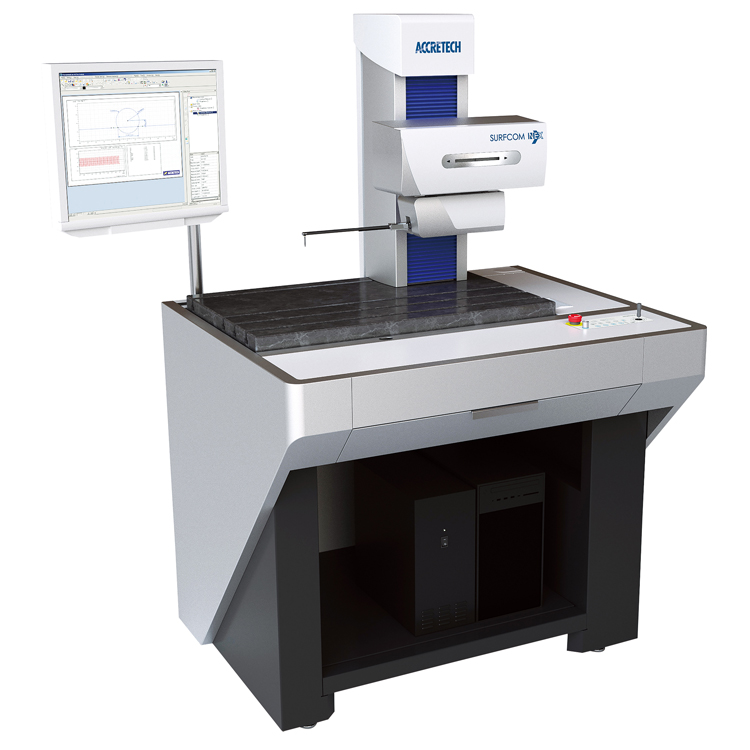

Наша компания успешно реализовала комплексный проект по внедрению современной измерительной системы SURFCOM NEX 041 DX2/SD2 для одного из производителей высокоточных станков и станочных компонентов. Основной задачей проекта стало обеспечение стопроцентного контроля геометрических параметров шарико-винтовых передач (ШВП) — ключевых узлов, определяющих точность и долговечность металлообрабатывающего оборудования.
Ранее контроль ШВП выполнялся выборочно с использованием ручных инструментов и проекторов, что не позволяло гарантировать стабильность характеристик и приводило к увеличению процента брака на финальной стадии сборки. Внедрение SURFCOM NEX 041 позволило автоматизировать измерение параметров профиля резьбы, шага, шероховатости и геометрических отклонений, обеспечив микронную точность и полную прослеживаемость результатов.
Ключевые показатели проекта:
- ТОЧНОСТЬ Измерение параметров ШВП с разрешением 0,1 нм по Z
- АВТОМАТИЗАЦИЯ Полная автоматизация процесса контроля (80% сокращение времени)
- ОБЪЕКТИВНОСТЬ Исключение человеческого фактора, цифровой протокол на каждую деталь
- УНИВЕРСАЛЬНОСТЬ Контроль ШВП длиной до 1000 мм и диаметром до 150 мм
Введение
В современном станкостроении качество шарико-винтовых передач напрямую влияет на точность позиционирования, плавность хода и ресурс оборудования. Даже незначительные отклонения профиля резьбы или шероховатости поверхности качения приводят к повышенному износу, вибрациям и потере точности. Производитель столкнулся с необходимостью ужесточения контроля параметров ШВП для выхода на новые рынки и соответствия требованиям международных стандартов.
Традиционные методы — контроль шага с помощью микроскопов и измерение шероховатости переносными профилометрами — не обеспечивали необходимой производительности и воспроизводимости. Кроме того, они не позволяли одновременно оценивать профиль резьбы и микрогеометрию поверхности. В рамках проекта было предложено комплексное решение на базе SURFCOM NEX 041 DX2/SD2, объединяющего функции измерения контура и текстуры поверхности в одном приборе с повышенной точностью для контурных измерений.
Техническое решение и особенности внедрения
Комплексное внедрение включало поставку оборудования, разработку методик измерения, создание измерительных программ и обучение персонала:
- Поставка SURFCOM NEX 041 DX2/SD2 в комплекте со сменными датчиками: высокоточный датчик контура со встроенной автобалансировкой и датчик шероховатости с диапазоном 1000 мкм
- Монтаж и юстировка прибора в чистом помещении (класс 7)
- Настройка системы термокомпенсации для работы при 20±5°C
- Верификация точности по стандартам ISO и составление протокола калибровки
- Интеграция с ПК заказчика и установка ПО ACCTee, SURFCOM Map
- Создание измерительных программ для типовых типоразмеров ШВП (диаметр 16–100 мм, шаг 5–20 мм)
- Разработка алгоритмов оценки профиля резьбы: отклонение шага, угол профиля, радиус скругления, диаметр шарика
- Программирование измерения шероховатости на рабочих поверхностях качения (параметры Ra, Rz, Rmax, Rpk, Rk)
- Настройка автоматического построения 3D-карт топографии с помощью SURFCOM Map
- Интеграция шаблонов отчетов, включающих графики, таблицы и заключение о годности
- Проведение 40-часового обучения для трёх операторов и двух технологов
- Освоение работы в ПО ACCTee (измерение контура и шероховатости), создание пользовательских макросов
- Практические занятия по калибровке датчиков, замене щупов и интерпретации результатов
- Предоставление комплекта документации и видеоинструкций
Технические характеристики SURFCOM NEX 041 DX2/SD2
Основные параметры
Датчик шероховатости
Датчик контура (высокоточный с автобалансировкой)
Условия эксплуатации и ПО
Результаты проекта
- Сокращение времени контроля типовой ШВП длиной 600 мм на 80% (с 60 до 12 минут)
- Повышение точности измерений профиля резьбы на 75% (погрешность снижена с ±8 мкм до ±2 мкм)
- Переход к 100% контролю всех выпускаемых ШВП (ранее — выборочный контроль 10%)
- Снижение доли брака на этапе финальной сборки станков на 35%
- Обучение и сертификация 5 специалистов заказчика
- Создание электронного архива результатов измерений с прослеживаемостью до каждой детали
Время контроля
Сокращено с 60 до 12 минут на одну ШВП (-80%)
Точность профиля
Погрешность измерения профиля снижена с ±8 мкм до ±2 мкм (+75%)
Объём контроля
Переход от выборочного (10%) к 100% контролю всех ШВП
Снижение брака
Брак на финальной сборке снижен на 35% за счёт раннего выявления дефектов
| Параметр | Ручной контроль (проектор, профилометр) | SURFCOM NEX 041 | Эффект от внедрения |
|---|---|---|---|
| Время контроля ШВП (L=600 мм) | 60 минут | 12 минут | -80% |
| Погрешность измерения шага | ±8 мкм | ±2 мкм | +75% |
| Воспроизводимость результатов (R&R) | 25% | 5% | в 5 раз лучше |
| Документирование результатов | Ручное (30 минут) | Автоматическое (1 минута) | -97% |
| Количество контролируемых параметров | 10 (шаг, диаметр, Ra) | 25+ (профиль, углы, радиусы, Rk, Rpk, Rvk и др.) | +150% |
Заключение и перспективы
Внедрение измерительной системы SURFCOM NEX 041 DX2/SD2 на производстве шарико-винтовых передач для станкостроения позволило предприятию выйти на качественно новый уровень контроля. Сочетание высокой точности, автоматизации и расширенных возможностей анализа (3D-топография, параметры контура) обеспечило не только снижение брака, но и создало фундамент для сертификации продукции по международным стандартам.
Проект продемонстрировал, что современные метрологические решения окупаются в течение первого года за счёт сокращения времени контроля, снижения затрат на гарантийное обслуживание и повышения доверия заказчиков. Полученный опыт будет использован для тиражирования на другие производственные участки предприятия.
Дальнейшие планы развития метрологической системы:
- Интеграция SURFCOM NEX в единую информационную систему управления качеством
- Автоматическая загрузка/выгрузка деталей с помощью роботизированного комплекса
- Внедрение статистического управления процессами (SPC) на основе накапливаемых данных
- Расширение номенклатуры контролируемых изделий (направляющие, ходовые винты)
- Подготовка к аккредитации лаборатории по ISO/IEC 17025
