Pipescan HD предназначено для обеспечения максимальной скорости, надежности и уверенности при обнаружении коррозии и точечной коррозии в трубах и поверхностях из черных металлов.
Решение Eddyfi Technologies Pipescan HD предназначено для обеспечения максимальной скорости, надежности и уверенности при обнаружении коррозии и точечной коррозии в трубах и поверхностях из черных металлов. Это повышает общую эффективность кампаний по оценке добросовестности за счет повышения производительности инспекционной группы, оптимизации рабочего процесса для включения отчетов на месте и предоставления владельцу активов поддающихся проверке зарегистрированных данных.
Преимущества:
- Скорость: сканирование, анализ данных и создание отчетов в одном быстром рабочем процессе
- Самое высокое разрешение на рынке, обеспечивающее легкое понимание изображения C-скана
- Высокая вероятность обнаружения коррозии с выявленными дефектами до 1 мм (0,04 дюйма)
- Простое развертывание в процессе эксплуатации: не требуется контактная жидкость и требуется минимальная подготовка поверхности.
- Простота в эксплуатации с минимальной потребностью в обучении
- Гибкие составляющие подходят для всех размеров труб и сосудов
- Полная запись данных с регулируемым порогом отчетности
Приложения:
Нефтегазовая промышленность:
- Распределительные, сборные, питающие или транспортные трубопроводы
- Коллекторные линии
- Суда
- Линии причала
- Трубопровод терминала конденсата
Энергетика:
- Системы технической воды
- Системы противопожарной защиты
- Трубы для котлов угольных электростанций

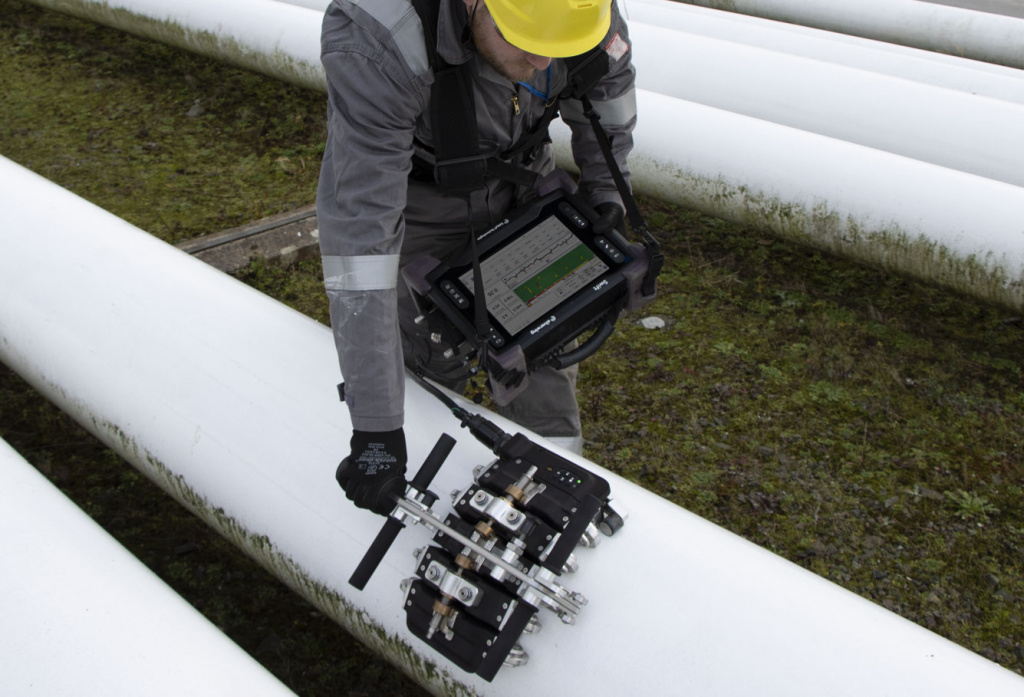

Pipescan HD от Silverwing — сканер MFL с самым высоким разрешением на рынке. Благодаря высокой вероятности обнаружения (PoD) Pipescan HD является эффективным и надежным решением для контроля труб на наличие коррозии и точечной коррозии.

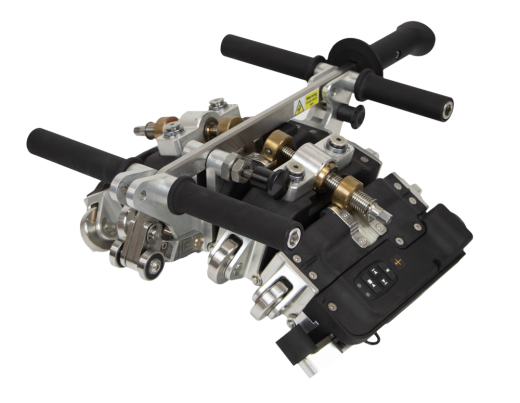

Развертывание Pipescan упрощается благодаря уникальному инструменту регулировки одной кривизны, позволяющему быстро настроить контроль. Никакой контактной жидкости или сложных настроек не требуется, подключите Pipescan к прибору для сбора данных, введите данные контроля, и система готова к работе.
Кроме того, все отсканированные данные автоматически записываются, и отчеты могут быть выданы на месте, что дает владельцам активов немедленную информацию о состоянии их активов, повышая производительность и эффективность
Почему Метод поиска утечек магнитного потока (MFL)?
MFL — это быстрый, надежный и надежный метод коррозионного скрининга, который определяет объем отсутствующего магнитного материала в проверяемом компоненте.
MFL требует ограниченной подготовки поверхности и не требует использования контактной жидкости. Пользователям требуется минимальное обучение, а скорость сканирования до 1 м/с (3,2 фута/с) делает MFL идеальным решением для быстрого и экономичного обнаружения коррозии.
Регулируемый порог отчета:
Стремясь создать быстрое и простое в использовании решение, программное обеспечение сохранило функцию регулируемого порога отчетности, позволяющую пользователю сообщать только о том, что имеет отношение к объему работ. Поскольку все данные записываются, порог сообщения может быть скорректирован после контроля. Сохраняя все данные, инженеры знают истинное состояние актива.
Отчет на ходу:

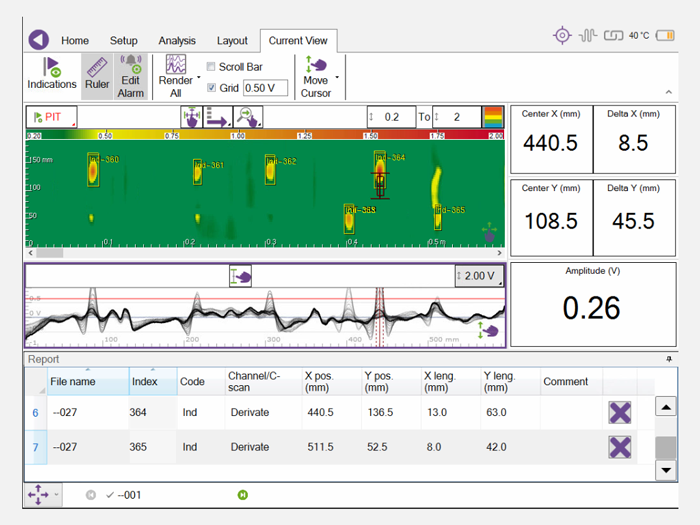

Инструменты повышения эффективности включают инструмент создания отчетов одним щелчком мыши, предназначенный для улучшения общего рабочего процесса от проверки до отчета. Показания можно анализировать на ходу, в конце сканирования или в конце работы. После завершения анализа просто выберите «Создать отчет», а затем перенесите его на USB-накопитель для распространения. После завершения инспекции составляется отчет.
Совместимые инструменты
Silverwing Swift-M
Специализированный прочный прибор для сбора данных MFL с батарейным питанием. Silverwing Swift-M с большим антибликовым мультисенсорным дисплеем с диагональю 26,4 см (10,4 дюйма) обеспечивает кристально чистое изображение при любом освещении.
Eddyfi Reddy
Прочный, портативный и высокопроизводительный многофункциональный прибор. Технологии включают вихретоковый контроль (EC), матричный ECA (TECA) и MFL. Широкий ассортимент датчиков и принадлежностей для быстрой оценки трещин и коррозии.
Характеристики:
- Технологии: Датчики рассеяния магнитного потока / датчики Холла
- Метод движения: Скорость ручного толкания до 1 м/сек (40 дюймов/сек)
- Толщина покрытия: Немагнитный материал до 6 мм (0,2 дюйма)
Диапазон OD (реальное значение):
- PS-HD-MFL-127XFLAT: от 127 мм до плоскости (5,0 дюйма до плоскости)
- PS-HD-MFL-73X127: от 73 до 127 мм (от 2,875 до 5 дюймов)
- PS-HD-MFL-48X63: от 48 до 64 мм (от 1,9 до 2,5 дюйма)
Рекомендуемая толщина стенки:
- PS-HD-MFL-127XFLAT: до 12,7 мм (0,5 дюйма)
- PS-HD-MFL-73X127: до 8,56 мм (0,337 дюйма)
- PS-HD-MFL-48X63: до 6,05 мм (0,238 дюйма)
Количество каналов:
- PS-HD-MFL-127XFLAT: 27
- PS-HD-MFL-73X127: 17
- PS-HD-MFL-48X63: 9
- Расстояние между каналами: 7 мм (0,27 дюйма)
- Наименьший обнаруживаемый дефект: Обнаружение от Ø > 2 мм и потери стенки 10%
- Максимальная температура поверхности: 60°С (140°Ф)
- Соединительный кабель 5 метров (15 футов) стандартной длины
Масса:
- PS-HD-MFL-127XFLAT: 30 фунтов (13,4 кг)
- PS-HD-MFL-73X127: 20,5 фунтов (9,3 кг)
- PS-HD-MFL-48X63: 12 фунтов (5,5 кг)
Кейс:
Соответствует требованиям IATA по транспортировке намагничивающихся материалов
