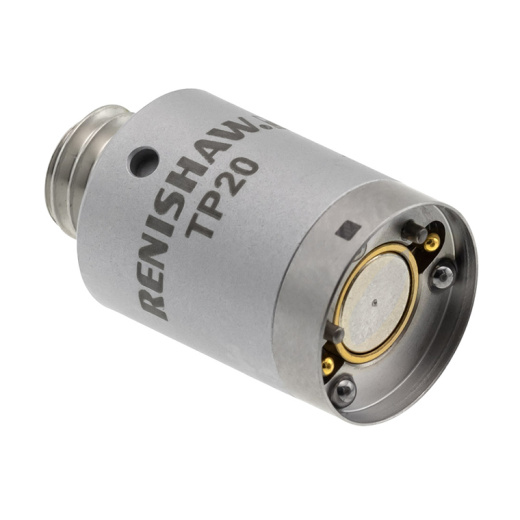

Датчик касания TP20

Компактный контактный триггерный датчик TP20, который позволяет использовать ряд конфигураций щупов и удлинителей для доступа к функциям на сложных деталях.

TP20 представляет собой компактную 5- или 6-позиционную систему кинематических сенсорных датчиков. Конструкция из двух частей, состоящая из корпуса датчика и съемного модуля (модулей) щупа, соединенных с помощью магнитной кинематической муфты с высокой повторяемостью. Это дает возможность изменять конфигурацию щупов вручную или автоматически без необходимости повторной аттестации наконечников щупов, тем самым значительно экономя время при проведении проверок.

Модули, предлагающие различные усилия срабатывания, позволяют наилучшим образом согласовать характеристики пробника с задачей измерения. Также доступен набор удлинителей датчиков, а также 6-контактный модуль. Резьба для крепления щупа подходит для щупов серии Renishaw M2

Датчик TP20 легко модернизируется и совместима с существующими интерфейсами сенсорных датчиков, удлинителями и адаптерами.

Системные компоненты:

• Корпус датчика TP20
• Модуль датчика TP20 — семь вариантов позволяют оптимизировать его в соответствии с областью применения
• Стойка для смены модулей MCR20 или TCR20 — автоматическая работа
• Магазин для хранения модулей MSR1 - ручное управление
• Работает с контроллерами Renishaw PI 7-3, PI 200-3 и UCC.
