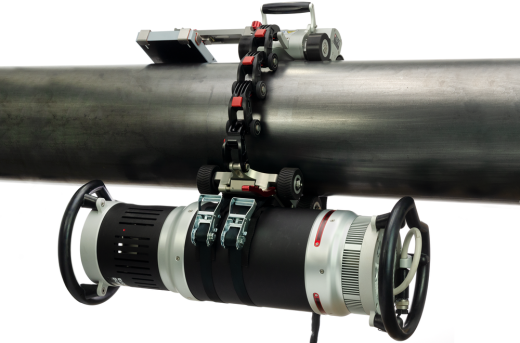

Автоматизированный сканер SKOOT X для цифровой радиографии

Каждая радиографическая инспекция уникальна, от типа детектора и источника до размера и материала трубы. Инновационный SKOOT X может удовлетворить требования любого приложения. Ручной контроллер позволяет дистанционно управлять и программировать определенные шаблоны сканирования вокруг трубопровода. Установите выбранный вами детектор и источник с возможностью регулировки угла приемного детектора, поворота, высоты и других параметров для достижения точных результатов. Мощная гусеничная тележка SKOOT X может перемещать источники весом до 29 кг  (65 фунтов), а встроенный энкодер отслеживает точное положение сканирования для получения воспроизводимых результатов. Быстросъемные звенья цепи обеспечивают фантастический способ крепления системы SKOOT X к материалам из черных и цветных металлов. Эти же звенья цепи могут иметь размер, подходящий для труб диаметром от 20,3 см(8 дюймов) до 106,7 см(42 дюйма).

Закажите SKOOT X, подходящий к вашим системам, и откройте для себя простоту автоматизированного рентгенографического контроля.

Особенности:

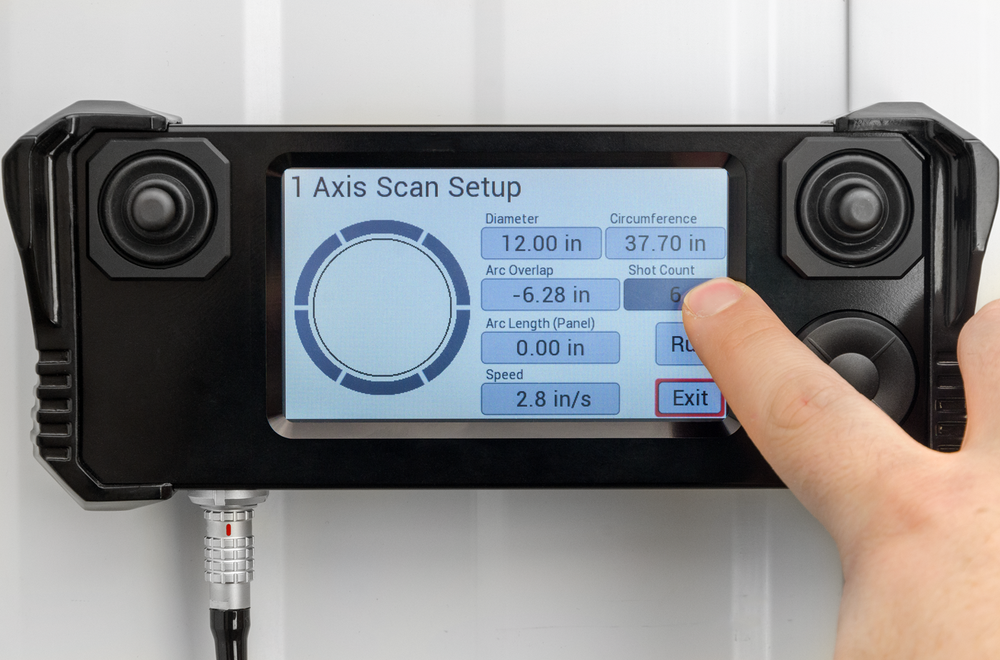

Автоматизированное управление

Встроенное программное обеспечение позволяет пользователям программировать определенные шаблоны сканирования вокруг трубы. Введите диаметр трубы и количество снимков, которые нужно сделать, и программа рассчитает необходимые интервалы. Скорость и другие переменные также доступны для настройки проверки по мере необходимости.

Универсальность сканирования

Работа по окружности возможна на трубах размером от 20,3 см (8 дюймов) и диаметром до 106,7 см (42 дюйма). Регулируемая пряжка позволяет пользователю регулировать натяжение цепи по мере необходимости.

Контроль цветных металлов

Выполняйте рентгенографический контроль магнитных и немагнитных поверхностей с помощью адаптируемой цепной системы. Звенья цепи собираются по окружности трубы, «прижимая» систему к трубе.

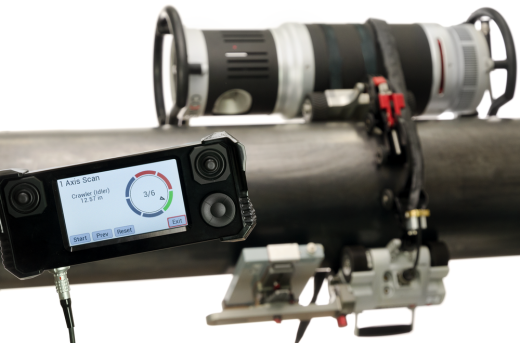

Дистанционное управление

Управляйте операциями сканера с помощью прочного портативного контроллера с джойстиками, большим цветным сенсорным экраном и тактильной обратной связью. Инспекторы могут дистанционно управлять системой с расстояния до 6 футов Магниты на задней панели контроллера предотвращают падение

Регулируемость

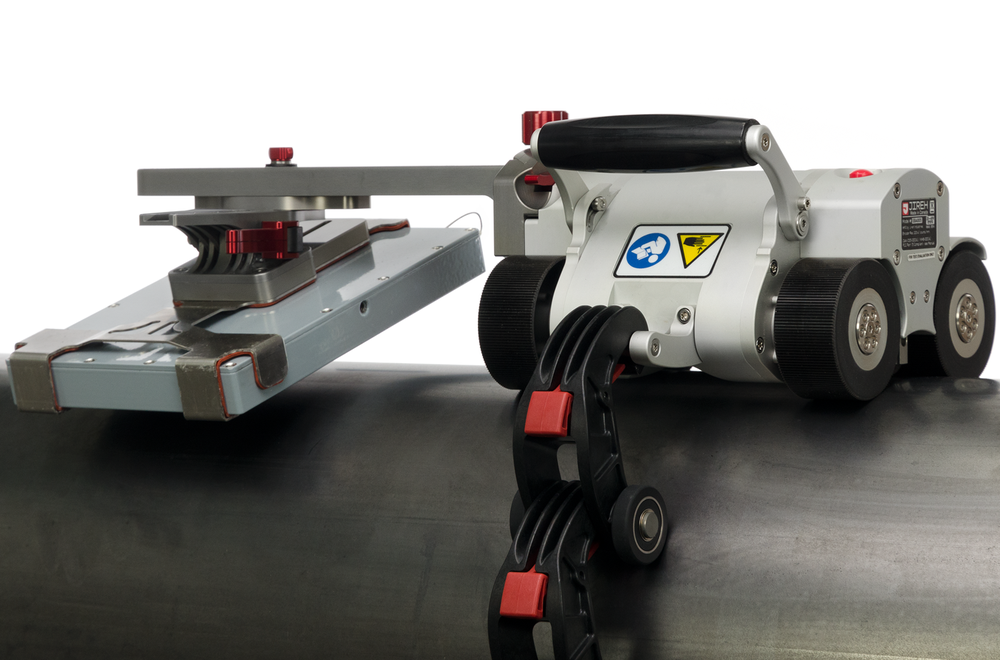

Установите кронштейн источника излучения на гусеничном ходу, чтобы обеспечить, казалось бы, бесконечную возможность адаптации извещателя под нужным углом.

Совместимость

Подключайте SKOOT X к любому количеству рентгенографических инструментов и производителей. Свяжитесь с нами, чтобы разработать специальные кронштейны для вашего конкретного детектора.

Монтажная пластина

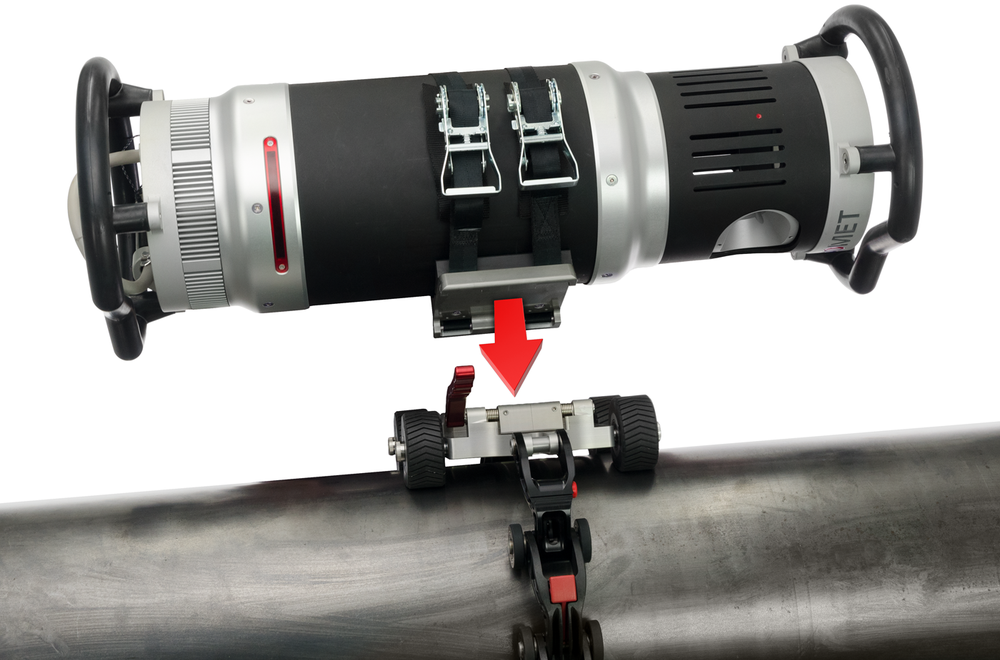

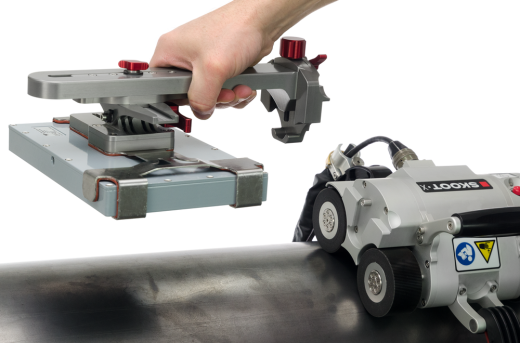

Монтажная пластина крепиться к рентгеновскому аппарату пользователя. Она крепится непосредственно к источнику и снимается с тележки источника с помощью быстросъемной красной ручки. Это позволяет системе SKOOT X сначала устанавливаться на трубу, прежде чем поднимать тяжелый источник и прикреплять его к быстроразъемному креплению тележки источника.

Магнитный контроль

Разработанный для обеспечения высокой степени адаптации и регулировки, SKOOT X также можно заказать с магнитными колесами для перемещения детектора по металлическим трубам и поверхностям. Свяжитесь с нашими техническими специалистами по продажам , чтобы заказать SKOOT X с магнитными колесами.

Гарантия

Разработан и разработан для безупречной работы. Мы поддерживаем наши продукты в течение трех лет.

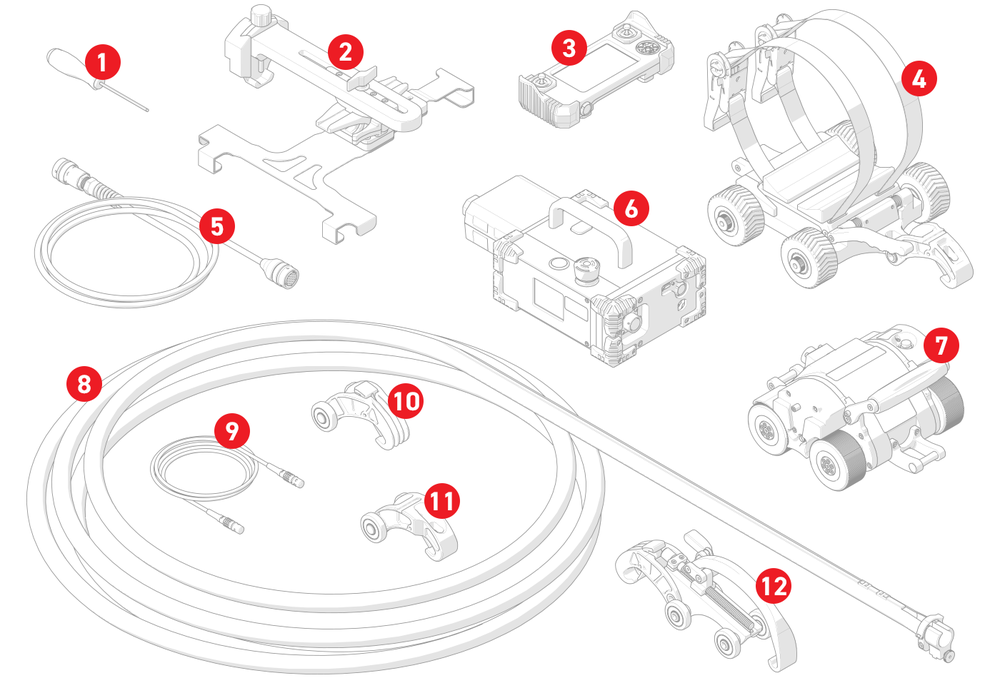

Комплект поставки:

1. Отвертка 3 мм. Шестигранная отвертка на 3 мм подходит для большинства настроек SKOOT X.

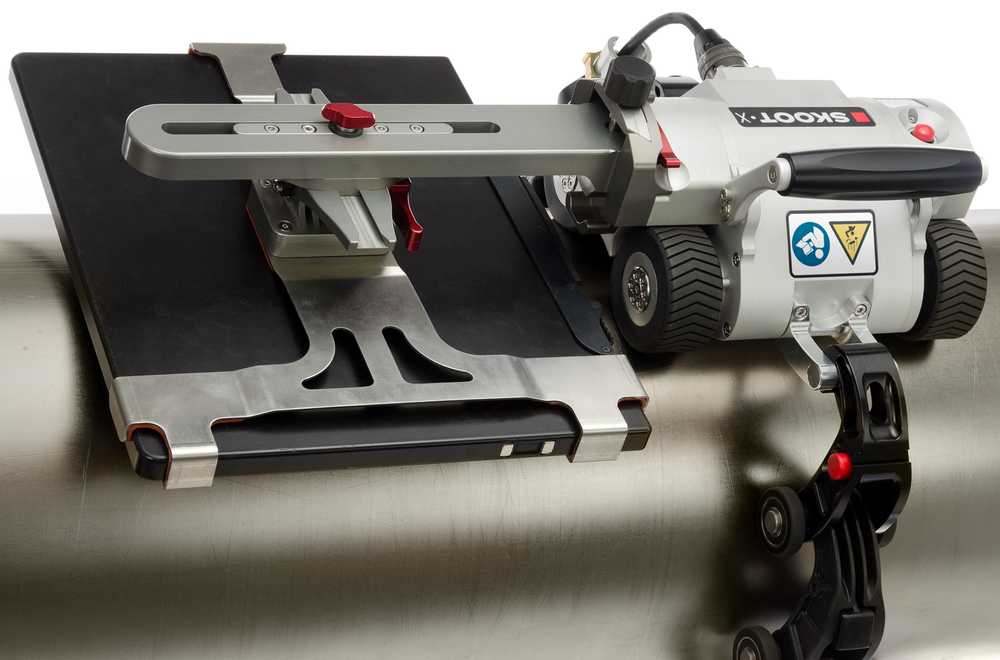

2. Держатель детектора. Доступны различные кронштейны детектора, совместимые с выбранным вами детектором. Кронштейн детектора имеет регулировку высоты, поворота и угла для захвата изображений по мере необходимости.

3. Портативный контроллер. Портативный контроллер содержит операционную систему SKOOT X. Пользователи могут устанавливать параметры сканирования с помощью интуитивно понятного сенсорного экрана.

4. Монтажная пластина для источника излучения. Держатель источника присоединяется к звеньям цепи системы и несет на себе исходное устройство.

5. Связь. Кабель связи между контроллером питания и SKOOT X.

6.  Питание. Совместимый с источниками питания в Северной Америке, Европе и Великобритании, контроллер питания использует различные источники питания для обеспечения питания.

7. SKOOT X. Мощный гусеничный ход перемещает систему по окружности трубы. Кроулер SKOOT X также оснащен удобной ручкой, а кронштейн детектора крепится сбоку гусеничного робота.

8. Защита кабелей. Защитите и организуйте кабели с помощью прочной кабельной системы.

9. Дополнительный кабель. Этот кабель соединяет портативный контроллер с контроллером питания.

10. Звено цепи. Быстросъемные звенья образуют цепную систему, удерживающую сканер на проверяемой поверхности.

11. «ЛАСТОЧКИН ХВОСТ». Эта метод обеспечивает точку крепления для аксессуаров, таких как управление кабелем.

12. Замок. Пряжка завершает систему цепи вокруг трубы и при необходимости регулирует натяжение цепи.

Характеристики:

Основные:

• Разрешение энкодера: 220,4 имп  /мм  (5598,4 имп/дюйм)
• Максимальная полезная нагрузка: Рентгеновский аппарат должен быть не более 29 кг  (65 фунтов)
• Максимальная скорость:  7,4 см/сек  (2,9 дюйма/сек)
• Требования к питанию: 100–240 В переменного тока  , 50/60 Гц, 1,4 А
• макс. длина шлангокабеля:  30 м  (98,4 фута)
• Поверхность контроля:  Черные и цветные металлы

Диаметр трубопроводов:

Окружность, внешний диаметр  (НД) : от 20,3 см(8 дюймов) до 106,7 см (42 дюйма)

Соответствует:

• CE : Декларация CE Европейского Союза – Соответствие основным требованиям и положениям директив Европейского Союза. 1
• FCC:  соответствие части 15 правил FCC. 1
• Министерство промышленности Канады:  CAN ICES-3 (A)/NMB-3(A) — это цифровое устройство класса A соответствует канадскому стандарту ICES-003. 1
• UKCA:  Оценка соответствия Соединенному Королевству – Соответствие соответствующим законодательным требованиям и законодательным актам Великобритании. 1

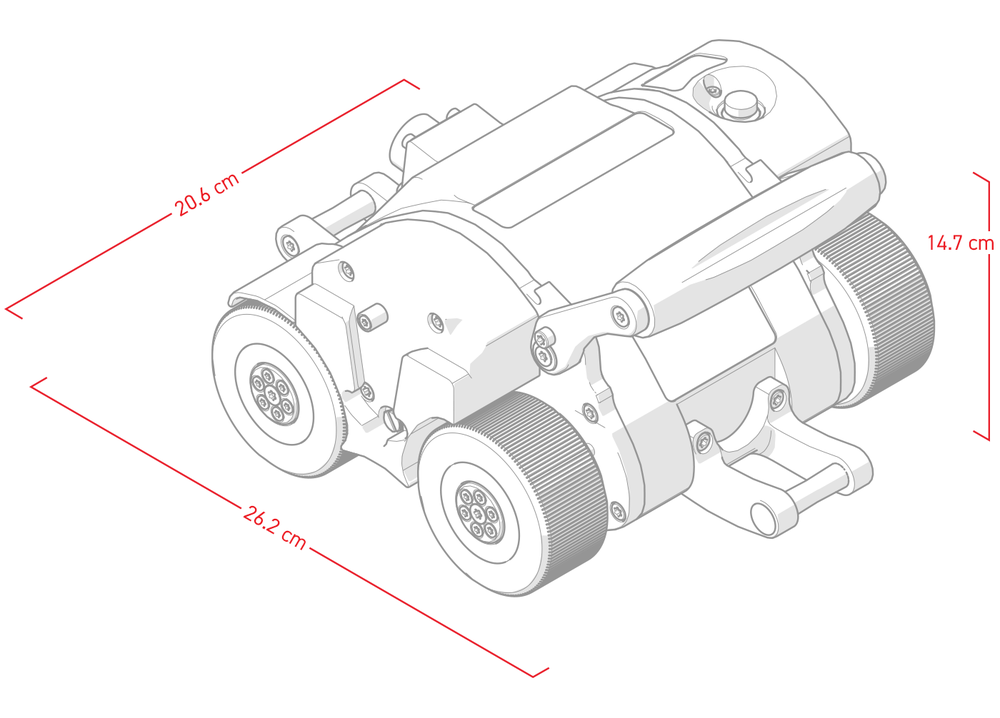

Габаритные размеры:

• Ширина базового сканера Scoot:  20,6 см  (8,1 дюйма)
• Глубина базового сканера Scoot:  26,2 см  (10,3 дюйма)
• Высота базового сканера Scoot:  14,7 см  (5,8 дюйма)
• Вес базового сканера Scoot:  4,6 кг  (10,1 фунта)

Условия работы:
