Первоначально, метод контроля направленных ультразвуковых волн, был разработанный для обнаружения коррозии под изоляцией (CUI) в трубопроводах нефтехимических заводов. Данный метод контроля (GWT) первоначально с использованием Focus+™от Teletest, а теперь Sonyks™ нашел отражение в широком диапазоне применений, и даже там где трубопроводы труднодоступны.
Метод контроля направленными ультразвуковыми волнами (Guided Wave Testing, GWT) изначально был разработан для обнаружения коррозии под изоляцией (CUI) в трубопроводах нефтехимических заводов. Сначала реализованный в системе Focus+™, а теперь представленный в передовой системе Sonyks™, этот метод нашёл широкое применение в различных сферах, включая контроль труднодоступных участков трубопроводов.
Задача: Ограничения классической классификации дефектов по амплитуде
Несмотря на то, что метод неразрушающего контроля (НК) с направленными волнами является относительно новой технологией, владельцы активов уже считают его жизненно важным диагностическим инструментом. Это связано с простотой применения, обеспечивающей высокую производительность контроля, и его уникальной способностью контролировать участки трубы на расстоянии от места установки датчика, делая недоступные зоны доступными для инспекции.
С момента выпуска в 1990-х годах метод GWT претерпел значительные улучшения. Изначально использовался только режим продольных волн, позже добавился более универсальный режим крутильных волн. Однако даже при использовании обоих режимов классификация дефектов долгое время основывалась исключительно на амплитуде сигнала, что не давало точного представления о серьёзности обнаруженного дефекта.
Ключевая проблема
Классификация дефекта только по амплитуде сигнала не предоставляет информации о его форме и соотношении сторон. Одинаковая амплитуда может соответствовать как широкому и мелкому, так и узкому и глубокому дефекту, что затрудняет оценку реальной угрозы целостности трубопровода.

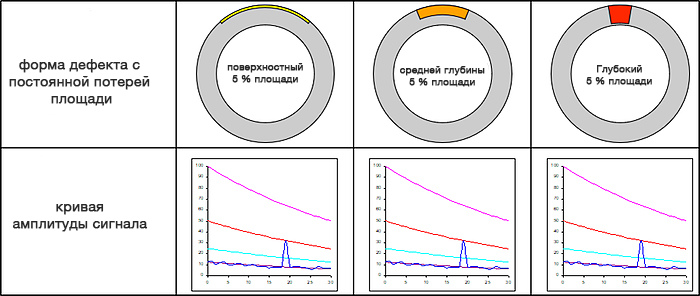

Рисунок 1: Амплитудный отклик трёх дефектов с одинаковой потерей 5% площади поперечного сечения, но разной геометрией
Решение: Sonyks™ с технологией фокусировки в реальном времени
Революционным шагом в развитии GWT стало внедрение технологии фокусировки. Система контроля трубопровода Sonyks™ от Eddyfi Technologies представляет собой единственное на рынке решение, обеспечивающее фокусировку в реальном времени. В отличие от предыдущих методов, требующих вторичного сбора данных, Sonyks собирает информацию революционным способом, используя комбинацию полного матричного захвата (FMC) и широкополосного доступа, что позволяет извлекать данные фокусировки непосредственно из первично собранных данных.
Фокус-тесты используют огибающие (флексурные) волны вместо осесимметричных, применяемых при стандартном сборе данных. Инструмент работает как датчик с фазированной решёткой, активируя определённые сегменты для создания волн изгиба, которые конструктивно интерферируют в месте дефекта. Данные собираются в восьми точках по окружности трубы, что позволяет получить информацию об угловом распределении дефекта.
Преимущество технологии
Sonyks — единственная система GWT, в которой преимущества фокусировки доступны в реальном времени. Более того, это единственное оборудование, которое собирает данные НК таким образом, что информацию о фокусировке можно извлечь постфактум, что имеет огромные преимущества при анализе и подтверждении результатов.

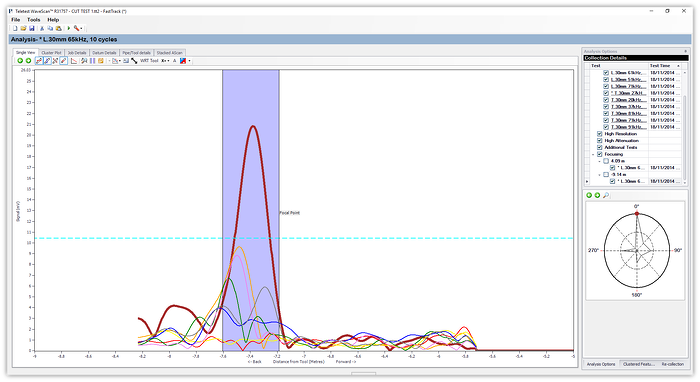

Рисунок 2: Отображение фокусных А-сканов и полярного графика в системе Sonyks™
После получения информации об амплитуде и фокусировке можно провести более точную оценку дефекта. Классификация полярных графиков выполняется по направленности (Dir) 1, 2 или 3, что соответствует степени локализации дефекта. Комбинированная оценка, полученная умножением оценки амплитуды на оценку направленности, позволяет определить приоритет последующих действий — высокий, средний или низкий.
Например, сигналы с низкой амплитудой, но высокой направленностью (локализованные дефекты) могут быть переклассифицированы как высокоприоритетные, поскольку представляют большую опасность, чем распределённые дефекты с той же амплитудой.
Технические характеристики системы Sonyks™
Основные возможности
Аппаратная часть
Программное обеспечение
Эксплуатационные параметры
Технология фокусировки: принципы и ограничения
Как и у всех технологий НК, у фокусировки есть свои возможности и ограничения. Качество данных фокусировки преимущественно определяется количеством доступных волн изгиба, которое зависит от нескольких факторов:
- Частота контроля — с увеличением частоты становится доступно больше волновых мод
- Толщина стенки трубы — толстостенные трубы поддерживают больше волн изгиба
- Диаметр трубы — трубы большего диаметра обеспечивают лучшее качество фокусировки
Программное обеспечение Sonyks автоматически рассчитывает благоприятные сценарии и предоставляет рекомендации по ожидаемому качеству данных фокусировки через систему светофора.
Для заданного диаметра трубы и толщины стенки оптимальной частотой фокусировки будет самая высокая частота, при которой индикация видна на А-скане. Любой диаметр трубы более 150 миллиметров (6 дюймов) должен обеспечивать как минимум среднее качество фокусировки, при этом качество будет повышаться с увеличением диаметра, толщины стенки и частоты.
Рисунок 3: Дисперсионная кривая, показывающая увеличение количества волновых мод с ростом частоты
Технология фокусировки в системе Sonyks™ позволяет преодолеть ключевое ограничение традиционного GWT — невозможность определить форму дефекта по амплитуде сигнала. Комбинируя данные об амплитуде и направленности, инспекторы получают полную картину о серьёзности дефекта, особенно важную при исследовании сигналов с низкой амплитудой, которые могут соответствовать глубоким локализованным повреждениям.
Практическая ценность комбинированного анализа
На рисунке 4 ниже иллюстрируется важность сбора данных о фокусировке, особенно в сравнении с рисунком 1, где три дефекта с одинаковой амплитудой выглядят идентично. Данные о фокусировке предоставляют информацию о соотношении сторон для каждого из трёх идентичных (по амплитуде) признаков.
Индикация справа более локализована и, следовательно, глубже, чем другие ответы. Индикация слева является наименее серьёзной из трёх, поскольку она простирается дальше по окружности и является более мелкой, чем её аналоги. Без данных фокусировки эти важные различия остались бы незамеченными.

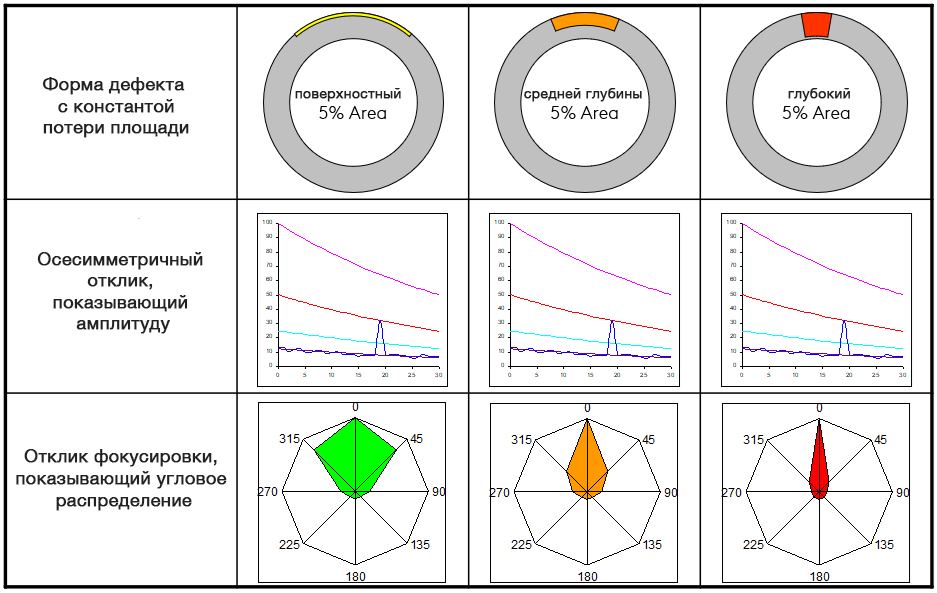

Рисунок 4: Сравнительная значимость данных амплитуды (сверху) и комбинированных данных амплитуды и фокусировки (снизу) для точной классификации дефектов
Матрица приоритизации последующих действий
| Амплитуда | Направленность | Результирующий балл | Приоритет |
|---|---|---|---|
| 3 | 3 | 9 | Высокий |
| 3 | 2 | 6 | Высокий |
| 2 | 3 | 6 | Высокий |
| 2 | 2 | 4 | Средний |
| 1 | 3 | 3 | Средний |
| 1 | 1 | 1 | Низкий |
Матрица показывает, как низкоамплитудные, но локализованные дефекты (амплитуда 1, направленность 3) получают более высокий приоритет, чем распределённые дефекты с той же амплитудой.
Сравнительные характеристики методов классификации дефектов
Sonyks™ с фокусировкой
Традиционный GWT (без фокусировки)
Ключевые преимущества системы Sonyks™
Объединяя традиционный амплитудный анализ с передовой технологией фокусировки, система Sonyks предоставляет более полную, точную и надёжную информацию о состоянии трубопровода. Это позволяет принимать обоснованные решения о необходимости и срочности ремонтных работ, оптимизировать ресурсы и повышать общую безопасность эксплуатации.
Визуализация с использованием фокусировки в реальном времени представляет собой решение для ультразвуковой инспекции нового поколения, превосходящее традиционные методы GWT по диагностическим возможностям и точности классификации. Оно обеспечивает количественные, высокоточные и прослеживаемые результаты, что особенно важно при работе с критической инфраструктурой.
Итоговые преимущества Sonyks™ с технологией фокусировки
- Более точная классификация дефектов за счёт учёта их формы и локализации
- Объективная система приоритизации на основе комбинированной оценки
- Снижение риска пропуска опасных глубоких локализованных дефектов
- Возможность анализа данных фокусировки после завершения инспекции
- Повышение эффективности использования ресурсов на последующие мероприятия
- Улучшенная документация и отчётность для регулирующих органов
- Совместимость с широким диапазоном диаметров и материалов труб
Видео: Технология фокусировки в действии с использованием системы Sonyks™
Данные об амплитуде и фокусировке должны быть получены при проведении инспекции ультразвуковым контролем с направленными волнами, чтобы максимизировать доступную информацию. Прибор ультразвукового контроля дальнего действия Sonyks от Eddyfi Technologies — это единственная на рынке доступная система, в которой преимущества фокусировки реализованы в реальном времени. Кроме того, это единственное инспекционное оборудование, которое собирает данные неразрушающего контроля таким образом, что из собранных данных можно извлечь данные фокусировки.
Информация, предоставляемая фокус-коллекциями, позволяет более детально оценить серьёзность дефекта; это особенно важно при исследовании сигналов с низкой амплитудой, так как этот тип отклика всё ещё может представлять проблему для трубы, особенно если он локализован в узком периферийном положении. Внедрение системы Sonyks с технологией фокусировки позволяет вывести контроль трубопроводов на новый уровень точности и надёжности.
