Тяга к магнитострикционным муфтам для контроля коррозии при осмотре опор труб

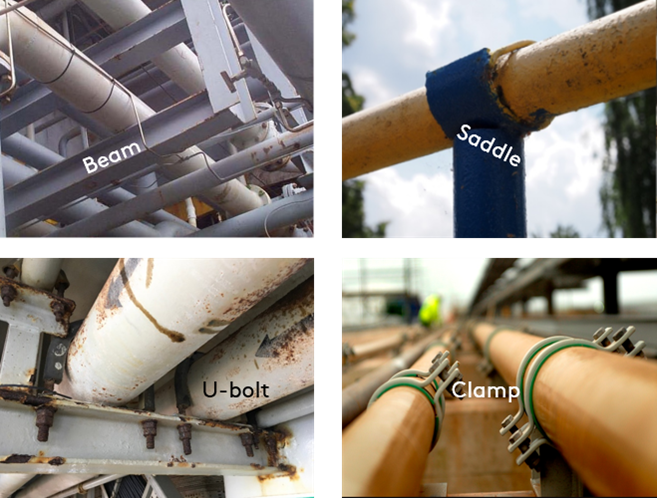

Опоры для труб бывают разных типов, каждая из которых имеет свой собственный набор уникальных проблем, связанных с их геометрией. Одним из распространенных типов является простая опора, которую можно механически зажать или просто «опирать» на трубу. Эти опоры без сварного соединения с трубой представляют повышенный риск коррозии. Их геометрия, часто в виде двутавровых балок или зажимов, создает трудности при доступе и осмотре областей под ними. С другой стороны, сварные опоры обеспечивают более прочное соединение с трубой, но вносят свои сложности. Сварное соединение потенциально может маскировать признаки потери стенки, что затрудняет обнаружение коррозии внутри него. Кроме того, сложная геометрия сварных опор требует тщательного рассмотрения для обеспечения комплексных проверок. Дополнительные методы для размещения различной геометрии поддержки. Кроме того, такие факторы, как доступ, диаметр трубы и требования конечного пользователя, будут играть роль в определении наиболее подходящей стратегии контроля.

Когда речь идет о трубах малого диаметра, защита от коррозии под опорами — непростая задача. Начните ультразвуковой контроль среднего радиуса действия (MRUT) с помощью длинноволнового оборудования Sonyks™. MRUT дает ряд впечатляющих преимуществ, в том числе улучшенное разрешение, чувствительность, круговую проверку и быстрое развертывание при использовании прибора Sonyks. Он разработан специально для труб малого диаметра, что делает его незаменимым инструментом для сортировки CUPS. Благодаря возможности работать с простыми опорами, такими как упоры и зажимы, MRUT упрощает процесс контроля, обеспечивая его эффективность.

Но не будем игнорировать ограничения. MRUT может создавать проблемы, когда речь идет о сварных опорах, и в настоящее время он ограничен трубами меньшего диаметра. Однако есть решение, которое революционизирует процесс контроля — магнитострикционные муфты или инструмент Magneto от Eddyfi Technologies. Эти хомуты предлагают решение для механического соединения, устраняя необходимость в пневматической силе или клеевом соединении. Благодаря тонкому профилю и портативной конструкции магнитострикционные ошейники позволяют проводить проверки быстро и без проблем. Больше не нужно тратить время на настройку или громоздкое оборудование.

Преимущества магнитострикционных ошейников не ограничиваются простотой использования. Их возможность широкополосного сбора данных обеспечивает всесторонний анализ условий коррозии, не оставляя возможности упустить важную информацию во время проверок. Эти манжеты открывают возможности для осмотра труб, которые ранее сталкивались с проблемами радиального зазора, позволяя нам без ограничений достигать этих труднодоступных мест.

Настраивая ошейники на высокие частоты специально для приложений CUPS, можно добиться высочайшей чувствительности и возможности обнаружения даже для небольших дефектов, составляющих всего 1% площади поперечного сечения. При длине контроля до 10 метров (33 фута) магнитострикционные муфты предназначены для отдельных участков длины катушки и позволяют проводить тщательный осмотр труб с многочисленными особенностями.

Что отличает предложение Eddyfi Technologies, так это его сегментированная конструкция, обеспечивающая расширенные диагностические возможности. В отличие от несегментированных версий, этот уникальный подход позволяет различать отраженные осесимметричные и изгибные волны, обеспечивая более детальную диагностику дефектов. Благодаря широкополосному сбору данных и полноматричному захвату (FMC) инспекторы имеют доступ к широкому диапазону частот и могут реконструировать данные различными способами, что обеспечивает большую гибкость и возможность отслеживать частотно-зависимое поведение.

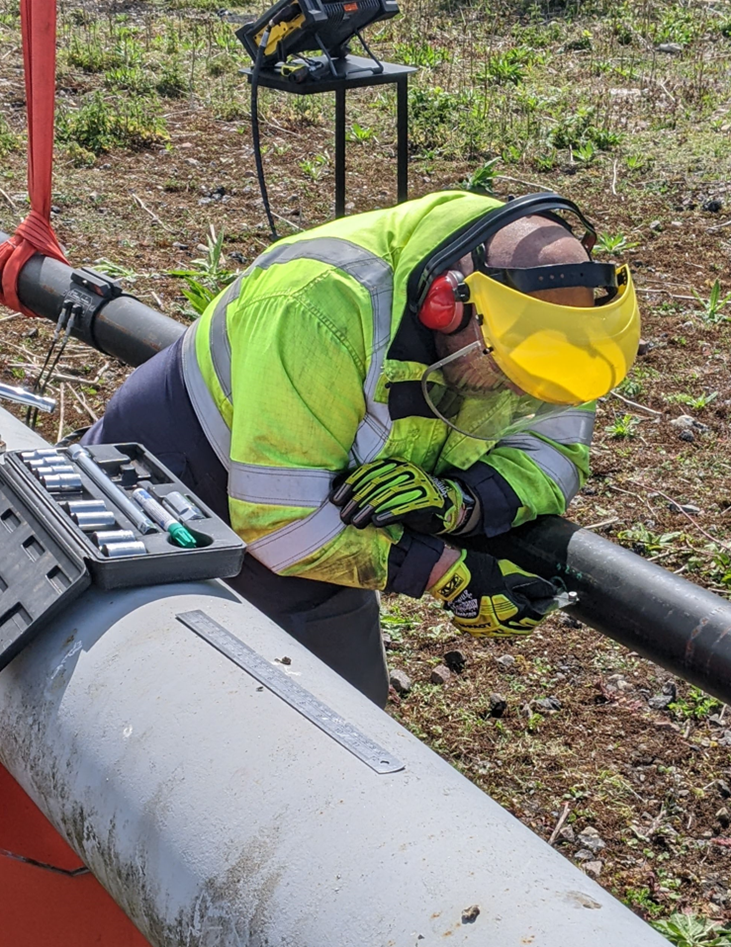

В этом примере 100-миллиметровый (4-дюймовый) инструмент Magneto был расположен примерно в 1,5 метрах (5 футов) от опоры трубы. Ультразвук направлялся в опору трубы в двух различных состояниях: 1. отсутствие дефекта и 2. появление механически обработанного дефекта коррозии.

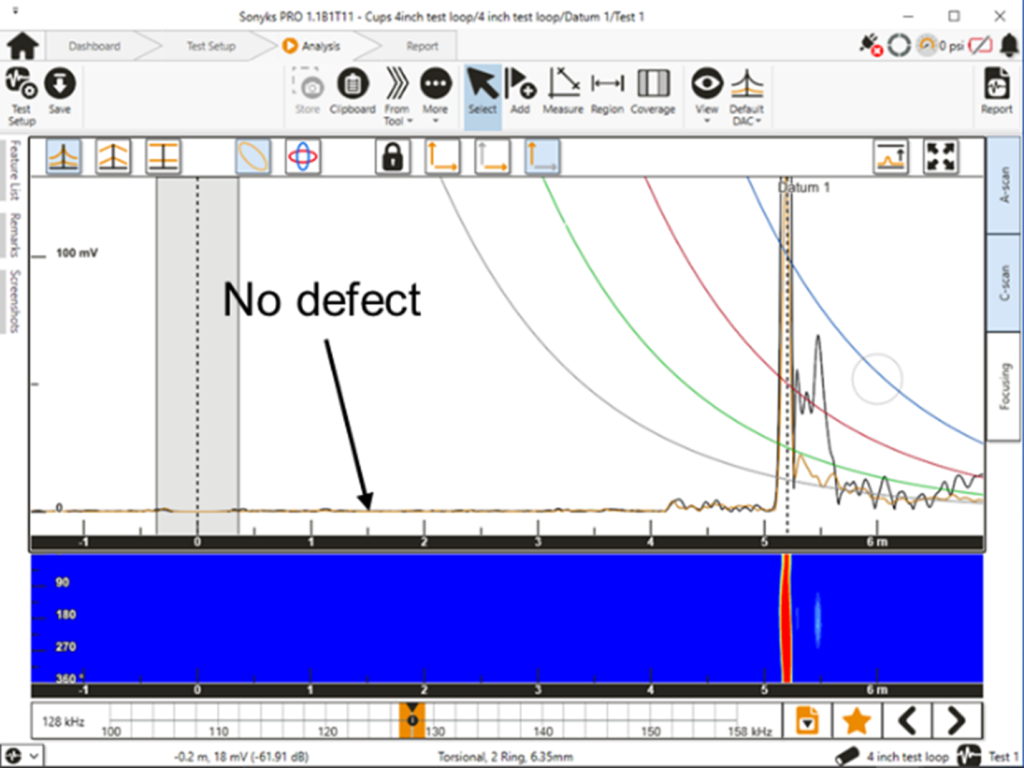

Это результат первого условия (без дефекта):

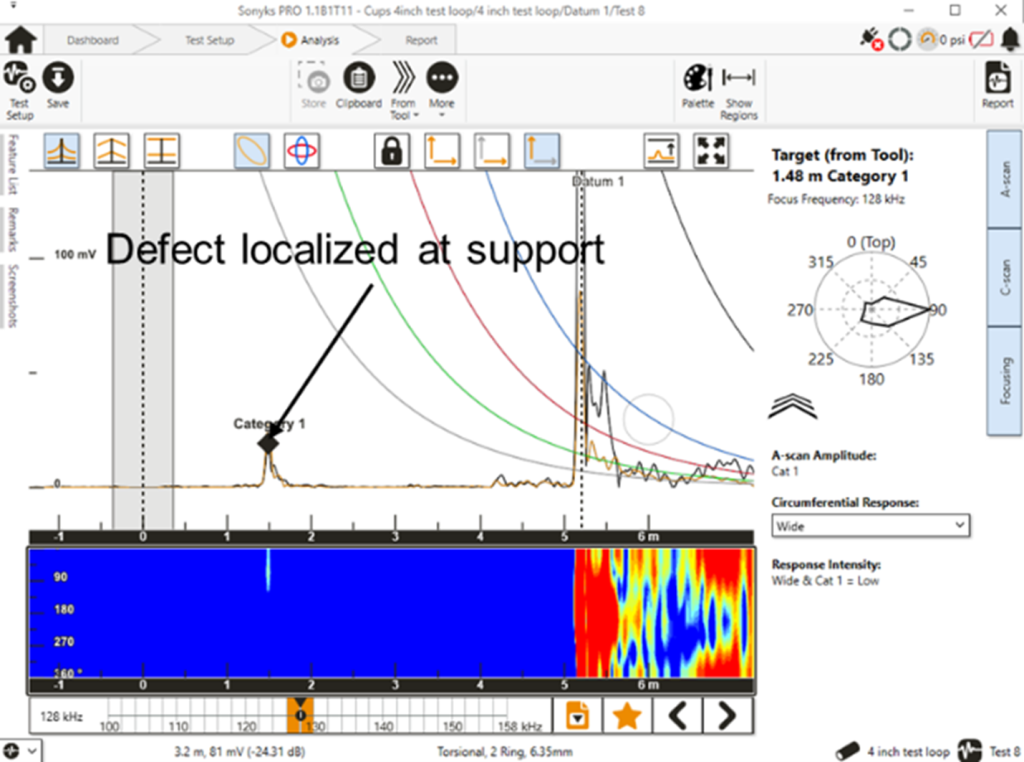

А вот и результат с дефектом, появившимся на опоре U-образного болта. Имеется четкий сигнал от похожего на коррозию дефекта на опоре сварного шва. Кроме того, С-скан и фокусировка показывают, что этот дефект локализован в положении 90 градусов. На настройку и запуск этого теста ушло всего пять минут, и он ясно показал эффективность MRUT для CUPS.

Таким образом, введение магнитострикционных ошейников произвело революцию в контроле CUPS, предлагая улучшенную связь, портативность, уменьшение размера, расширенные диагностические возможности, широкополосный сбор данных и возможности ультразвукового контроля среднего диапазона.

Традиционные методы контроля коррозии под опорами труб часто сталкивались с ограничениями, особенно при работе со сложной геометрией опор и труднодоступными участками. MRUT в сочетании с технологией Magneto предлагает существенные преимущества:

Технология доказала свою эффективность в реальных условиях, обеспечивая надежное обнаружение коррозионных дефектов даже в сложных условиях сварных опор и ограниченного доступа.

Обнаружение коррозии под опорами труб остается критически важной задачей для обеспечения безопасности и целостности промышленных объектов. Комбинация ультразвукового контроля среднего радиуса действия (MRUT) с оборудованием Sonyks™ и магнитострикционными ошейниками Magneto представляет собой революционный подход к решению этой проблемы.

Технология Magneto от Eddyfi Technologies устраняет традиционные ограничения контроля CUPS, предлагая быстрое, точное и диагностически мощное решение для обнаружения коррозии под всеми типами трубных опор.

Ключевые выводы для специалистов по неразрушающему контролю и инженеров по целостности оборудования:

Внедрение этих передовых технологий позволяет не только улучшить качество контроля и безопасность объектов, но и оптимизировать затраты на обслуживание за счет раннего обнаружения проблем и предотвращения дорогостоящих простоев.
