Система с беспрецедентными возможностями для проверки большего количества трубопроводов, включая трубопроводы между фланцами, наиболее экономичным и быстрым способом.

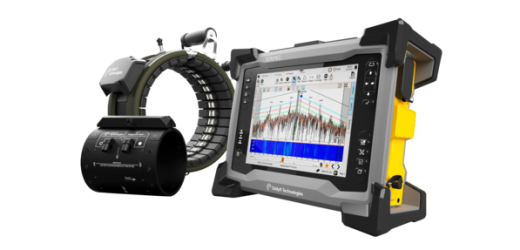

SONYKS - Система для контроля трубопроводов направленными ультразвуковыми волнами (GWT)
SonyksTM - это революционный скачок в оборудовании для контроля направленными ультразвуковыми волнами (GWT). Компания Eddyfi Technologies переопределила стандарты GWT, установив новые ориентиры в качестве данных, универсальности, простоте использования и развертывания.
Sonyks заново изобрела направленные волны, сделав технологию более простой и доступной для отрасли.
Эта современная система, разработанная теми, кто впервые ввел в коммерческую эксплуатацию длинноволновой метод контроля (GWT), включает в себя большой высококачественный сенсорный экран, сверхбыструю электронику для быстрого сбора данных и возможности анализа данных на месте для получения точных отчетов.

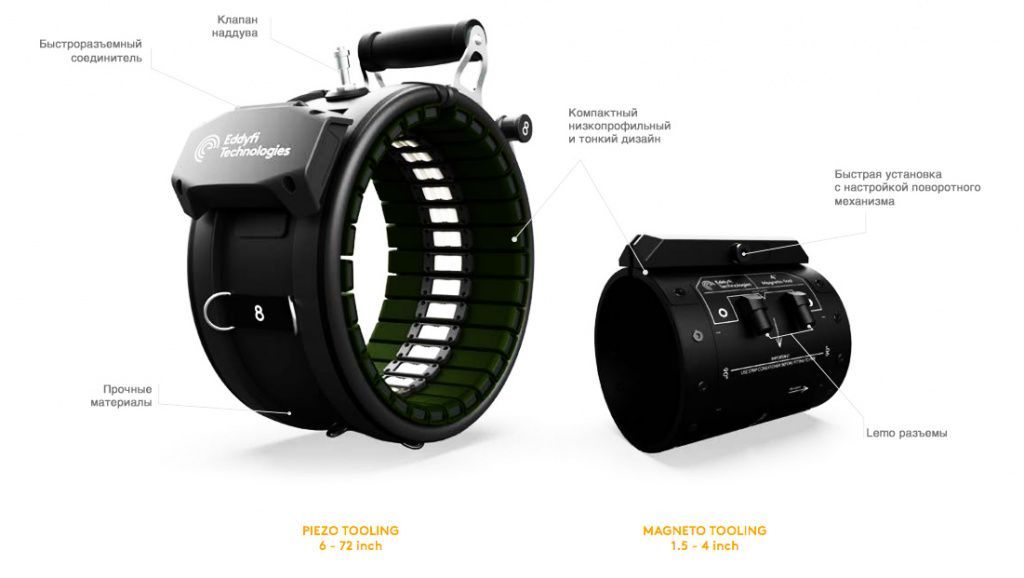

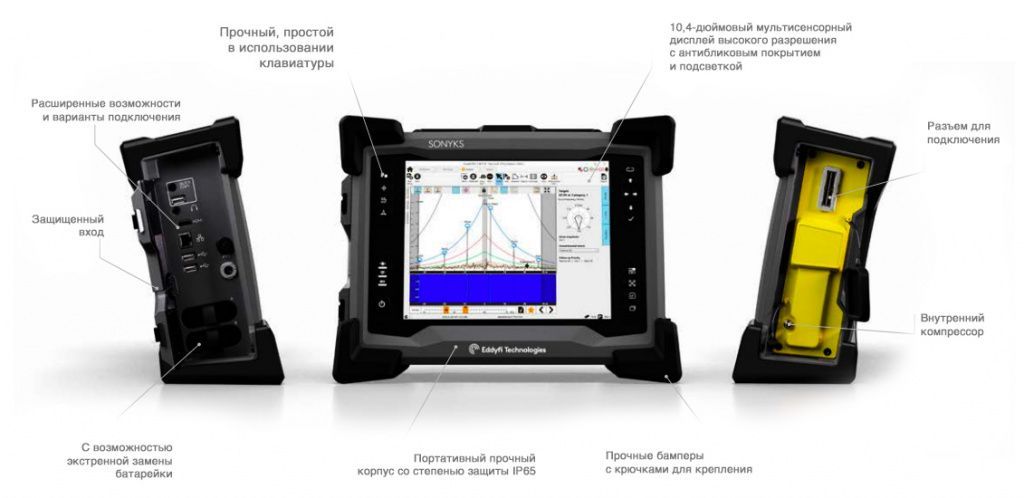

Схема работы системы контроля трубопроводов Sonyks
Ключевые преимущества
- Непревзойденное соотношение сигнал/шум для более длительных и сложных проверок
- Простота интерпретации данных, благодаря чему технология становится более доступной
- Совместимость с крутильными модулями датчиков других производителей
- Сбор всех RAW-данных за одно сканирование для получения точных и проверяемых результатов
- Оптимизированный рабочий процесс, повышение эффективности и возможностей контроля
- Кольцевые модули преобразователей подходят для труб диаметром от 1,5 до 72 дюймов
- Внутренний компрессор для накачивания хомутов
- Увеличение производительности на 50% благодаря настройке инспекции на основе проекта
Повышение уровня производительности и применения
Расширенные возможности контроля системой Sonyks
Функциональные возможности
Компоненты системы Sonyks

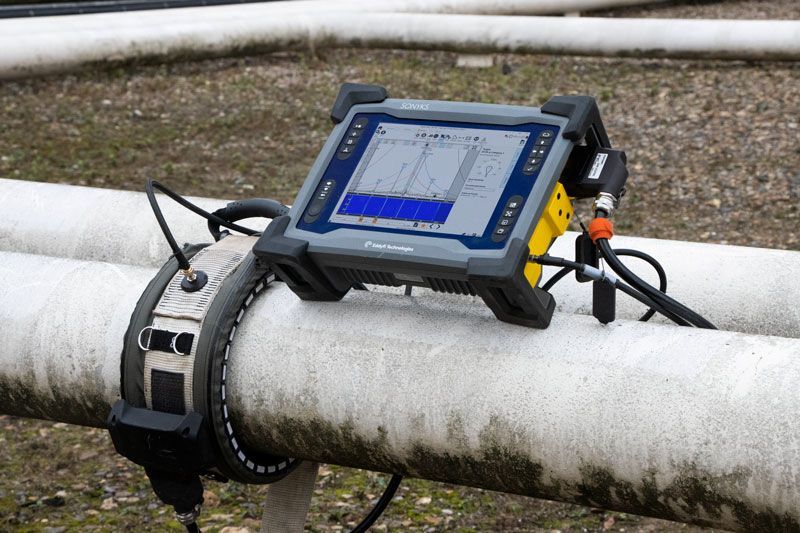

Sonyks Система
Комплексная система Sonyks
- Первый прибор GWT со встроенным экраном для интерпретации
- Революционная процедура сбора данных
- Бортовой насос и полная диагностика
- Совместимость с большинством коммерческого оборудования Piezo GWT
- Самый легкий инструмент на рынке
- Магнитоинструмент быстрого развертывания
- Пьезоинструмент с одинарным подключением

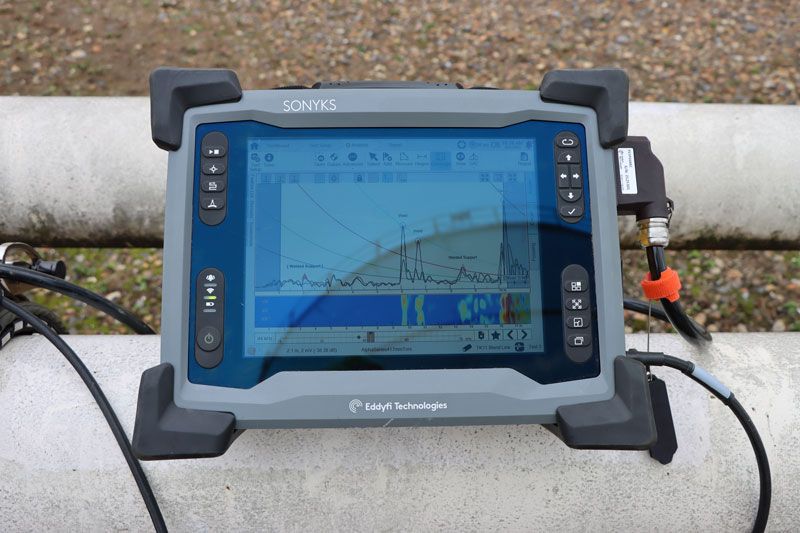

Sonyks Прибор
Основной прибор Sonyks
- Проверенная на практике платформа Eddyfi
- Высококачественный светодиодный сенсорный дисплей с диагональю 26,4 см (10,4 дюйма)
- Аппаратная кнопка быстрого доступа
- Батареи с возможностью горячей замены
- Встроенный насос для надувания колец
- Встроенное тестирование и диагностика для сокращения времени настройки

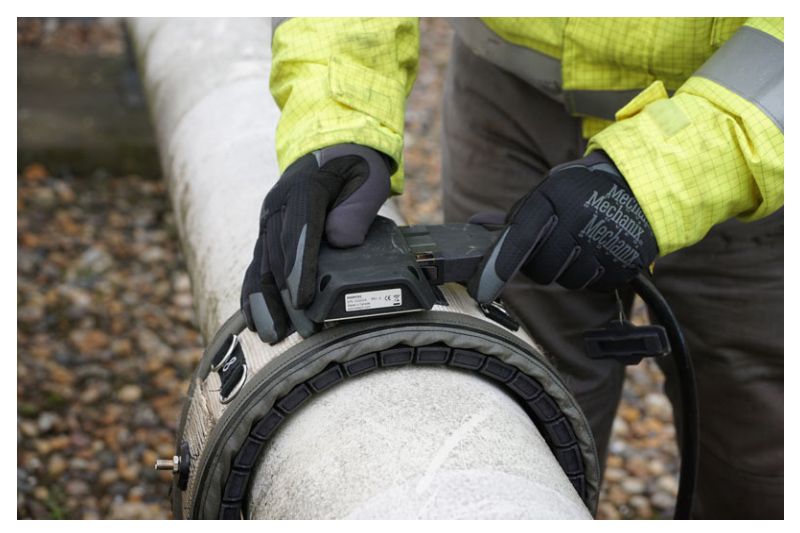

Пьезо-хомут
Пьезоэлектрический хомут Sonyks
- Уникальное расстояние между кольцами обеспечивает самый широкий частотный диапазон проверки на рынке
- Высокое разрешение не только включено, но и является стандартом
- Единое соединение между прибором и инструментом
- Чрезвычайно гибкий для легкой упаковки и транспортировки
- Самый легкий инструмент на рынке

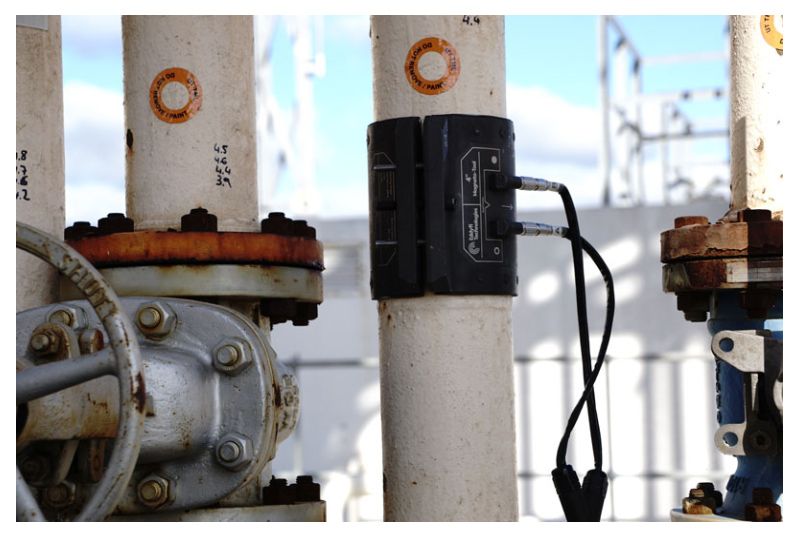

Магнитные хомуты
Магнитострикционные хомуты Sonyks
- Революционный сегментированный магнитоинструмент для труб малого диаметра от 1,5, 2, 3 и 4 дюймов
- Улучшение ступенчатого изменения отношения сигнал/шум
- Индивидуальные варианты частоты для приложений с высоким затуханием или высоким разрешением
- Повышенная портативность, идеально подходит для участков трубопровода "фланец-фланец"
- Низкопрофильный зазор
- Быстроразъемный соединитель с настройкой крутящего момента для обеспечения правильного давления
Технические характеристики
Основные параметры прибора
Характеристики передачи/приема
Системные характеристики
Дополнительные функции
Дополнительные материалы для загрузки
Программное обеспечение
Sonyks GO:
Интуитивно понятное программное обеспечение, встроенное непосредственно в прибор, предназначенное для управления процессом контроля, сбора данных и их первичного анализа в полевых условиях.
Sonyks PRO:
Расширенное программное обеспечение для управления с ноутбука, предоставляющее дополнительные возможности для углубленного анализа данных, создания отчетов и управления проектами инспекций.
Области применения
Эксклюзивный контент
Демонстрация работы системы Sonyks
Подробная видео-демонстрация возможностей системы Sonyks в реальных условиях инспекции трубопроводов.
Защита промышленности: Передовые технологии инспекции для промышленных спринклерных систем
Информативная статья, посвященная оборудованию для контроля направленными ультразвуковыми волнами, предлагаемому Eddyfi Technologies.
Скачать PDFДополнительные материалы
Для получения дополнительной информации о системе Sonyks, технологии направленных ультразвуковых волн и программном обеспечении, посетите наши ресурсы:
Статьи
Первоначально, метод контроля направленных ультразвуковых волн, был разработанный для обнаружения коррозии под изоляцией (CUI) в трубопроводах нефтехимических заводов. Данный метод контроля (GWT) первоначально с использованием Focus+™от Teletest, а теперь Sonyks™ нашел отражение в широком диапазоне применений, и даже там где трубопроводы труднодоступны.
Коррозия под изоляцией (CUI - Corrosion under insulation) и противопожарная защита (CUF), оцениваемые в сотни миллиардов долларов в год, являются общей проблемой в электроэнергетике, нефтепереработке, химической и других отраслях промышленности. Когда дело доходит до этого или до коррозии под покрытиями, большинство способствующих факторов чрезвычайно трудно или невозможно контролировать.
В течении двух недель проходило тестирование новой системы Sonyks от Eddyfi Technologies на объекте .В рамках двухнедельного визита на объект планировалось использовать одновременно системы Focus+ и Sonyks, чтобы выявить заметные различия между обеими системами. Для этого испытания было предварительно выбрано несколько труб диаметром 8 и 4 дюйма.
