Любой хороший специалист по контролю труб теплообменников знает, что для достижения новых высот в точности ему необходимо взять с собой на работу лестницу. Хорошо, но если серьезно, если вы какое-то время проводили испытания трубок, то знаете, что нет ничего более рискованного, чем получение неточных результатов контроля из-за слишком быстрого извлечения датчика. Важно «шагнуть вперед», и оптимизация скорости контроля имеет решающее значение. Мы понимаем, что сделать все возможное для достижения этой волшебной максимальной скорости не так-то просто, но эта статья покажет, что это не черная магия.
Результаты вихретокового метода контроля удалённым полем (RFT) и технология c применением матричного метод контроля удалённым полем (RFA) особенно чувствительны к скорости. При использовании этой техники особенно важно иметь как можно более точную максимальную скорость вытягивания.
Частота возбуждения датчика определяет, какой фильтр нижних частот применяется к данным контроля для снижения шума. Частота фильтра нижних частот прямо пропорциональна максимальной скорости контроля.
Проще говоря, чем ниже частота возбуждения, тем выше шум от сетевой частоты (розетки 50 или 60 Гц). Чем выше шум, тем плотнее фильтр нижних частот (более низкая частота) вокруг частоты возбуждения преобразователя. Следовательно, более плотный фильтр нижних частот может устранить высокочастотные сигналы. Это требует более низкой скорости контрля, чтобы уменьшить частоту сигнала дефекта.
Чтобы точно установить максимальную скорость проверки RFT, вы должны учитывать три переменные:
- Целевой размер дефекта
- Физический размер приемной катушки (зависит от конструкции датчика)
- Полоса пропускания прибора/частота нижних частот

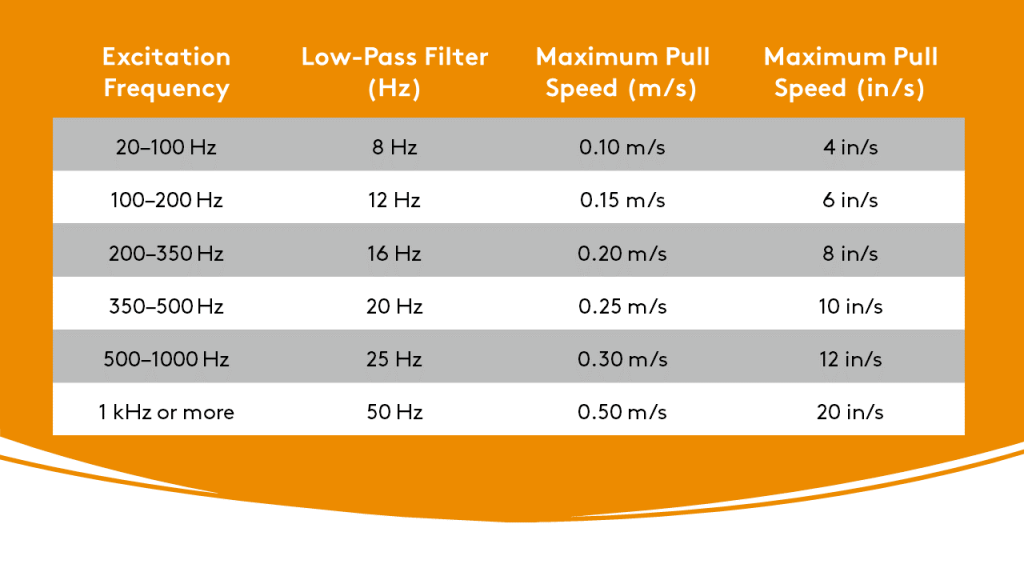

Вот шпаргалка по максимальной скорости вытягивания, которую вы должны сохранить в закладки на будущее, основанная на 4-миллиметровых (0,158-дюймовых) дефектах, типичном датчике RFT и 25,4-миллиметровой (1-дюймовой) трубке теплообменника.
Теперь представьте себе улучшение темпа вытягивания трубки и отказ от использования наиболее надежных датчиков из имеющихся в продаже... взгляните на датчики производства EddyFi - датчики RFT с одним приводом , датчики RFT с двумя приводами , гибкие датчики RFT с одним приводом , двойные датчики RFT, одинарные датчики RFT.
Или вы можете просто использовать инструмент от EddyFi для создания датчиков для контроля трубок, чтобы узнать, какой преобразователь для контроля трубок лучше всего подходит для вашего конкретного применения
