ПРОГРАММНАЯ ЭКОСИСТЕМА
Эта экосистема предназначена для максимальной универсальности при обработке полученных данных на вашем ПК или ноутбуке, выполняющем расширенный анализ данных контроля, с которой вы всегда будете готовы к работе.

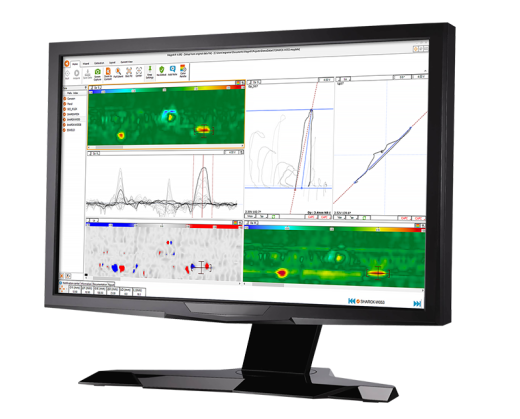

Magnifi® - Передовое программное обеспечение для сбора и анализа данных
EDDYFI MAGNIFI - это целая экосистема, предназначенная для максимальной универсальности и простоты при обработке полученных данных на вашем ПК или ноутбуке. Данное программное обеспечение позволяет выполнять расширенный анализ данных контроля, с которой вы всегда будете готовы к работе, независимо от того с чем вы работаете - с Eddyfi Reddy или с Ectane.
Лидер рынка на протяжении более 10 лет, программное обеспечение Magnifi® продолжает расширять возможности специалистов по неразрушающему контролю по всему миру с помощью инновационных и передовых функций. Это современное программное обеспечение для электромагнитного сбора, анализа данных и составления отчетов представляет собой постоянно развивающуюся платформу, обладающую мощными инструментами обработки данных, поддержкой нескольких технологий, простым созданием отчетов и интуитивно понятным графическим пользовательским интерфейсом.
Magnifi - экосистема для анализа данных НК
ПО Magnifi поддерживает большинство вихретоковых классических и матричных преобразователей для внутритрубного контроля и контроля поверхностей проводятельных материалов. У всех продуктов Magnifi интуитивно понятный графический интерфейс, мощный функционал для формирования отчётности и управления данными, а также упрощёнными настройками для проведения неразрушающего контроля.
Ключевой факт: Magnifi используется тысячами операторов по всему миру для контроля широкого спектра компонентов с 2011 года. С момента своего первого выпуска оно интегрировало несколько технологий и со временем стало еще более универсальным.
Ключевые преимущества Magnifi
- Мультитехнологичность - поддержка 10+ технологий НК в одном программном обеспечении
- Искусственный интеллект - автоматическое обнаружение дефектов при контроле труб ECT
- Облачные лицензии - мгновенная активация и возможность совместного использования в команде
- Расширенная обработка сигналов - 2D/3D C-сканирование, фильтры в реальном времени
- Интуитивный интерфейс - современный дизайн с пошаговыми мастерами настройки
- Автоматическое создание отчетов - готовые шаблоны с настраиваемыми полями
- Поддержка всех форматов данных - совместимость с Reddy, Ectane и другими системами
- Инструменты совместной работы - облачное хранение данных и совместный доступ
Два основных продукта экосистемы Magnifi
Magnifi SR позволяет выполнять расширенный анализ данных, полученных с помощью портативного прибора для сбора данных Reddy, с настольного или портативного компьютера. Magnifi SR предлагает тот же удобный и понятный пользовательский интерфейс, что и Magnifi GO, что упрощает обучение и предлагает более широкий спектр макетов данных для больших мониторов.
Это означает, что оборудование Reddy может не только собирать данные в полевых условиях, но в то же время и применяться как продукт для аналитики полученных данных. Кроме того, с Magnifi SR легко планировать и настраивать проверки для нескольких инструментов Reddy, чтобы максимально использовать оборудование.
Magnifi GO - это программное обеспечение, встроенное в инструменты Reddy. Независимо от того, проводите ли вы осмотр поверхности с помощью одного из наших множества стандартных поверхностных зондов или инспекций трубок в кондиционерах, Magnifi GO всегда подходит под ваши нужды.
Magnifi GO на Reddy теперь совместим с облачным хранилищем данных через Microsoft OneDrive. Одним щелчком мыши подключитесь к своей учетной записи OneDrive и разрешите автоматическую передачу полученных данных в облако. Аналитики в любой точке мира могут получить мгновенный доступ к данным, что делает совместную работу проще, чем когда-либо прежде.
Поддерживаемые технологии НК
Magnifi предлагает комплексную поддержку самых передовых технологий неразрушающего контроля, что делает его универсальным решением для любых задач инспекции.
Вихретоковый контроль
ECT - классический вихретоковый метод
ECA - вихретоковые матричные преобразователи
TECA™ - тангенциальные вихретоковые массивы
Контроль труб теплообменников
NFT - метод ближнего поля
NFA - массивы ближнего поля
RFT - метод удаленного поля
RFA - массивы удаленного поля
Другие технологии
MFL - магнитный поток утечки
MFLA - массивы MFL
IRIS - внутренняя ротационная система
Особенности и возможности
- Поддержка сканеров Spyne
- Встроенный помощник калибровки зазора
- Инструмент калибровки и проверки работоспособности
- Возможность обновления через Wi-Fi
- Улучшенный С-скан и вид проекции в режиме контроля IRIS
- Улучшенные настройки для сканеров MFL
- Полный пошаговый мастер настройки инспекции
- Автоматическое обнаружение дефектов и создание отчетов
- Расширенная обработка сигналов и анализ данных
- Инструменты совместной работы и подключения
- Вспомогательный анализ для всех методов контроля труб
Magnifi 5 позволяет очень легко настроить параметры сбора данных, составлять отчёты, выбрать удобную компоновку экрана с отображением данных, запрограммировать свои сочетания горячих клавиш.
Интерфейс Magnifi был разработан для облегчения вашей работы. Он современный и включает ленты, которые группируют значки логичным и эффективным способом. Программное обеспечение разделено на две части: Backstage, который позволяет настраивать более общие параметры, такие как настройки и имена файлов, и Frontstage, который предназначен для сбора и анализа данных.
Расширенные возможности обработки сигналов, компенсации посторонних факторов и отображения финальных данных. Предусмотрены фильтры данных, наложение каналов, измерительные инструменты, настройка опорных макетов объектов контроля.
В сочетании с преобразователями самого высокого в отрасли разрешения, Magnifi включает 2D- и 3D-C-сканы, что делает анализ более интуитивно понятным, а результаты - более простыми для интерпретации. До 256 необработанных каналов могут быть созданы путем последовательной активации катушек и отображены в одном C-скане, адаптированном к конкретным потребностям обнаружения. Пороги обнаружения позволяют автоматически анализировать и сообщать об указаниях дефектов непосредственно в C-сканах.
Использование запатентованного процесса с нейронными сетями ИИ для автоматического обнаружения и позиционирования курсоров на трубных решетках, опорных плитах и дефектах во время анализа данных труб теплообменников ECT. Модуль AI-ECT, активируемый несколькими щелчками мыши, предназначен для повышения производительности анализа, повышения уверенности в анализе и поддержки сбора данных более высокого качества.
Производительность: Благодаря инструментам ИИ аналитики могут сократить время анализа данных ECT примерно на 50%, одновременно повышая уверенность в том, что никакие серьезные дефекты не останутся незамеченными.
Доступные версии Magnifi
Magnifi STD
Стандартная версия Magnifi для настольных компьютеров поддерживает до пяти технологий в обычных режимах: ECT, RFT, MFL, NFT и IRIS.
- Классические технологии НК
- Базовый анализ данных
- Создание отчетов
- Поддержка обычных датчиков
Magnifi PRO
Профессиональная версия обеспечивает доступ к расширенным проверкам с помощью матричных датчиков для ECA, TECA, MFLA и NFA.
- Все функции STD
- Поддержка матричных технологий
- 2D/3D C-сканирование
- Искусственный интеллект
Magnifi GO
Встроенная версия для приборов Reddy. Для контроля поверхностей с ECA и MFL массивами, а также для контроля труб ECT.
- Интегрирована в Reddy
- Работа в полевых условиях
- Облачная синхронизация
- Автоматические последовательности
Magnifi CPN
Созданный с таким же интуитивно понятным интерфейсом, Magnifi Companion позволяет проводить анализ данных на компьютере.
- Анализ данных Reddy на ПК
- Большие макеты данных
- Планирование инспекций
- Обзор полевых данных
Максимизируйте использование и гибкость с помощью облачной системы лицензирования Eddyfi Technologies. Лицензии на программное обеспечение теперь активируются за секунды и могут легко распространяться среди вашей команды. Прошли те времена, когда электронный ключ мог потеряться, сломаться или его нужно было отправлять за несколько недель до начала работы с оборудованием.
Преимущества облачных лицензий: мгновенная активация, простое управление доступом команды, отсутствие риска потери физических ключей, возможность удаленного управления лицензиями.
Технические характеристики и требования
Системные требования
Поддерживаемые приборы
Функциональные возможности
Технологии обработки
- Самая полная поддержка технологий: 10+ методов НК против 2-3 у конкурентов
- Передовой ИИ: Единственное ПО с искусственным интеллектом для анализа ECT
- Облачные лицензии: Современная система против устаревших физических ключей
- Интеграция экосистемы: Единое решение для Reddy, Ectane и анализа на ПК
- Расширенная визуализация: 2D/3D C-сканирование с высоким разрешением
- Производительность анализа: До 50% экономии времени благодаря ИИ
- Совместная работа: Облачная синхронизация данных для команд
- Постоянное развитие: Регулярные обновления с новыми функциями
Дополнительные материалы для загрузки
Эксклюзивный контент
Обзор возможностей Magnifi 5
Подробный обзор всех функций и возможностей программного обеспечения Magnifi 5, включая искусственный интеллект, облачные лицензии и новые инструменты анализа.
Искусственный интеллект в Magnifi
Демонстрация работы искусственного интеллекта в Magnifi для автоматического обнаружения дефектов при контроле труб теплообменников.
Преимущества искусственного интеллекта в анализе данных
Техническая статья, сравнивающая преимущества использования искусственного интеллекта по сравнению с традиционными инструментами для анализа данных теплообменников.
Читать статьюПодключенные инспекции с Magnifi
Обзор инструментов подключения и совместной работы в Magnifi, включая облачную синхронизацию данных и совместный доступ.
