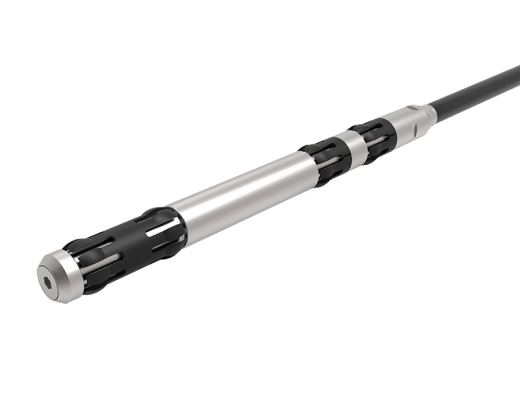

Преобразователи ECA DefHi

Преобразователь DefHi® ^— это новаторский мультиплексный датчик ECA высокой четкости^. Он предназначен для проверки неферромагнитных трубок в конденсаторах, водонагревателях и теплообменниках.

Преимущества:

• Однопроходная комбинированная катушка и матричный датчик
• Размер кольцевых и осевых трещин*
• Оптимальное разрешение и равномерная чувствительность благодаря технологии овальной катушки
• Бескомпромиссная долговечность (кабель с высокой устойчивостью к перегибам, сменные центрирующие устройства)
• Более широкий диапазон частот (от HW до HF)
• Удобный анализ с ленточной диаграммой для бобин и 2D/3D C-сканами для визуализации массива

Особенности

Преобразователь может эффективно обнаруживать кольцевые трещины на трубных опорных плитах и ​​трубных решетках, что, как известно, не удается сделать с обычными катушечными зондами.

DefHi также может обнаруживать и измерять типичные дефекты в любой ориентации, такие как износ, коррозия и микропиттинг, а также обнаруживать коррозионное растрескивание под напряжением (SCC). Уникальная многоканальная конструкция датчика ECA обеспечивает те же характеристики, что и вращающийся датчик, но на скоростях катушечного датчика, и все это за один проход.

* Запатентовано

Преимущества

Лучшая чувствительность

Преобразователь DefHi устраняет многие недостатки традиционных методов контроля труб. В зонде используются овальные катушки для более высокой плотности витков, что позволяет обнаруживать дефекты и оценивать их длину по окружности и положение, чего не может сделать стандартный бобинный датчик.

Бобинные преобразователи ограничены числом каналов измерительного прибора — обычно 4 или 8, — что делает их чувствительность слишком низкой, чтобы быть адекватной. Мультиплексирование овальных катушек позволяет разместить до 128 каналов, что значительно повышает чувствительность. Эта чувствительность высокой четкости одинакова и может обнаруживать дефекты, ориентированные в любом направлении, которые не могут быть сопоставлены с другими так называемыми матричными датчиками (немультиплексными матричными датчиками) или датчиками с кондиционированием воздуха (AC).

Таким образом, по сравнению со стандартными катушечными датчиками ECT , DefHi может различать различные сложные геометрические формы внутри трубок теплообменника и конденсатора, что позволяет точно обнаруживать, определять размеры и характеризовать продольные и окружные трещины небольшого объема.

Лучшая скорость

По сравнению с технологией вращающегося зонда, DefHi обычно может сканировать концы пробирок со скоростью 5 секунд на пробирку благодаря электронному мультиплексированию каналов. Он использует физические входы тестового ^{прибора} Ectane® для поддержки до 128 каналов. Таким образом, датчик DefHi способен выполнять те же высокоскоростные измерения, что и катушечные датчики, и в то же время он может контролировать всю длину труб.

Улучшенная визуализация

Наряду с обычными сигналами Magnifi также использует данные контроля DefHi для создания 2D и 3D C-сканов с цветовой палитрой для различения дефектов, что невозможно с данными катушечного преобразователя. Например, с датчиком DefHi трубные доски дают угловые отклики по отношению к дефектам, поэтому они четко отображаются на С-сканах как имеющие окружную длину и глубину, что облегчает их обнаружение и определение характеристик.

Технические характеристики
