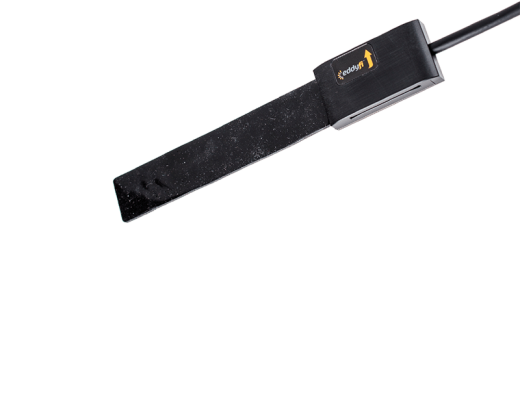

ECA преобразователи с гибким протектором был специально разработаны для работы со сложной геометрией, что делает их идеальными для однопроходных исследований труб, сопел, лопаток турбин, колес и любых других гладких изогнутых поверхностей.
ECA преобразователи с гибким протектором был специально разработаны для работы со сложной геометрией, что делает их идеальными для однопроходных исследований труб, сопел, лопаток турбин, колес и любых других гладких изогнутых поверхностей.
Особенности
- Три встроенные топологии
- Обтекаемый дизайн — массив совмещен с выходом кабеля
- Датчики I-Flex доступны в трех размерах (три размера: S, M, L), а их уникальная конструкция предлагает три встроенные топологии.
- Совместимость с нашим стандартным энкодером

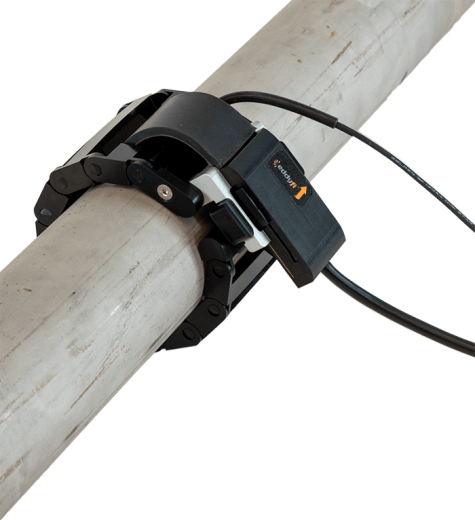

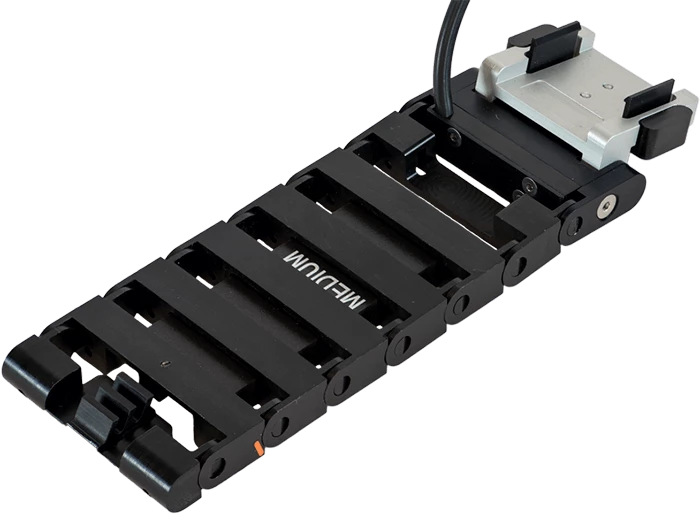

Универсальный ручной сканер труб I-Flex
Универсальный ручной сканер труб I-Flex является универсальным и разработан специально для того, чтобы облегчить операторам развертывание датчиков Eddyfi I-Flex на трубах и трубопроводах. Это единственный сканер на рынке, который может вместить всю линейку датчиков I-Flex для контроля поверхности труб и трубопроводов с наружным диаметром в диапазоне от 42 до 170 мм (1,25–6,00 дюйма на дюйм).
Преимущества
Высокая гибкость

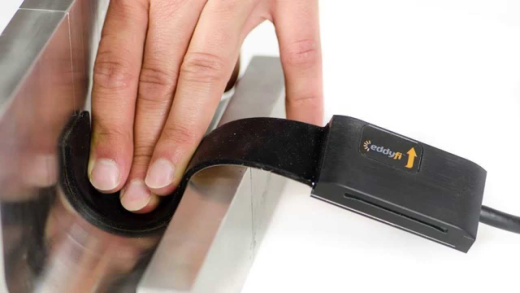

Полная гибкость I-Flex позволяет адаптироваться к малым радиусам и криволинейным поверхностям. Датчики I-Flex специально разработаны для адаптации к сложной геометрии, что делает их идеальными для однопроходных исследований труб, сопел, лопаток турбин, колес и любых других гладких изогнутых поверхностей.
Реальные катушкиI-Flex использует настоящие блинчатые катушки, а не эквиваленты печатных плат, что дает им хорошую чувствительность к подповерхностным дефектам и отличное качество сигнала. Он также обеспечивает лучшее проникновение, чем другие гибкие зонды ECA, представленные на рынке.
Преобразователи I-Flex оснащены тремя встроенными безадаптерными топологиями. Топологии представляют собой комбинацию того, как катушки организованы внутри зонда и как они активируются. Несколько встроенных топологий позволяют устранять различные типы дефектов.
Общие характеристики:
| Покрытие |
34–79 мм (1,34–3,11 дюйма) в зависимости от модели |
| Минимальная обнаруживаемая длина трещины |
0,5–1,5 мм (0,02–0,06 дюйма) в зависимости от модели |
| Минимальный радиус изгиба |
20 мм (0,79 дюйма) - S и M 40 мм (1,57 дюйма) - Д |
Руководство по выбору оборудования для матричного вихретокового контроля описано в данной статье - 10 вещей, которые нужно знать, чтобы выбрать правильное оборудование для вихретокового матричного контроля (ECA).
