Вихретоковый контроль (ВТК) — это электромагнитный метод неразрушающего контроля, обычно используемый для проверки токопроводящих немагнитных материалов. Благодаря высокой чувствительности к поверхностным и подповерхностным дефектам, ВТК широко применяется в авиационной, нефтегазовой, энергетической, автомобильной и многих других отраслях промышленности. Метод основан на анализе взаимодействия переменного магнитного поля с контролируемым изделием и позволяет оперативно выявлять трещины, коррозионные поражения, эрозию, изменения толщины стенки и другие несплошности без необходимости разрушения образца или сложной подготовки поверхности.
Как это работает:
В своей самой простой форме — одноэлементном вихретоковом датчике — медная проволока возбуждается переменным электрическим током. Этот провод создает вокруг себя магнитное поле в направлении, определяемом правилом правой руки. Это магнитное поле колеблется с той же частотой, что и ток, протекающий через катушку. Когда катушка приближается к токопроводящему материалу, в материале индуцируются токи, противоположные тем, которые есть в катушке, — вихревые токи.
Дефект в проводящем материале нарушает путь вихревых токов, создавая локальное магнитное поле, которое изменяет баланс системы. Это можно обнаружить путем измерения изменения импеданса в катушке, что является явным признаком наличия дефектов.
Со временем были разработаны различные технологии, такие как импульсный вихретоковый метод контроля (PEC), который обнаруживает дефекты и коррозию в черных металлах, и матричный вихретоковый контроль (ECA), который использует несколько катушек вместе для получения эффективных показаний большой площади за один проход.
Видео: Основы вихретокового метода контроля (ECT)
Преимущества:
Вихретоковый контроль дает несколько преимуществ:
- Он подходит для объемных дефектов, таких как коррозия, износ и крупная пористость, а также для трещин.
- Он может обнаруживать поверхностные, подповерхностные и глубинные дефекты.
- Датчикам ВТК не обязательно соприкасаться с контролируемой деталью (бесконтактный контроль).
- Вихретоковый контроль может использоваться не только в дефектоскопии, но и в других приложениях (измерение толщины покрытий, сортировка материалов, контроль термообработки).
- Контролируемые детали требуют минимальной подготовки (часто достаточно удалить поверхностные загрязнения).
- Высокая скорость контроля и возможность автоматизации процесса.
Применение для контроля труб:
ВТК эффективно выявляет различные типы дефектов в трубах из цветных металлов и нержавеющей стали. На диаграмме ниже показана относительная эффективность метода для разных видов несплошностей.

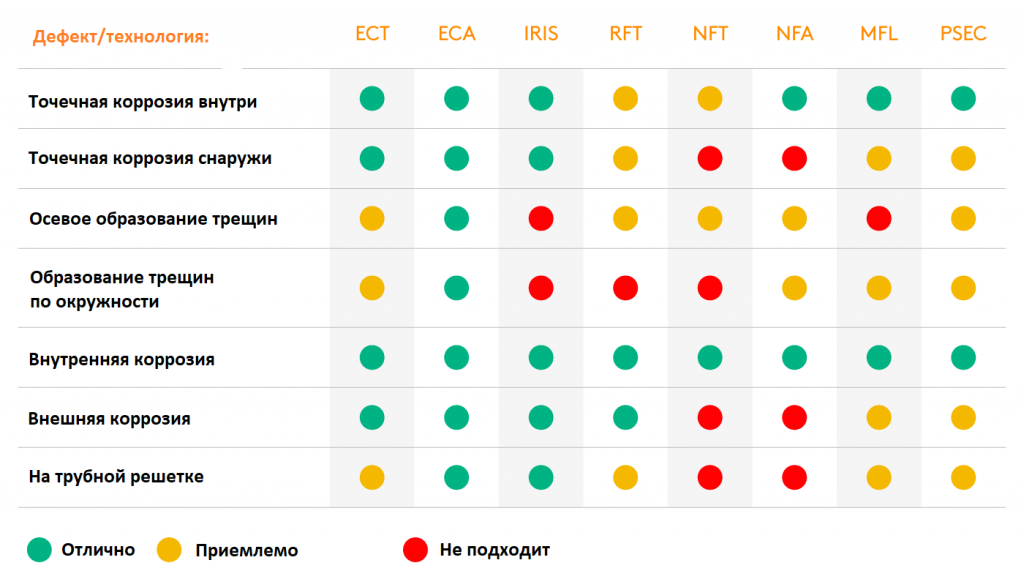

Рисунок 1: Возможности обнаружения дефектов в трубах (трещины, коррозия, эрозия, язвы)
Современные системы вихретокового контроля позволяют не только обнаружить дефект, но и с высокой точностью оценить его геометрические параметры: глубину, протяженность и форму.
Рисунок 2: Точность измерения размеров для различных типов дефектов
Эффективность вихретокового контроля сильно зависит от электропроводности и магнитных свойств материала. Цветные металлы и аустенитная нержавеющая сталь контролируются наилучшим образом.
Рисунок 3: Пригодность ВТК для разных материалов труб (алюминий, медь, титан, нержавеющая сталь, ферритные стали)
Применение для поверхностных дефектов
Когда дело доходит до применения на поверхности, производительность любого данного метода контроля в значительной степени зависит от конкретных условий — в основном от типов материалов и дефектов, а также от состояния поверхности, чистоты и т. д. Однако в большинстве ситуаций справедливо следующее:

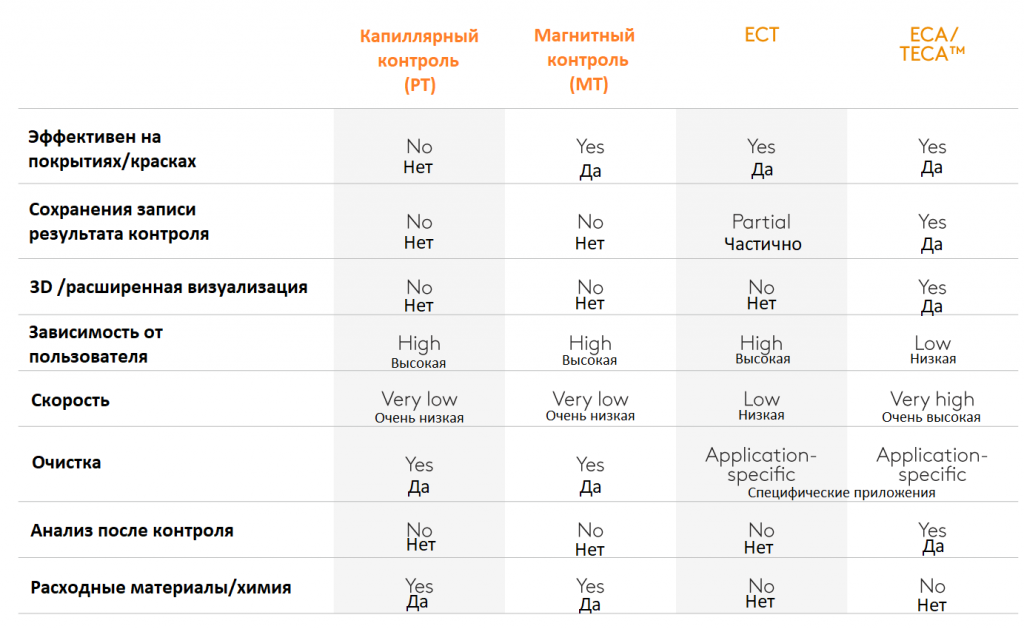

Рисунок 4: Сравнение вихретокового контроля с другими методами НК (капиллярный, магнитопорошковый, визуальный)
Технические особенности вихретокового контроля
Основные параметры метода
Аппаратурная реализация
Преимущества и ограничения
Рекомендуемые области применения
Ключевые преимущества вихретокового контроля для промышленности
- Обнаружение как поверхностных, так и подповерхностных дефектов (трещины, коррозия, эрозия, поры).
- Высокая скорость контроля — до 10 раз быстрее традиционных методов (капиллярный, магнитопорошковый).
- Полностью бесконтактный метод — подходит для контроля горячих или покрытых деталей.
- Минимальная подготовка поверхности (часто достаточно очистки от рыхлой грязи).
- Цифровые результаты с возможностью архивации, постобработки и анализа трендов.
- Экономическая эффективность: снижение трудозатрат и времени простоя оборудования.
- Возможность автоматизации и интеграции в роботизированные линии контроля.
Благодаря этим преимуществам вихретоковый контроль всё чаще выбирают в качестве основной технологии для обеспечения целостности ответственных компонентов, вытесняя более трудоёмкие и опасные методы.
Видео: Практическое применение вихретокового метода (ECT) для контроля труб и поверхностей
Вихретоковый контроль сочетает высокую чувствительность к дефектам, оперативность и безопасность, что делает его незаменимым инструментом для диагностики оборудования в нефтегазовой, энергетической, авиационной и других отраслях. Современные мультичастотные и матричные системы (ECA) открывают новые возможности для автоматизации и повышения достоверности контроля.
