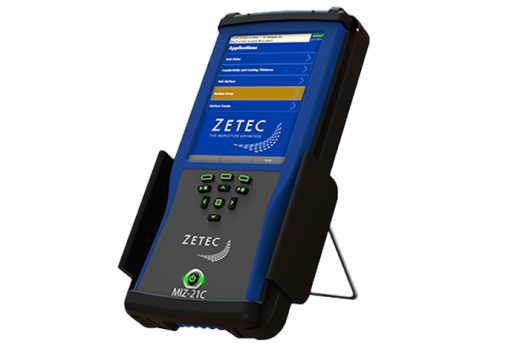

Дефектоскоп вихретоковый MIZ ® -21C, самый совершенный портативный прибор, доступный по цене и идеально подходящий даже для аэрокосмических объектов. Эргономичный дизайн, длительное время автономной работы и интуитивно понятный сенсорный экран позволяют пользователю без усталости осматривать больше областей быстрее, чем когда-либо.
MIZ-21C - Портативный вихретоковый дефектоскоп нового поколения
MIZ®-21C - самый совершенный портативный прибор с поддержкой матричных преобразователей, доступный по цене и идеально подходящий даже для аэрокосмических объектов. Эргономичный дизайн, длительное время автономной работы и интуитивно понятный сенсорный экран позволяют пользователю без усталости осматривать больше областей быстрее, чем когда-либо.
Благодаря таким функциям, как измерение глубины, полностью герметичный блок, отличный диапазон рабочих температур, до 10 часов работы от батареи, большой объем внутренней памяти и многое другое, MIZ-21C обеспечивает максимальную эффективность и ценность инспекции.
Важное примечание: MIZ-21C производится компанией Zetec Inc. Несмотря на то, что Zetec Inc. является дочерней компанией Eddyfi Technologies, она является независимой компанией, поскольку имеет договорные обязательства перед правительством США в качестве ключевого поставщика для секретного бизнеса. Продукция Zetec продается компанией Eddyfi Technologies от имени Zetec Inc.
MIZ-21C - эргономичный дизайн для комфортной работы
Ключевые преимущества
- Прибор с поддержкой матричных преобразователей - сокращает время контроля до 95%
- Увеличьте время безотказной работы где бы вы ни находились
- Эргономичный дизайн весом всего 1.2 кг для работы одной рукой
- Интуитивно понятный сенсорный экран 5.7 дюйма с мультитачем
- Разработан для полевых условий с защитой IP и широким температурным диапазоном
- Универсальный - широкий спектр применений от аэрокосмической до нефтегазовой промышленности
- Гибкое подключение - USB, Wi-Fi, Bluetooth
- Универсальные кнопки символов и многоязычное программное обеспечение
Экономьте время и деньги
MIZ-21C — это быстрая, очень портативная и экономичная замена капиллярной дефектоскопии (PT) и методом магнитопорошкового контроля (MT). Опция с поддержкой матричных преобразователей может сократить время контроля до 95 % по сравнению с датчиками карандашного типа.
Интуитивно понятный сенсорный экран MIZ-21C и простое, но мощное встроенное программное обеспечение позволяют пользователям выполнять контроль в кратчайшие сроки, предлагая быструю настройку и беспроблемную работу.
Исследуйте больше областей
MIZ-21C разработан для удобства пользователя. Небольшой вес 1,2 кг (2,6 фунта) делает его идеальным для работы одной рукой. Небольшой форм-фактор позволяет пользователям носить MIZ-21C в любых условиях контроля, обеспечивая переносимость поверхностных вихревых токов на невиданный ранее уровень.
MIZ-21C отличается лучшим в отрасли качеством сигнала для улучшения возможностей дефектоскопии. В сочетании с поддержкой матричных преобразователей, специалисты могут быть уверены, что MIZ-21С обеспечит наиболее тщательную проверку в своем классе.
Широкий спектр применений
Определение глубины является критической потребностью во многих отраслях инспекции: для определения глубины трещины, степени проникновения коррозии или других типов определения размера дефекта. MIZ-21C использует кривые глубины, полученные в процессе калибровки по стандарту с известными показаниями.
Измерение глубины можно выполнить с помощью обычных датчиков или датчиков Surf-X Array. Для ближней или дальней поверхности (ID и OD) необходимо определить из-за разного отклика. При создании кривых глубины их можно определить по амплитуде, вольтам или фазовому углу, и для получения наилучших результатов доступно множество типов кривых наилучшего соответствия.
Выявление коррозии является одним из наиболее важных и сложных аспектов осмотра и контроля. Изменения толщины покрытия на разных участках, а также различные многослойные структуры обычно затрудняют распознавание сигналов.
MIZ-21С способен пробивать толстые секции. Исключительное соотношение сигнал/шум помогает инспекторам распознавать даже небольшие потери материала. Двухчастотный режим с микшированием почти устраняет нежелательные сигналы, вызванные различными воздушными зазорами между слоями, которые могут «маскировать» интересующий сигнал.
Преобразователи карандашного типа — это отличный вариант для обнаружения небольших трещин в непосредственной близости от крепежных отверстий. Инспектор использует стандарт контроля трещин или надрезов для настройки индикатора сигнала MIZ-21С.
Затем, сканируя образец, инспектор может оценить глубину и длину поверхностных трещин, сравнив фазу и амплитуду генерируемого вихретокового сигнала с эталонным сигналом.
Быстрый и простой вариант — использовать доступные возможности матричных преобразователей прибора MIZ-21C и зонда Surf-X Array. Этот подход может упростить осмотр и завершить его за меньшее время по сравнению с более традиционными методами.
Используйте цифровые измерения электропроводности (удельного сопротивления) для характеристики/сортировки материалов. Непосредственно измеряйте проводимость металлов и сплавов, таких как алюминиевые конструкции, с помощью специальных датчиков проводимости с широким диапазоном рабочих частот.
Или измерьте непроводящее покрытие, такое как краска. MIZ-21C предлагает широкий диапазон измерений проводимости и толщины.
Доступные модели
| Функция | MIZ-21C-SF | MIZ-21C-DF | MIZ-21C-ARRAY |
|---|---|---|---|
| Измерение проводимости | |||
| Одночастотный режим | |||
| Двухчастотный режим | |||
| Ротационный сканер | |||
| Матричные преобразователи | |||
| Количество входов для катушек | 1 | 1 | 3 |
| Количество частот на временной интервал | 1 | 2 | 2 |
| Количество каналов данных | 32 | 64 | 192 |
| Максимальное количество катушек в датчике | 2 | 2 | 32 |
Технические характеристики
Основные параметры
Электрические характеристики
Эксплуатационные характеристики
Дополнительные функции
- Лучшая эргономика: На 30% легче, управление одной рукой
- Высшая точность: В 8 раз лучшее соотношение сигнал/шум
- Передовые технологии: Поддержка матричных преобразователей
- Интуитивный интерфейс: Сенсорный экран против устаревших кнопок
- Гибкие настройки: Независимые настройки фильтров для каждого канала
- Расширенная функциональность: C-сканы высокого разрешения и буфер калибровки
- Улучшенная продуктивность: Возможность сохранения данных для последующего анализа
Дополнительные материалы для загрузки
Эксклюзивный контент
Обзор возможностей MIZ-21C
Подробный обзор всех функций и возможностей портативного вихретокового дефектоскопа MIZ-21C от специалистов Eddyfi Technologies.
Определение глубины с помощью MIZ-21C
Практическое руководство по использованию функции определения глубины дефектов в портативном дефектоскопе MIZ-21C.
Обнаружение трещин вокруг крепежных элементов
Демонстрация возможностей MIZ-21C для обнаружения трещин вблизи крепежных отверстий - одно из ключевых применений в аэрокосмической отрасли.
Дополнительные материалы
Для получения дополнительной информации о системе MIZ-21C, совместимых датчиках и программном обеспечении, посетите наши ресурсы:
Руководство по выбору оборудования для матричного вихретокового контроля описано в данной статье - 10 вещей, которые нужно знать, чтобы выбрать правильное оборудование для вихретокового матричного контроля (ECA).
