Динамический твердомер ТКМ-359С – это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

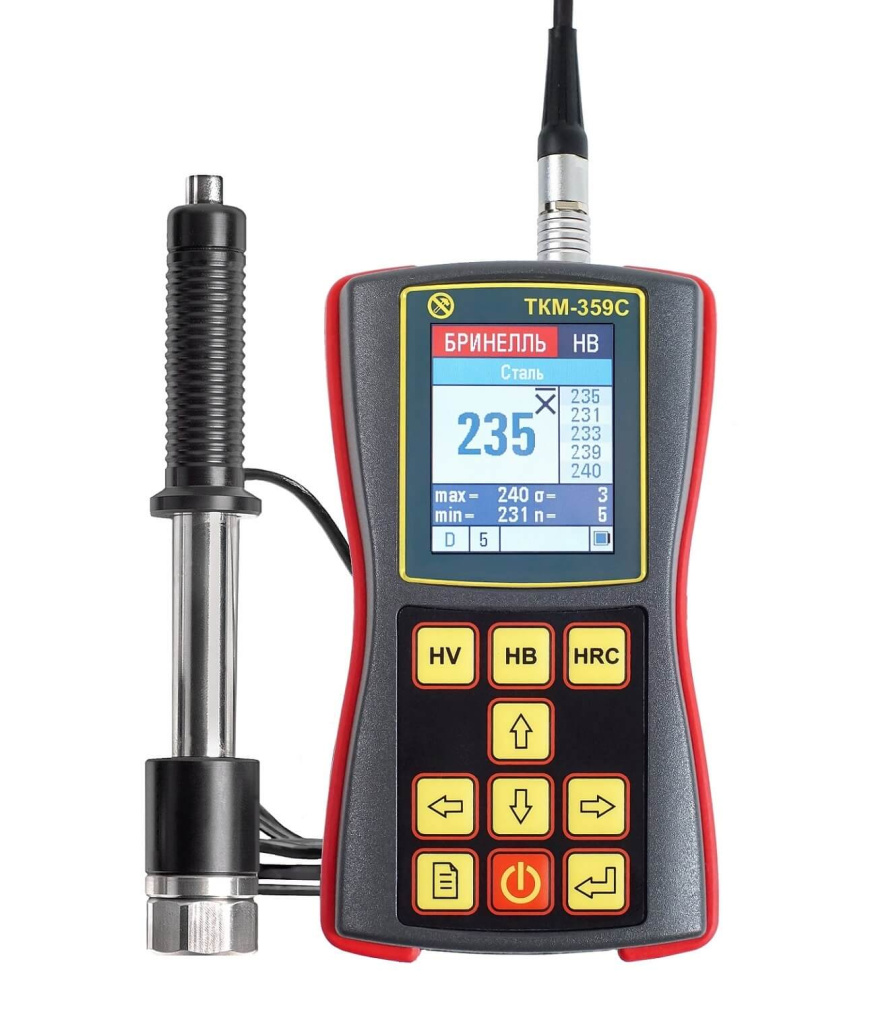

Динамический твердомер ТКМ-359С
Динамический твердомер ТКМ-359С производства НПП «Машпроект» – это высокоточный прибор для измерения твердости изделий из металлов и сплавов, в том числе контроля качества термообработки, закалки ТВЧ, а также оценки механической прочности в лабораторных, производственных или полевых условиях.
Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.
Метод Либа (Leeb)
Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала. Базовый комплект содержит все необходимое для решения основной массы задач неразрушающего контроля методом твердометрии.
ВНЕСЕН В ГОСРЕЕСТР СИ РБ • СООТВЕТСТВИЕ ТР ТС 004/2011 и 020/2011
Динамический твердомер ТКМ-359С в процессе контроля твердости
Области применения
ТКМ-359С выполняет контроль твердости:
- Всех основных типов металлов и сплавов без введения дополнительных калибровок:
- Конструкционные и инструментальные коррозионно-стойкие, жаропрочные, нержавеющие стали и сплавы
- Сплавы цветных металлов, чугунов, алюминия, бронзы, латуни
- Поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.)
- Изделий сложной конфигурации (зубьев шестерен, труб, валов)
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)
ТКМ-359С прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ключевые преимущества
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами
- Возможность идентификации материалов в заготовительном производстве
- Малая чувствительность к кривизне изделия и шероховатости поверхности
- Контроль характера изменения твердости по поверхности изделия
- Контроль «объемной твердости»
- Измерение твердости в труднодоступных местах
- Пространственное положение датчика не влияет на результат измерения
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины, твердостью индентора и позиционирующей насадкой
Особенности конструкции
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус – надежная работа в полевых условиях
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
- Уникальная система статистической обработки данных с автоматическим отбросом некорректных замеров
- Гибкая организация памяти для записи результатов измерений и последующего анализа
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов

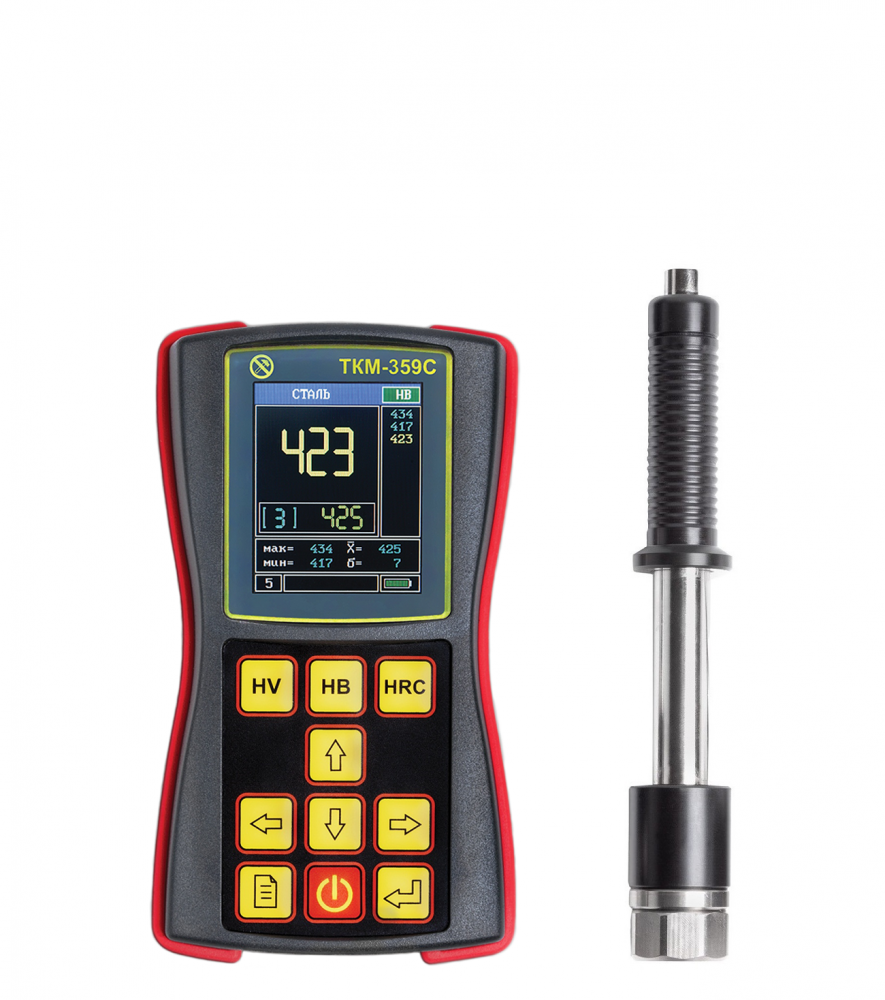

Электронный блок твердомера ТКМ-359С
Характеристика датчиков ТКМ-359С
Датчик тип «D»
Решение основной массы задач контроля. Штатный датчик
Датчик тип «E» с разъемом
Датчик с индентором из поликристалла кубического нитрида бора для материалов повышенной твердости
Датчик тип «G»
Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза)

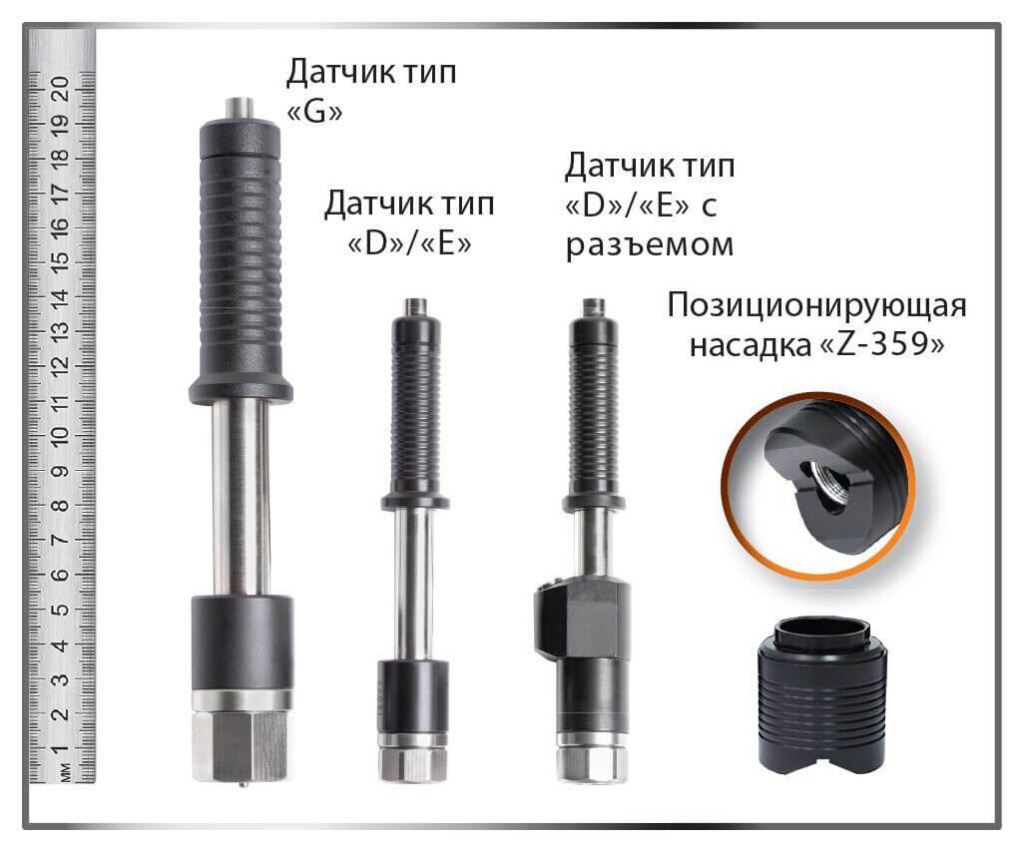

Комплект датчиков для ТКМ-359С
Технические характеристики
Основные параметры
Диапазоны контроля по материалам
Эксплуатационные характеристики
Конструктивные особенности
Комплект поставки
| Составляющие комплекта | «Базовый» | «Специальный» | «Максимум+» |
|---|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + | + |
| Датчик тип «D» | + | ||
| Датчик тип «D» с разъемом | + | + | |
| Датчик тип «E» с разъемом | + | ||
| Датчик тип «G» | + | ||
| Позиционирующая насадка «Z-359» для сложных поверхностей | + | + | |
| Зарядное устройство | + | + | + |
| Соединительный кабель к твердомерам серии ТКМ-359 | 2 шт. | 2 шт. | |
| Контрольный образец твердости HB | + | + | |
| Руководство по эксплуатации (совмещено с паспортом) | + | + | + |
| Программное обеспечение на CD-диске | + | + | + |
| USB-кабель для подключения к ПК | + | + | + |
| Чехол и манжета для закрепления прибора на груди (руке) | + | + | + |
| Сумка для переноски и хранения | + | ||
| Специализированный кейс для переноски и хранения | + | + |

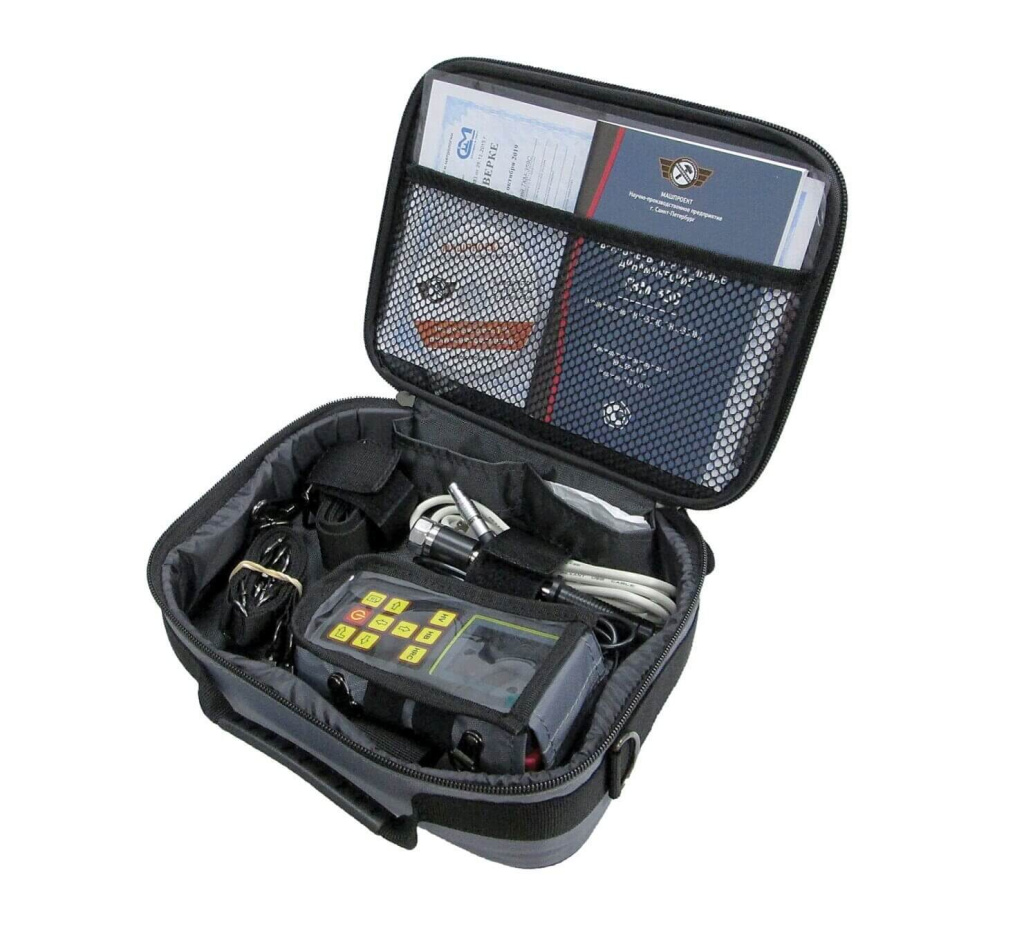

Полный комплект твердомера ТКМ-359С "Максимум+"
Дополнительные принадлежности
- Сменные датчики различной конструкции для выполнения специализированных задач
- Позиционирующая насадка «Z-359» для криволинейных и цилиндрических поверхностей (от 18 мм)
- Комплекты эталонных мер твердости (ГОСТ 9031)
- Соединительные кабели различной длины
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Эксклюзивный контент
Видеообзор ТКМ-359С
Полный обзор возможностей динамического твердомера ТКМ-359С. Демонстрация работы с различными типами датчиков и измерение твердости на реальных объектах.
Руководство по эксплуатации
Полное руководство пользователя по работе с динамическим твердомером ТКМ-359С. Включает инструкции по калибровке, работе с датчиками и программным обеспечением.
Скачать PDFПрограммное обеспечение Hardness
Специализированное ПО для анализа результатов измерений, построения графиков и генерации отчетов. Совместимо с Windows 7/8/10/11.
Скачать ПОСвидетельство об утверждении типа СИ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-359С внесен в Государственный реестр СИ Российской Федерации.
Просмотреть свидетельствоДополнительные материалы
