Ультразвуковой твердомер ТКМ-459М
Ультразвуковой твердомер ТКМ-459М производства НПП «Машпроект» — высокоточный портативный прибор для быстрого измерения твердости металлов и металлических изделий методом ультразвуковой контактной импедансометрии (UCI).
Применяется для неразрушающего контроля объектов в металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других отраслях промышленности.
Метод ультразвуковой контактной импедансометрии (UCI)
Принцип работы основан на измерении изменения резонансной частоты ультразвукового стержня (индентора) при внедрении его в контролируемый материал. Чем тверже материал, тем больше площадь контакта и изменение частоты.
ВНЕСЕН В ГОСРЕЕСТР СИ РБ • СООТВЕТСТВИЕ ТР ТС 004/2011 и 020/2011
Ультразвуковой твердомер ТКМ-459М
Области применения
ТКМ-459М выполняет контроль твердости:
- Углеродистых и конструкционных сталей
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- Жаропрочных, коррозионно-стойких, нержавеющих и других сталей
- Гальванических покрытий (хром), наплавок

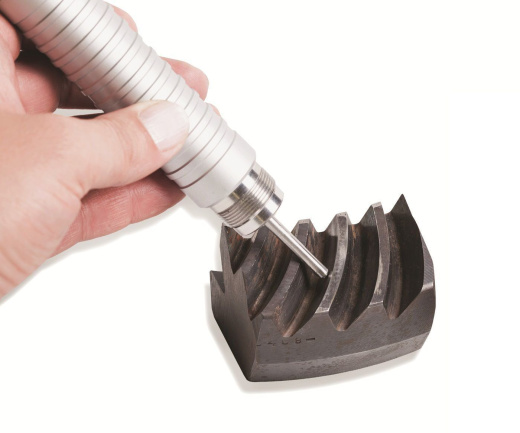

- Изделий сложной конфигурации (зубьев шестерен, валов)
- Тонкостенных и малогабаритных изделий
- Изделий из мелкозернистых материалов при локальном исследовании свойств
ТКМ-459М прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ключевые преимущества
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к поверхности
- Измерение в труднодоступных местах — пространственное положение датчика не влияет на результат
- Сверхмалая площадь зоны контроля — от 1 мм на плоскости
- Контроль в пазах и глухих отверстиях — от 5 мм
- Практически незаметный отпечаток на «зеркальных» поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
- Сигнализация о выходе результата измерения за установленные пределы
Особенности конструкции
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Большой графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
- Гибкая организация памяти для записи результатов измерений и последующего анализа
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов

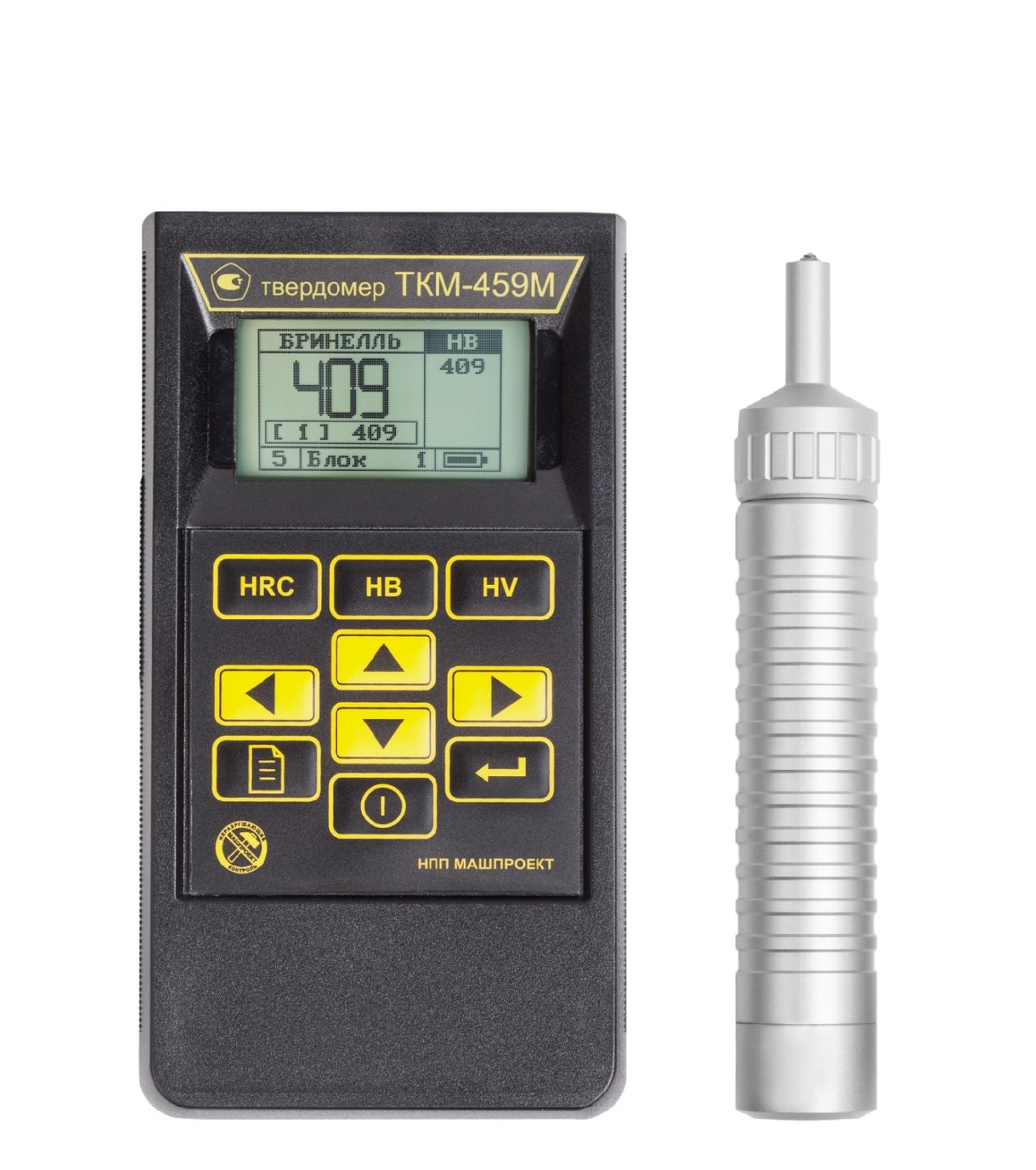

Электронный блок твердомера ТКМ-459М
Характеристика датчика ТКМ-459М
Датчик тип «А» (штатный)
Штатный датчик для большинства задач контроля. Обеспечивает высокую точность измерений на различных поверхностях.

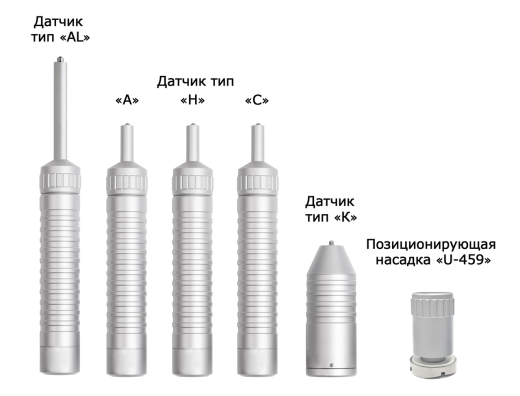

Датчики и насадка для ультразвукового твердомера ТКМ-459
Технические характеристики
Диапазоны измерений
Погрешности измерений
Эксплуатационные параметры
Конструктивные особенности
Комплект поставки
| Составляющие комплекта ТКМ-459М | Количество, шт. |
|---|---|
| Электронный блок твердомера | 1 |
| Аккумулятор Ni-MH 9В 250 мА/ч (предустановлен) | 1 |
| Датчик тип «А» (50Н) штатный | 1 |
| Соединительный кабель к твердомерам серии ТКМ-459 | 1 |
| Зарядное устройство | 1 |
| Руководство по эксплуатации (совмещено с паспортом) | 1 |
| USB-кабель для подключения к ПК | 1 |
| Программное обеспечение на CD-диске | 1 |
| Чехол и манжета для закрепления прибора на груди (руке) | 1 |
| Сумка для безопасной переноски и хранения | 1 |
Сумка для переноски и хранения комплекта
Дополнительные принадлежности
- Сменные датчики различной конструкции и нагрузки для специализированных задач
- Позиционирующая насадка «U-459» для криволинейных и цилиндрических поверхностей
- Комплекты эталонных мер твердости (по ГОСТ 9031)
- Соединительные кабели различной длины
- Стенд измерительный Т4 для стабильного позиционирования датчика
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля
Эксклюзивный контент
Видеообзор ТКМ-459М
Полный обзор возможностей ультразвукового твердомера ТКМ-459М. Демонстрация работы, измерение твердости на реальных объектах и сравнение с другими методами.
Руководство по эксплуатации
Полное руководство пользователя по работе с ультразвуковым твердомером ТКМ-459М. Включает инструкции по калибровке, работе с датчиками и программным обеспечением.
Скачать PDFПрограммное обеспечение Hardness
Специализированное ПО для анализа результатов измерений, построения графиков и генерации отчетов. Совместимо с Windows 7/8/10/11.
Скачать ПОСвидетельство об утверждении типа СИ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459М внесен в Государственный реестр СИ Российской Федерации.
Просмотреть свидетельствоДополнительные материалы
Для получения дополнительной информации о твердомере ТКМ-459М, методах контроля и программном обеспечении, посетите наши ресурсы:
