Твердомер ТКМ-459С – это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий. Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Принцип действия твердомера – UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс). “Базовый” комплект имеет в своём составе всё необходимое для решения основной массы задач неразрушающего контроля.
Ультразвуковой твердомер ТКМ-459С
Ультразвуковой твердомер ТКМ-459С производства НПП «Машпроект» — это высокоточный портативный прибор для оперативного измерения твердости металлов и металлических изделий.
Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
Метод ультразвуковой контактной импедансометрии (UCI)
Принцип действия основан на измерении изменения резонансной частоты ультразвукового стержня (индентора) при внедрении его в контролируемый материал. Чем тверже материал, тем больше площадь контакта и изменение частоты.
ВНЕСЕН В ГОСРЕЕСТР СИ РБ • СООТВЕТСТВИЕ ТР ТС 004/2011 и 020/2011
Ультразвуковой твердомер ТКМ-459С
Области применения
ТКМ-459С выполняет контроль твердости:
- Углеродистых и конструкционных сталей
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- Жаропрочных, коррозионно-стойких, нержавеющих и других сталей
- Гальванических покрытий (хром), наплавок
- Изделий сложной конфигурации (зубьев шестерен, валов)
- Тонкостенных и малогабаритных изделий
- Изделий из мелкозернистых материалов при локальном исследовании свойств
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ключевые преимущества
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к поверхности
- Измерение в труднодоступных местах — пространственное положение датчика не влияет на результат
- Сверхмалая площадь зоны контроля — от 1 мм на плоскости
- Контроль в пазах и глухих отверстиях — от 5 мм
- Практически незаметный отпечаток на «зеркальных» поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
- Сигнализация о выходе результата измерения за установленные пределы
Особенности конструкции
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус для работы в сложных условиях
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
- Уникальная система статистической обработки результатов измерений
- Гибкая организация памяти для записи результатов измерений и последующего анализа
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости
- Программирование:
– дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов
– дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов

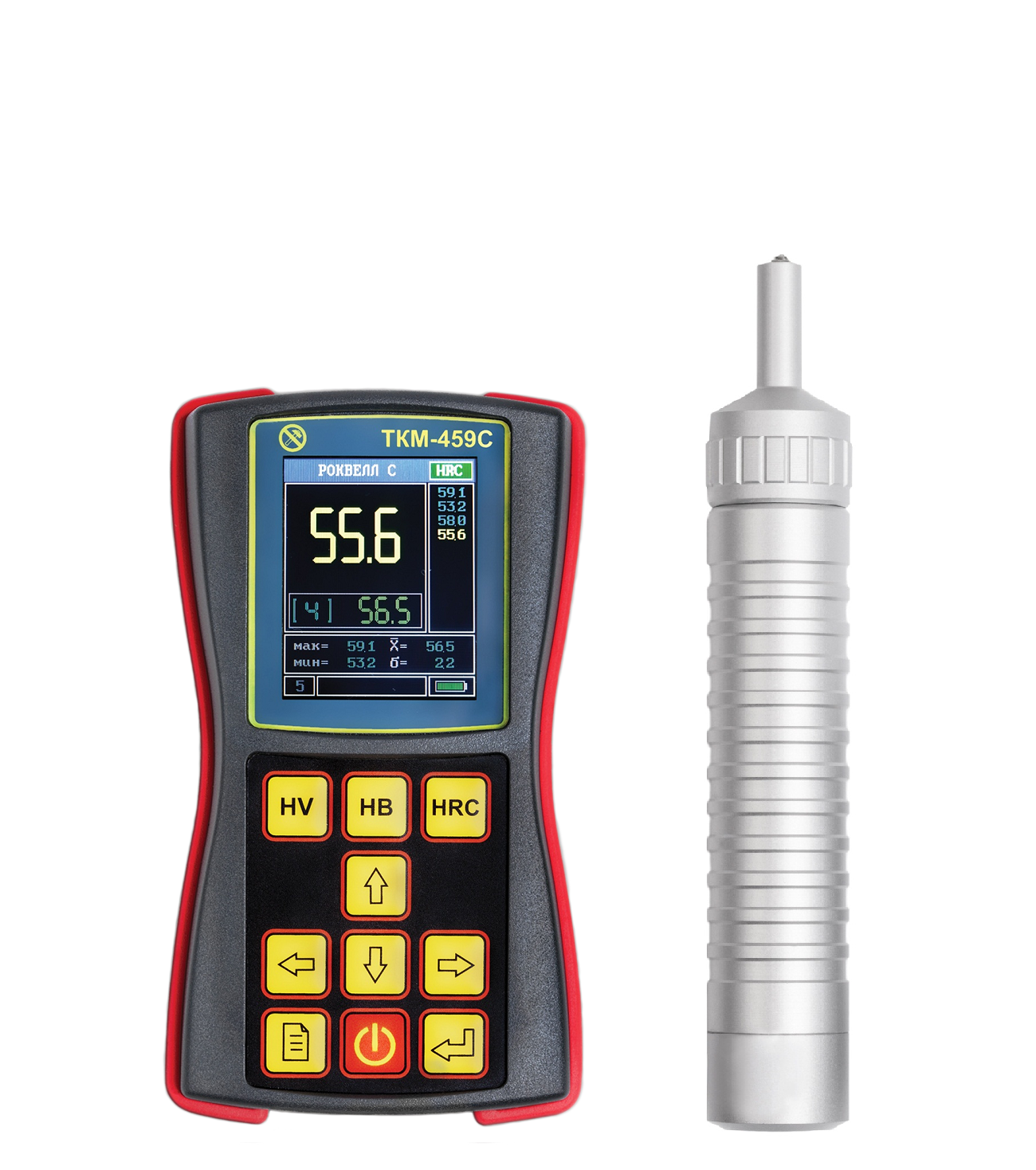

Электронный блок твердомера ТКМ-459С с цветным дисплеем
Характеристика датчиков ТКМ-459С
Датчик тип «А» (штатный, 50Н)
Штатный датчик для большинства задач контроля. Обеспечивает высокую точность измерений на различных поверхностях.
Датчик тип «Н» (10Н)
Специализированный датчик для измерений с минимальной нагрузкой.
Датчик тип «С» (100Н)
Датчик с увеличенной нагрузкой для контроля на шероховатых поверхностях.
Технические характеристики
Диапазоны измерений
Погрешности измерений
Эксплуатационные параметры
Конструктивные особенности
Комплект поставки
| Составляющие комплекта ТКМ-459С | "Базовый" | "Специальный" | "Максимум+" |
|---|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + | + |
| Датчик тип «А» (50Н) штатный | + | + | + |
| Датчик тип «Н» (10Н) | + | ||
| Датчик тип «С» (100Н) | + | ||
| Датчик тип «К» (50Н) | + | ||
| Датчик тип «AL» (50Н) с наконечником 65 мм | + | ||
| Насадка «U-459» для криволинейных поверхностей | + | + | |
| Соединительный кабель для датчика | 1 шт. | 2 шт. | 2 шт. |
| Контрольный образец твердости HRC | + | ||
| Комплект эталонных мер твердости МТР (ГОСТ 9031) | + | ||
| Смазка притирочная «Циатим-201» | + | + | |
| Стенд измерительный Т4 | + | ||
| Аккумуляторная шлифовальная машинка | + | ||
| Зарядное устройство | + | + | + |
| Руководство по эксплуатации | + | + | + |
| Программное обеспечение на CD-диске | + | + | + |
| USB-кабель для подключения к ПК | + | + | + |
| Чехол и манжета для закрепления на груди/руке | + | + | + |
| Сумка для переноски и хранения | + | ||
| Специализированный кейс для переноски и хранения | + | + |
Комплект поставки ультразвукового твердомера ТКМ-459С
Дополнительные принадлежности
- Сменные датчики различной конструкции и нагрузки для специализированных задач
- Позиционирующая насадка «U-459» для криволинейных и цилиндрических поверхностей
- Комплекты эталонных мер твердости (по ГОСТ 9031)
- Штатив для позиционирования датчика для обеспечения стабильного усилия
- Соединительные кабели различной длины
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля
Эксклюзивный контент
Видеообзор ТКМ-459С
Полный обзор возможностей ультразвукового твердомера ТКМ-459С с цветным дисплеем. Демонстрация работы, измерение твердости на реальных объектах.
Руководство по эксплуатации
Полное руководство пользователя по работе с ультразвуковым твердомером ТКМ-459С. Включает инструкции по калибровке, работе с датчиками и программным обеспечением.
Скачать PDFПрограммное обеспечение Hardness
Специализированное ПО для анализа результатов измерений, построения графиков и генерации отчетов. Совместимо с Windows 7/8/10/11.
Скачать ПОСвидетельство об утверждении типа СИ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459С внесен в Государственный реестр СИ Ресбулики Беларусь.
Просмотреть свидетельствоДополнительные материалы
Для получения дополнительной информации о твердомере ТКМ-459С, методах контроля и программном обеспечении, посетите наши ресурсы:
