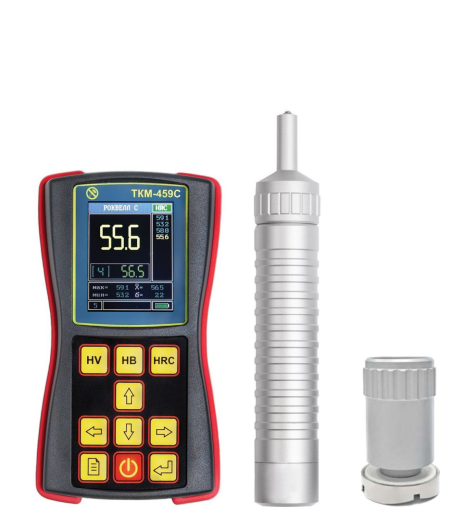

Ультразвуковой твердомер ТКМ-459С "Специальный"
Твердомер ТКМ-459С "Специальный" - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий. Предназначен для неразрушающего контроля качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
ПРИНЦИП ДЕЙСТВИЯ ТВЕРДОМЕРА – UCI МЕТОД (ULTRASONIC CONTACT IMPEDANCE — УЛЬТРАЗВУКОВОЙ КОНТАКТНЫЙ ИМПЕДАНС)

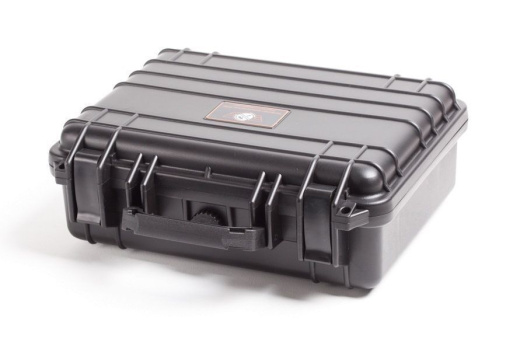

Твердомер ТКМ-459С "Специальный" в ударопрочном кейсе
УЗ твердомер ТКМ-459C "Специальный" успешно применяется в особо тяжелых производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят насадка «U-459» для позиционирования датчика, контрольный образец твердости по шкале HRC.
Области применения
ТКМ-459С "Специальный" выполняет контроль твердости:
- Углеродистых и конструкционных сталей
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- Жаропрочных, коррозионно-стойких, нержавеющих и других сталей
- Гальванических покрытий (хром), наплавок
- Изделий сложной конфигурации (зубья шестерен, валы)
- Тонкостенных и малогабаритных изделий
- Изделий из мелкозернистых материалов при локальном исследовании свойств материалов
ТКМ-459C прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Измерение твердости ультразвуковым твердомером ТКМ-459С
Преимущества ультразвукового твердомера ТКМ-459С
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
- Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения
- Сверхмалая площадь зоны контроля – от 1 мм
- Контроль в пазах и глухих отверстиях – от 5 мм
- Практически незаметный отпечаток на "зеркальных" поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах
- Оповещение о выходе результата измерения за установленные пределы
- Уникальная система статистической обработки данных
- Гибкая организация памяти для записи результатов измерений
Особенности конструкции ТКМ-459С "Специальный"
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус – надежная работа в полевых условиях
- Интуитивный интерфейс соответствует мировым стандартам и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
- Уникальная система статистической обработки данных с автоматическим отбросом некорректных замеров
- Гибкая организация памяти для записи результатов измерений и последующего анализа
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости
- Программирование:
- Дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов
- Дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов

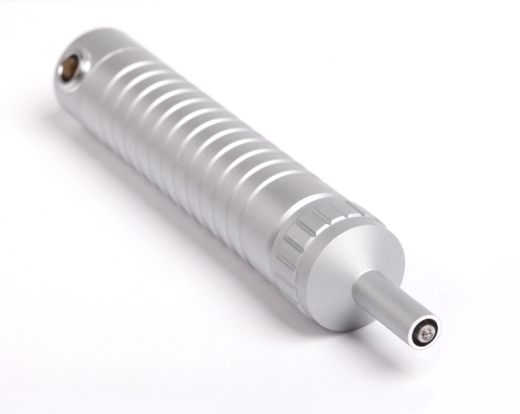

Датчик тип «А» - штатный датчик для ультразвуковых твердомеров ТКМ-459
Технические характеристики
Основные параметры
Погрешности измерений
Эксплуатационные характеристики
Конструктивные особенности
Комплект поставки "Специальный"
| Составляющие комплекта | «Базовый» | «Специальный» | «Максимум+» |
|---|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + | + |
| Датчик тип «А» (50Н) штатный ультразвуковой | + | + | + |
| Датчик тип «Н» (10Н) ультразвуковой | + | ||
| Датчик тип «С» (100Н) ультразвуковой | + | ||
| Датчик тип «К» (50Н) ультразвуковой | + | ||
| Датчик тип «AL» (50Н) с наконечником 65 мм | + | ||
| Насадка «U-459» для криволинейных и цилиндрических поверхностей | + | + | |
| Соединительный кабель к твердомерам серии ТКМ-459 | 1 шт. | 2 шт. | 2 шт. |
| Контрольный образец твердости HRC | + | ||
| Комплект эталонных мер твердости МТР (ГОСТ 9031) | + | ||
| Штатив для позиционирования датчика твердомера | + | ||
| Аккумуляторная шлифовальная машинка | + | ||
| Зарядное устройство | + | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + | + |
| Программное обеспечение на CD-диске | + | + | + |
| USB-кабель для подключения к ПК | + | + | + |
| Чехол и манжета для закрепления прибора на груди (руке) | + | + | + |
| Сумка для безопасной переноски и хранения | + | ||
| Специализированный кейс для переноски и хранения | + | + |
Твердомер ТКМ-459С "Специальный" в ударопрочном кейсе с полной комплектацией
Дополнительная комплектация
- Сменные датчики различной конструкции и нагрузки для выполнения специализированных задач
- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях
- Эталонные меры твердости (ГОСТ 9031) для точной калибровки
- Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности
- Соединительные кабели различной длины для удобства работы
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Позиционирующая насадка «U-459» для работы на криволинейных поверхностях
Эксклюзивный контент
Видеообзор ТКМ-459С "Специальный"
Полный обзор возможностей твердомера ТКМ-459С в комплектации "Специальный". Демонстрация работы с позиционирующей насадкой и контрольным образцом.
Руководство по эксплуатации
Полное руководство пользователя по работе с твердомером ТКМ-459С "Специальный". Включает инструкции по калибровке с использованием контрольных образцов, работе с позиционирующей насадкой.
Скачать PDFСвидетельство об утверждении типа СИ РБ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459С внесен в Государственный реестр СИ РБ.
Просмотреть свидетельствоОсновные характеристики
Подробные технические характеристики и особенности твердомера ТКМ-459С "Специальный" в формате PDF.
Скачать характеристикиДополнительные материалы
Для получения дополнительной информации о твердомере ТКМ-459С, методах контроля и программном обеспечении, посетите наши ресурсы:
Полезные ссылки:
Требования к контролируемому изделию:
Ультразвуковой метод
- Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется
- Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите
- Толщина менее 2 мм - изделие «притереть» на опорной плите
- Шероховатость Ra 1,6 - обеспечивается наибольшая точность измерений
Особенности применения
- Измерение твердости в труднодоступных местах
- Контроль в пазах и глухих отверстиях от 5 мм
- Практически незаметный отпечаток на "зеркальных" поверхностях
- Малая чувствительность к кривизне поверхности
