Твердомер ТКМ-459С теперь поставляется в новой комплектации – «Универсальный» и «Универсальный+», что значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов.

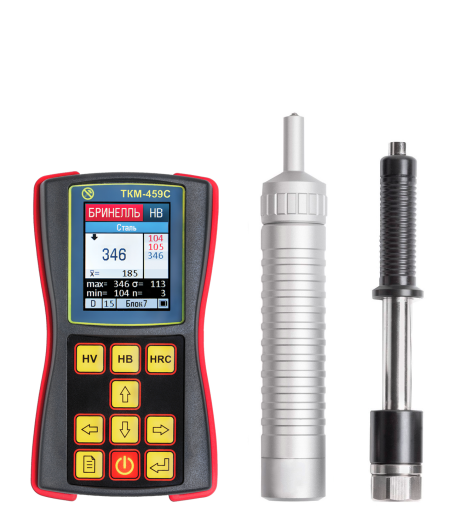

Твердомер комбинированный ТКМ-459С "Универсальный"
Твердомер ТКМ-459С теперь поставляется в новой комплектации – «Универсальный» и «Универсальный+», что значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов.
В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными! Работая с комплектом «Универсальный» или «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:
UCI метод (Ultrasonic Contact Impedance)
Ультразвуковой контактный импеданс - для прецизионных измерений в труднодоступных местах
Leeb метод
Динамический метод - для быстрых и надежных измерений на крупных деталях
2 МЕТОДА КОНТРОЛЯ ТВЕРДОСТИ В ОДНОМ ПРИБОРЕ! >> УНИКАЛЬНЫЙ КОМПЛЕКТ ПОСТАВКИ

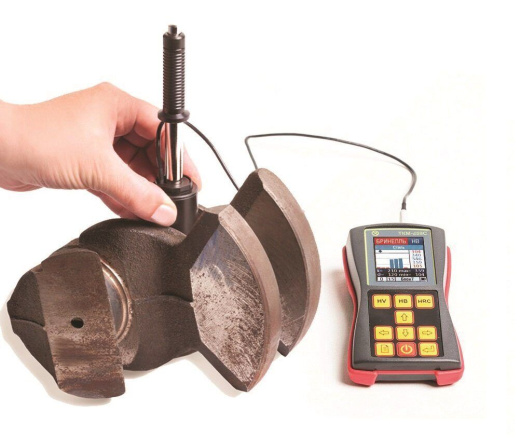

Твердомер ТКМ-459С "Универсальный" в процессе контроля твердости
Области применения
ТКМ-459С выполняет контроль твердости:
- углеродистых и конструкционных сталей
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей
- гальванических покрытий (хром), наплавок
- изделий сложной конфигурации (зубьев шестерен, валов)
- тонкостенных и малогабаритных изделий
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ключевые преимущества
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности
- Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения
- Сверхмалая площадь зоны контроля – от 1 мм
- Контроль в пазах и глухих отверстиях – от 5 мм
- Практически незаметный отпечаток на «зеркальных» поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
- Быстрое измерение без подготовки поверхности
- Широкий диапазон измеряемых твердостей
- Возможность работы с крупногабаритными изделиями
- Высокая производительность при массовых измерениях
Особенности конструкции
- Ударопрочный, пыле-влагозащищенный корпус – надежная работа в полевых условиях
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах
- Оповещение о выходе результата измерения за установленные пределы
- Уникальная система статистической обработки данных с автоматическим отбросом некорректных замеров
- Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости
- Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам
- Самостоятельное программирование дополнительных шкал
Электронный блок твердомера ТКМ-459С
Характеристика датчиков ТКМ-459С
Датчик тип «А»
Решение основной массы задач контроля
Датчик тип «H»
Контроль твердости гальванических покрытий
Датчик тип «С»
Изделия с шероховатостью поверхности до 5 класса
Датчик тип «D»
Решение основной массы задач контроля
Датчик тип «E»
Датчик с индентором из поликристалла кубического нитрида бора для материалов повышенной твердости

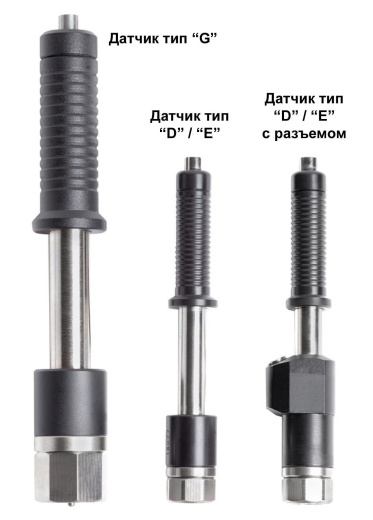

Датчик тип «G»
Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью
Комплект датчиков для ТКМ-459С
Технические характеристики
Основные параметры
Эксплуатационные характеристики
Конструктивные особенности
Условия эксплуатации
Комплект поставки
| Составляющие комплекта | «Универсальный» | «Универсальный+» |
|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + |
| Датчик тип «А» ультразвуковой | + | + |
| Датчик тип «D» динамический | + | + |
| Соединительный кабель к твердомерам серии ТКМ-459 | 1 шт | 2 шт |
| Позиционирующая насадка «U-459» | + | |
| Позиционирующая насадка «Z-359» | + | |
| Контрольный образец твердости HRC | + | |
| Контрольный образец твердости HB | + | |
| Контрольный образец твердости HV | + | |
| Специализированный кейс для безопасной переноски и хранения | + | |
| Сумка для транспортировки и хранения | + | |
| Зарядное устройство | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Чехол и манжета для закрепления прибора на груди (руке) | + | + |
| Программное обеспечение на CD-диске | + | + |
| USB-кабель для подключения к ПК | + | + |

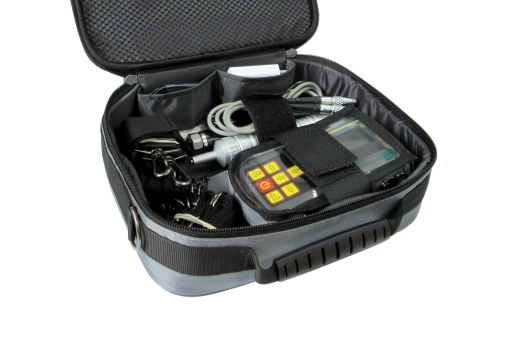

Полный комплект твердомера ТКМ-459С "Универсальный"
Дополнительные принадлежности
- Сменные датчики различной конструкции для выполнения специализированных задач
- Комплекты эталонных мер твердости (ГОСТ 9031)
- Соединительные кабели различной длины
- Штатив для позиционирования УЗ датчиков для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малогабаритных и тонких объектов
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Эксклюзивный контент
Видеообзор ТКМ-459С "Универсальный"
Полный обзор возможностей твердомера ТКМ-459С в новой комплектации "Универсальный". Демонстрация работы с ультразвуковыми и динамическими датчиками.
Руководство по эксплуатации
Полное руководство пользователя по работе с твердомером ТКМ-459С "Универсальный". Включает инструкции по калибровке, работе с датчиками и программным обеспечением.
Скачать PDF (5.2 МБ)Программное обеспечение Hardness
Специализированное ПО для анализа результатов измерений, построения графиков и генерации отчетов. Совместимо с Windows 7/8/10/11.
Скачать ПОСвидетельство об утверждении типа СИ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459С внесен в Государственный реестр СИ Беларуси.
Просмотреть свидетельствоДополнительные материалы
