Твердомер ТКМ-459С теперь поставляется в новой комплектации – «Универсальный» и «Универсальный+». В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными!
Твердомер комбинированный ТКМ-459С "Универсальный+"
Твердомер ТКМ-459С "Универсальный+" - это расширенная версия комплекта, которая включает позиционирующие насадки для ультразвуковых и динамических датчиков, а также контрольные образцы твердости. Этот комплект позволит Вам контролировать твердость изделий из металлов и сплавов от самых легких и миниатюрных до тяжелых и крупногабаритных, имеющих поверхность любой кривизны и шероховатости.
Работая с комплектом «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:
UCI метод (Ultrasonic Contact Impedance)

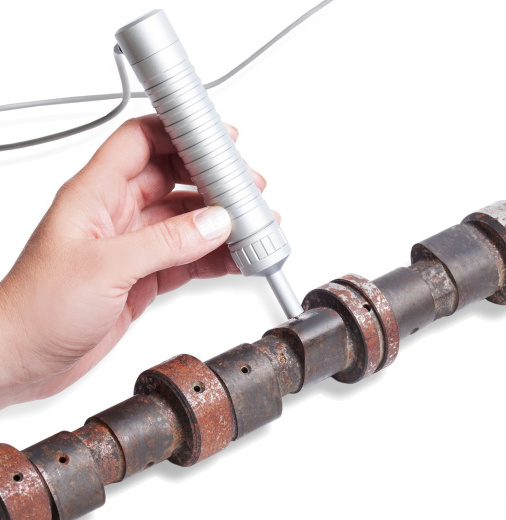

Ультразвуковой контактный импеданс - для прецизионных измерений в труднодоступных местах
Leeb метод

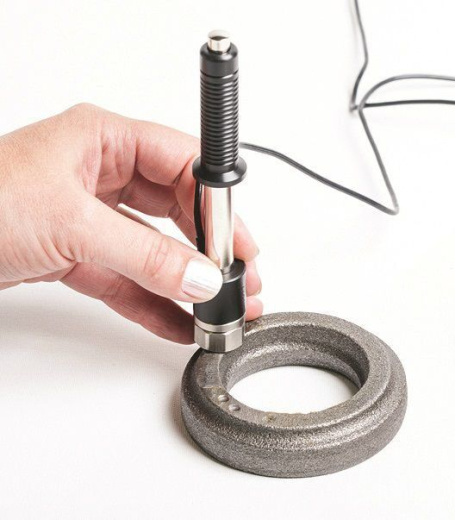

Динамический метод - для быстрых и надежных измерений на крупных деталях
2 МЕТОДА КОНТРОЛЯ ТВЕРДОСТИ В ОДНОМ ПРИБОРЕ! >> РАСШИРЕННАЯ КОМПЛЕКТАЦИЯ <<
Твердомер ТКМ-459С "Универсальный+" в специализированном кейсе
Области применения
ТКМ-459С "Универсальный+" выполняет контроль твердости:
- Углеродистых, конструкционных сталей и других мелкозернистых материалов
- Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.)
- Жаропрочных, коррозионно-стойких, нержавеющих сталей
- Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
- Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
- Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
- Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Госреестр СИ Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Ключевые преимущества
- Позиционирующая насадка «U-459» для ультразвуковых датчиков
- Позиционирующая насадка «Z-359» для динамических датчиков
- Контрольные образцы твердости HRC, HB, HV для точной калибровки
- Специализированный кейс для безопасной переноски и хранения
- Два соединительных кабеля для одновременной работы с двумя типами датчиков
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами
- Пространственное положение датчика не влияет на результат измерения
- Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия
- Сверхмалая площадь зоны контроля – от 1 мм
- Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия)
Особенности конструкции
- Ударопрочный, пыле-влагозащищенный корпус – надежная работа в полевых условиях
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»
- Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах
- Оповещение о выходе результата измерения за установленные пределы
- Уникальная система статистической обработки данных с автоматическим отбросом некорректных замеров
- Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости
- Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам
- Самостоятельное программирование дополнительных шкал

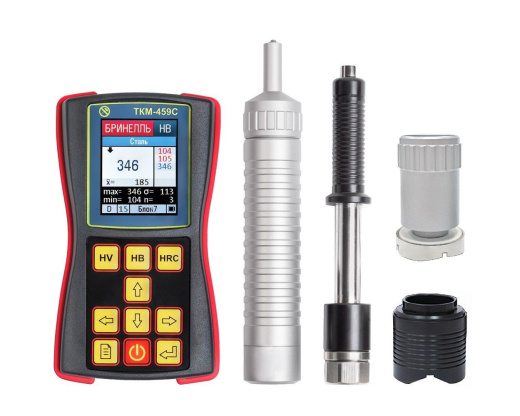

Полный комплект ТКМ-459С "Универсальный+" с позиционирующими насадками и контрольными образцами
Характеристика датчиков ТКМ-459С
Датчик тип «А»
Решение основной массы задач контроля
Датчик тип «H»
Контроль твердости гальванических покрытий
Датчик тип «С»
Изделия с шероховатостью поверхности до 5 класса
Датчик тип «D»
Решение основной массы задач контроля
Датчик тип «E»
Датчик с индентором из поликристалла кубического нитрида бора для материалов повышенной твердости
Датчик тип «G»
Контроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью

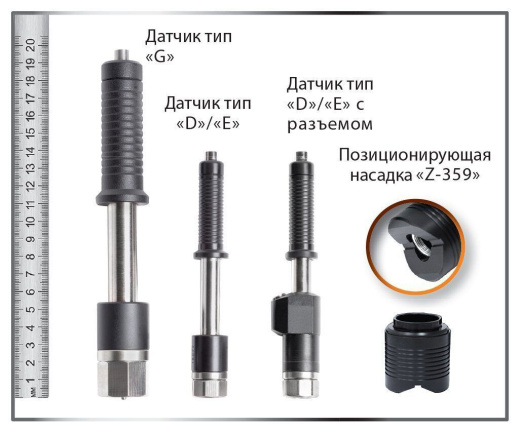

Датчики и позиционирующие насадки для ТКМ-459С "Универсальный+"
Технические характеристики
Основные параметры
Погрешности измерений
Эксплуатационные характеристики
Конструктивные особенности
Комплект поставки "Универсальный+"
| Составляющие комплекта | «Универсальный» | «Универсальный+» |
|---|---|---|
| Электронный блок твердомера со встроенным аккумулятором | + | + |
| Датчик тип «А» ультразвуковой | + | + |
| Датчик тип «D» динамический | + | + |
| Соединительный кабель к твердомерам серии ТКМ-459 | 1 шт | 2 шт |
| Позиционирующая насадка «U-459» | + | |
| Позиционирующая насадка «Z-359» | + | |
| Контрольный образец твердости HRC | + | |
| Контрольный образец твердости HB | + | |
| Контрольный образец твердости HV | + | |
| Специализированный кейс для безопасной переноски и хранения | + | |
| Сумка для транспортировки и хранения | + | |
| Зарядное устройство | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Чехол и манжета для закрепления прибора на груди (руке) | + | + |
| Программное обеспечение на CD-диске | + | + |
| USB-кабель для подключения к ПК | + | + |
Твердомер ТКМ-459С "Универсальный+" в специализированном кейсе с полным набором аксессуаров
Дополнительные принадлежности
- Сменные датчики различной конструкции для выполнения специализированных задач
- Комплекты эталонных мер твердости (ГОСТ 9031)
- Соединительные кабели различной длины
- Стенд измерительный Т4 для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малогабаритных и тонких объектов; также рекомендуется для работы с большими партиями изделий
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
Эксклюзивный контент
Видеообзор ТКМ-459С "Универсальный+"
Полный обзор возможностей твердомера ТКМ-459С в расширенной комплектации "Универсальный+". Демонстрация работы с позиционирующими насадками и контрольными образцами.
Руководство по эксплуатации
Полное руководство пользователя по работе с твердомером ТКМ-459С "Универсальный+". Включает инструкции по калибровке с использованием контрольных образцов, работе с позиционирующими насадками.
Скачать PDF (5.2 МБ)Свидетельство об утверждении типа СИ РФ
Официальное свидетельство об утверждении типа средств измерений. ТКМ-459С внесен в Государственный реестр СИ Российской Федерации.
Просмотреть свидетельствоОсновные характеристики
Подробные технические характеристики и особенности твердомера ТКМ-459С "Универсальный+" в формате PDF.
Скачать характеристикиДополнительные материалы
Для получения дополнительной информации о твердомере ТКМ-459С, методах контроля и программном обеспечении, посетите наши ресурсы:
Полезные ссылки:
Требования к контролируемому изделию:
Ультразвуковой метод
- Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуется
- Масса менее 1 кг - изделие необходимо зафиксировать на опорной плите
- Толщина менее 2 мм - изделие «притереть» на опорной плите
Динамический метод
- Масса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется
- Масса менее 5 кг - изделие притереть на опорной плите
- В зависимости от шероховатости подбирается тип датчика
